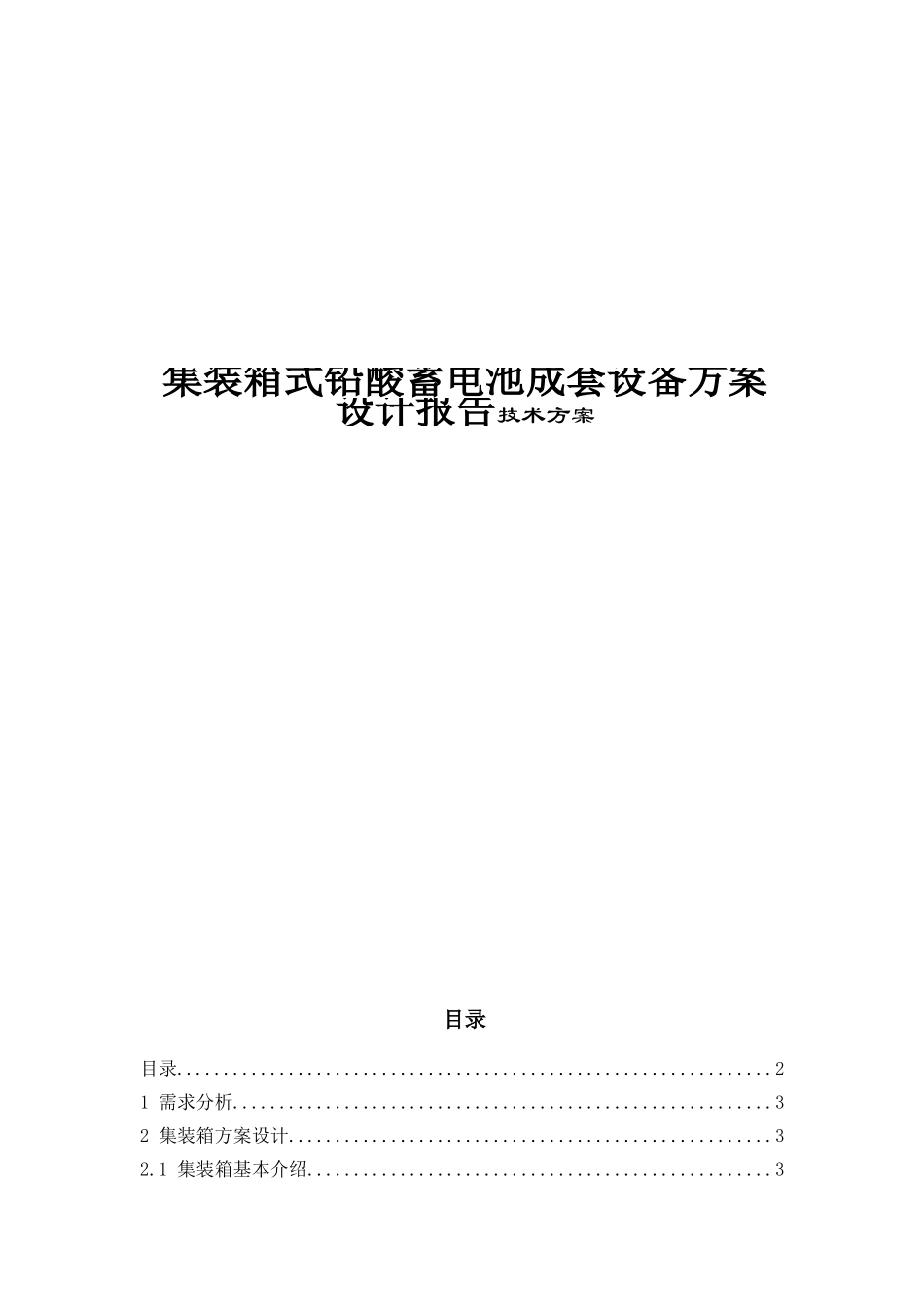

集装箱式铅酸蓄电池成套设备方案设计报告技术方案VIP免费

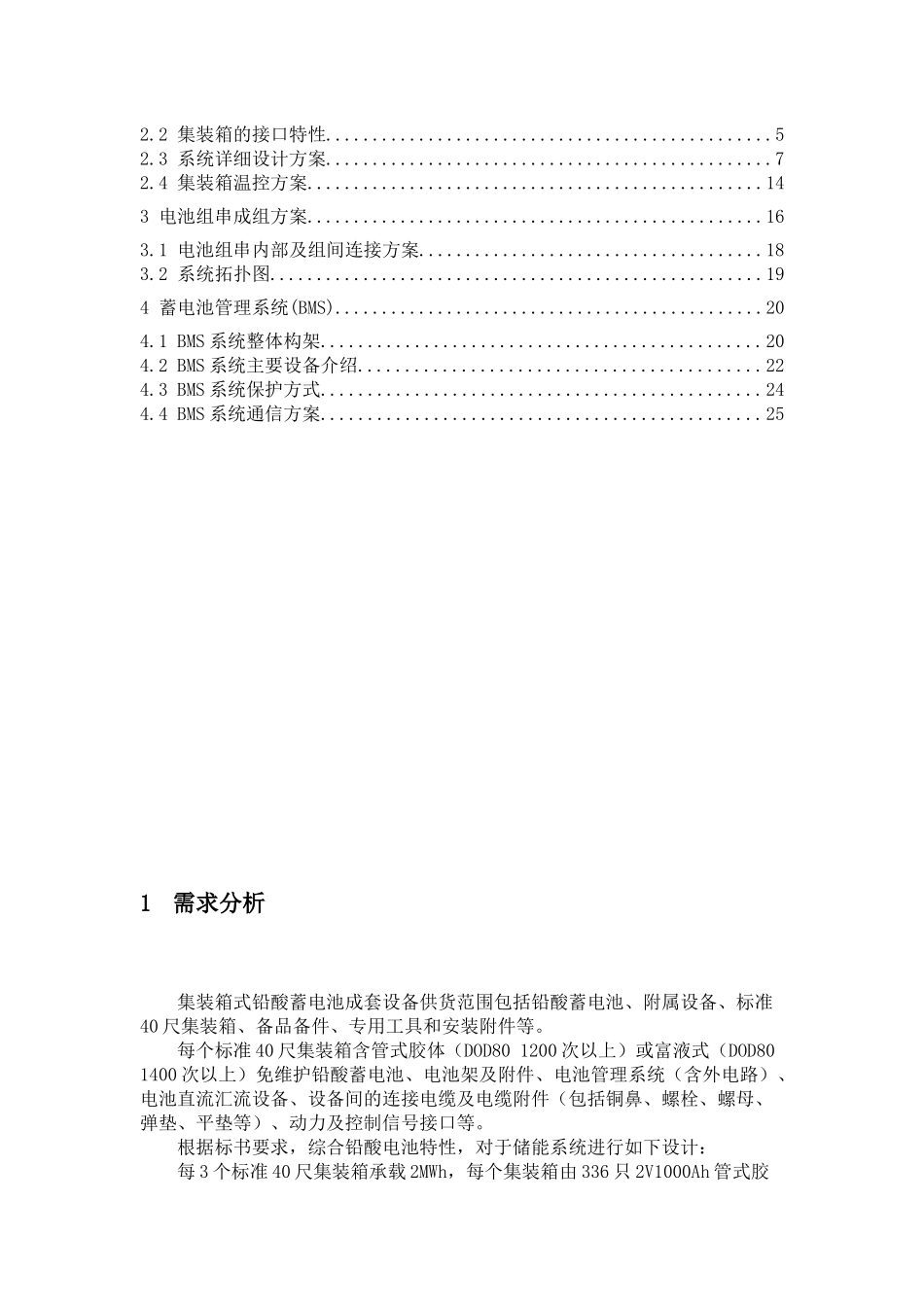

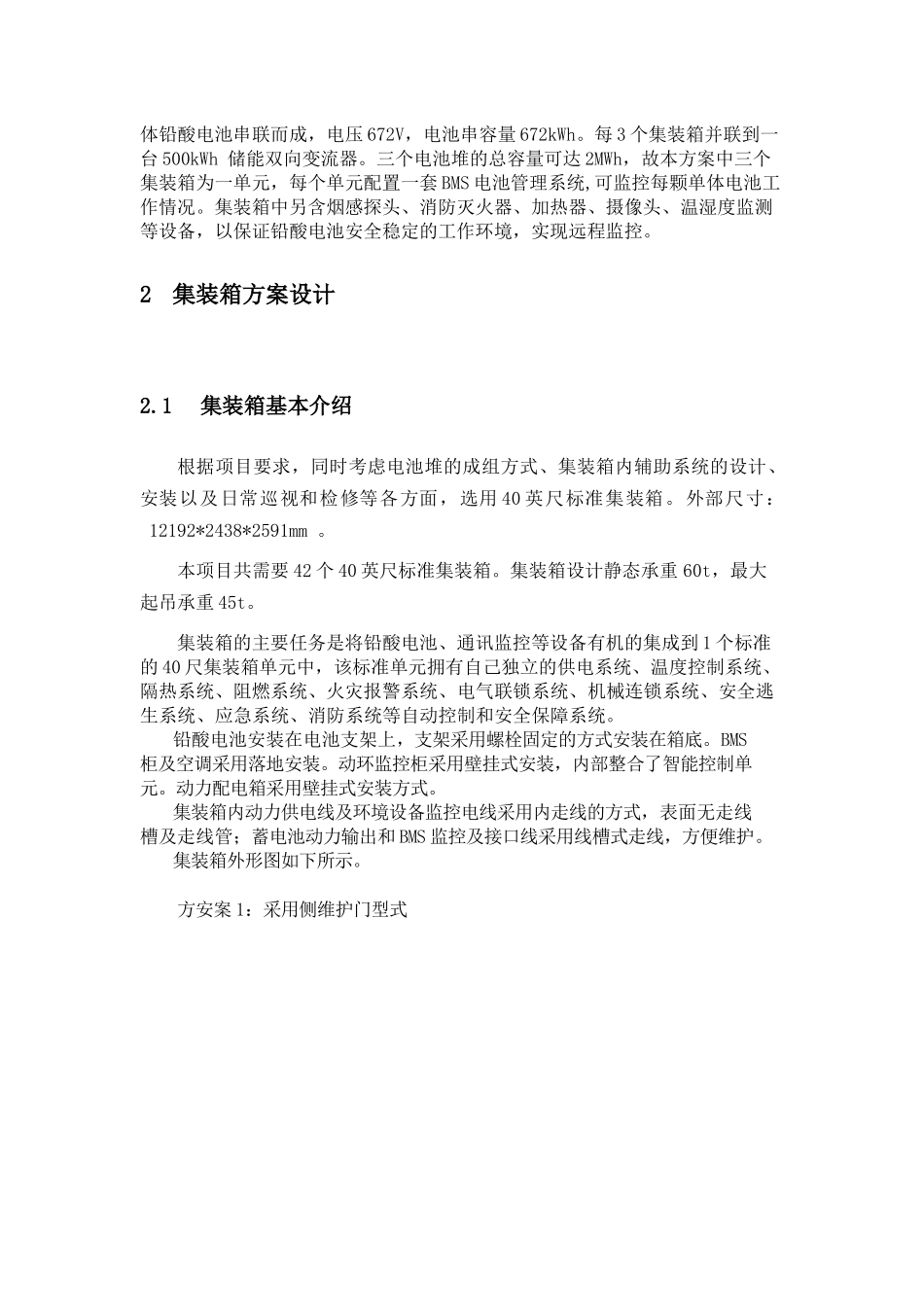

目录目录................................................................21需求分析..........................................................32集装箱方案设计....................................................32.1集装箱基本介绍..................................................3集装箱式铅酸蓄电池成套设备方案设计报告技术方案2.2集装箱的接口特性................................................52.3系统详细设计方案................................................72.4集装箱温控方案.................................................143电池组串成组方案.................................................163.1电池组串内部及组间连接方案.....................................183.2系统拓扑图.....................................................194蓄电池管理系统(BMS)..............................................204.1BMS系统整体构架...............................................204.2BMS系统主要设备介绍...........................................224.3BMS系统保护方式...............................................244.4BMS系统通信方案...............................................251需求分析集装箱式铅酸蓄电池成套设备供货范围包括铅酸蓄电池、附属设备、标准40尺集装箱、备品备件、专用工具和安装附件等。每个标准40尺集装箱含管式胶体（DOD801200次以上）或富液式（DOD801400次以上）免维护铅酸蓄电池、电池架及附件、电池管理系统（含外电路）、电池直流汇流设备、设备间的连接电缆及电缆附件（包括铜鼻、螺栓、螺母、弹垫、平垫等）、动力及控制信号接口等。根据标书要求，综合铅酸电池特性，对于储能系统进行如下设计：每3个标准40尺集装箱承载2MWh，每个集装箱由336只2V1000Ah管式胶体铅酸电池串联而成，电压672V，电池串容量672kWh。每3个集装箱并联到一台500kWh储能双向变流器。三个电池堆的总容量可达2MWh，故本方案中三个集装箱为一单元，每个单元配置一套BMS电池管理系统,可监控每颗单体电池工作情况。集装箱中另含烟感探头、消防灭火器、加热器、摄像头、温湿度监测等设备，以保证铅酸电池安全稳定的工作环境，实现远程监控。2集装箱方案设计2.1集装箱基本介绍根据项目要求，同时考虑电池堆的成组方式、集装箱内辅助系统的设计、安装以及日常巡视和检修等各方面，选用40英尺标准集装箱。外部尺寸：12192*2438*2591mm。本项目共需要42个40英尺标准集装箱。集装箱设计静态承重60t，最大起吊承重45t。集装箱的主要任务是将铅酸电池、通讯监控等设备有机的集成到1个标准的40尺集装箱单元中，该标准单元拥有自己独立的供电系统、温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械连锁系统、安全逃生系统、应急系统、消防系统等自动控制和安全保障系统。铅酸电池安装在电池支架上，支架采用螺栓固定的方式安装在箱底。BMS柜及空调采用落地安装。动环监控柜采用壁挂式安装，内部整合了智能控制单元。动力配电箱采用壁挂式安装方式。集装箱内动力供电线及环境设备监控电线采用内走线的方式，表面无走线槽及走线管；蓄电池动力输出和BMS监控及接口线采用线槽式走线，方便维护。集装箱外形图如下所示。方安案1：采用侧维护门型式方案二：采用一侧维护门型式集装箱储能项目外型图2.2集装箱的接口特性2.2.1集装箱机械接口特性集装箱可满足满载情况下整体起吊的要求。集装箱整体采用螺栓安装固定方式，方便移动。螺栓固定点与整个集装箱的非功能性导电导体（集装箱金属外壳等）可靠联通，同时，以铜排的形式向用户提供2个符合电力标准要求的接地点。集装箱的防护等级为IP54。固定方式如下图所示。2.2.2集装箱电气接口特性集装箱内部自身设备采用双重供电模式。一种为交流供电模式，接口为380V交流；另一种为直流独立供电模式，为集装箱环境支持设备和通讯监控设备提供可靠的电力保障。正常情况下箱体电源供应取自外部的交流电源，当外部电源供应发生故障时，自动切换至直流独立供电模式，从铅酸...
