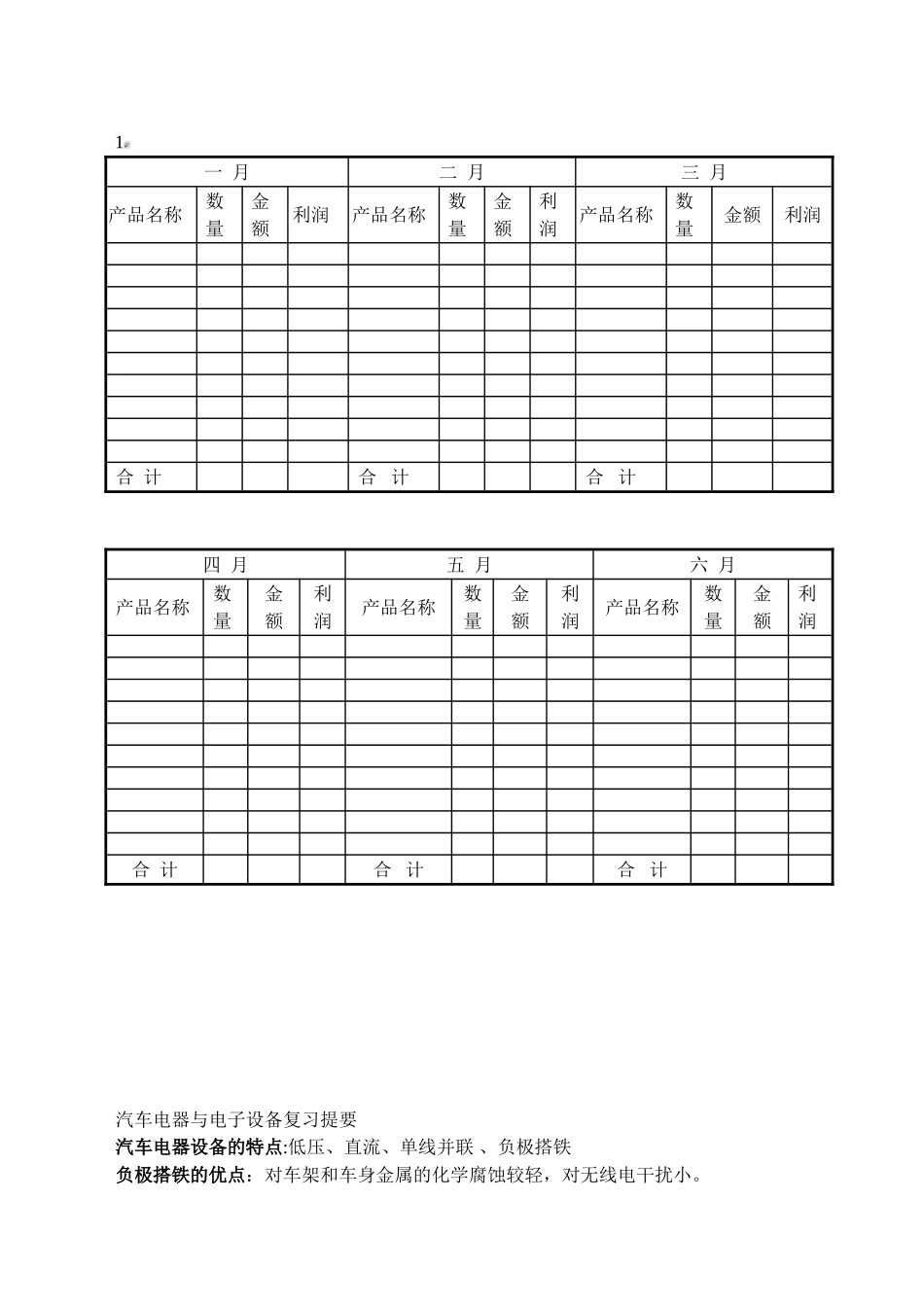

1一月二月三月产品名称数量金额利润产品名称数量金额利润产品名称数量金额利润合计合计合计四月五月六月产品名称数量金额利润产品名称数量金额利润产品名称数量金额利润合计合计合计汽车电器与电子设备复习提要汽车电器设备的特点:低压、直流、单线并联、负极搭铁负极搭铁的优点：对车架和车身金属的化学腐蚀较轻，对无线电干扰小。一、蓄电池铅蓄电池构造：正负极板、隔板、壳体、电解液组成，单格电池靠连接条串联起来组成工作原理：蓄电池是由正极板和负极板浸渍在H2SO4水溶液中组成的。一、电动势的建立负极板：PbPb++－0.1V正极板：PbO2＋2H2O--→Pb(OH)4Pb(OH)4--→Pb4+＋4(OH)－+2.0V蓄电池的静止电动势为：E0=2.0－（-0.1）=2.1VPb＋PbO2＋2H2SO4===2PbSO4＋2H2O负极板正极板电解液正负极板电解液规格型号（代号含义）：1.串联单格电池数--2.蓄电池类型--3.蓄电池特征--4.额定容量蓄电池充放电过程。如：6—QAW—100S表示由6个单格串联而成，标准电压12V，额定容量100Ah的干荷式免维护电池。A干荷电式，W免维护。二、铅蓄电池的放电负极：Pb++＋SO4――--→PbSO4正极：Pb4++2e--→Pb++Pb+++SO4――--→PbSO4电解液：2H2SO4---→4H++2SO4――4H＋+4OH－---→2H2O蓄电池的放电特性是指在恒流放电过程中，蓄电池的端电压U和电解液相对密度γ随时间而变化的规律（U=f（t），γ=f（t））。三、铅蓄电池的充电负极：PbSO4---→Pb++＋SO4――Pb++＋2e---→PbSO4――＋2H+---→H2SO4正极：PbSO4--→Pb++＋SO4――Pb++－2e--→Pb4+Pb4+＋4OH－--→Pb(OH)4Pb(OH)4--→PbO2+2H2O电解液：4H2O--→4H++4OH-充电特性是指在恒流充电过程中，蓄电池的端电压U和电解液相对密度γ随着时间而变化的规律（U=f（t）；γ=f（t））。根据蓄电池工作特性如何进行充放电程度的测量，密度计和高率放电计使用及区别，工作特性：静止电动势(Ej)内电阻：包括极板、隔板、电解液和联条的内阻，铅蓄电池的放电特性，充电特性，容量冬季使用蓄电池应注意事项：1、保持蓄电池处于充足电状态，以防电解液密度降低而结冰2、尽可能采用偏低的密度3、应进行预热4、应适当提高充电电压蓄电池容量及影响因素:1、铅蓄电池的容量：（1）定义：Q=If×t（2）20h放电率额定容量：电解液25℃，以20h放电率放电（3）储备容量：电解液25℃，以25A放电电流放电（4）起动容量：起动容量受温度影响很大，故又将起动容量分为常温和低温两种。2、影响容量的因素（1）极板的构造：每对极板面积的容量为7.5Ah（2）放电电流（3）电解液温度（4）电解液密度蓄电池故障及其排除（极板硫化、活性物质脱落）原因、避免措施:极板硫化主要原因：a.蓄电池长期充电不足，或放电后未及时充电b.电池内液面太低，使极板上部与空气接触而强烈氧化c.电解液的相对密度过高d.蓄电池经常过量放电或小电流深放电。避免措施、方法：硫化比较严重的则应采取去硫化充电方法。用快速充电机对于消除硫化有显著效果。活性物质脱落原因：①如果正极板上在充电过程中，形成的PbO2不够致密，则易脱落。主要取决于放电时，PbSO4形成的疏密程度。②负极板上活性物质的脱落主要是由于大电流过充电。③汽车行驶颠簸、振动，也会加速活性物质脱落。避免措施、方法：对于极板活性物质脱落的蓄电池，沉淀物少，清除后继续使用，沉淀物多时更换极板。充电种类：1初充电2补充充电3预防硫化过充电4锻炼循环充电5去硫化充电定电流充电法（1）方法：先按小容量的蓄电池选择充电电流，待充足后先摘除，后改用大容量的充电电流继续充电。（2）定电流充电应用：①被充电的蓄电池不论是6V或12V，均可串联在一起。②充电电流按规范选择。可取容量的7～18％。（3）优点：定电流充电具有较大的适应性，可以任意选择和调整充电电流。适用初充电、补充充电、去硫化充电缺点：充电时间长，并且需要经常调节充电电流。定电压充电法（1）方法：（2）优缺点：①开始阶段，充电电流很大，在开始充电的4～5h内，蓄电池就可获得本身容量的90～95％，可大大缩小充电时间。②充电电流Ic在充电终了降为0，可不必由人照管。由于定电压充电，充电时间短，又不需人照管，且经济性高，所以适合于蓄...
