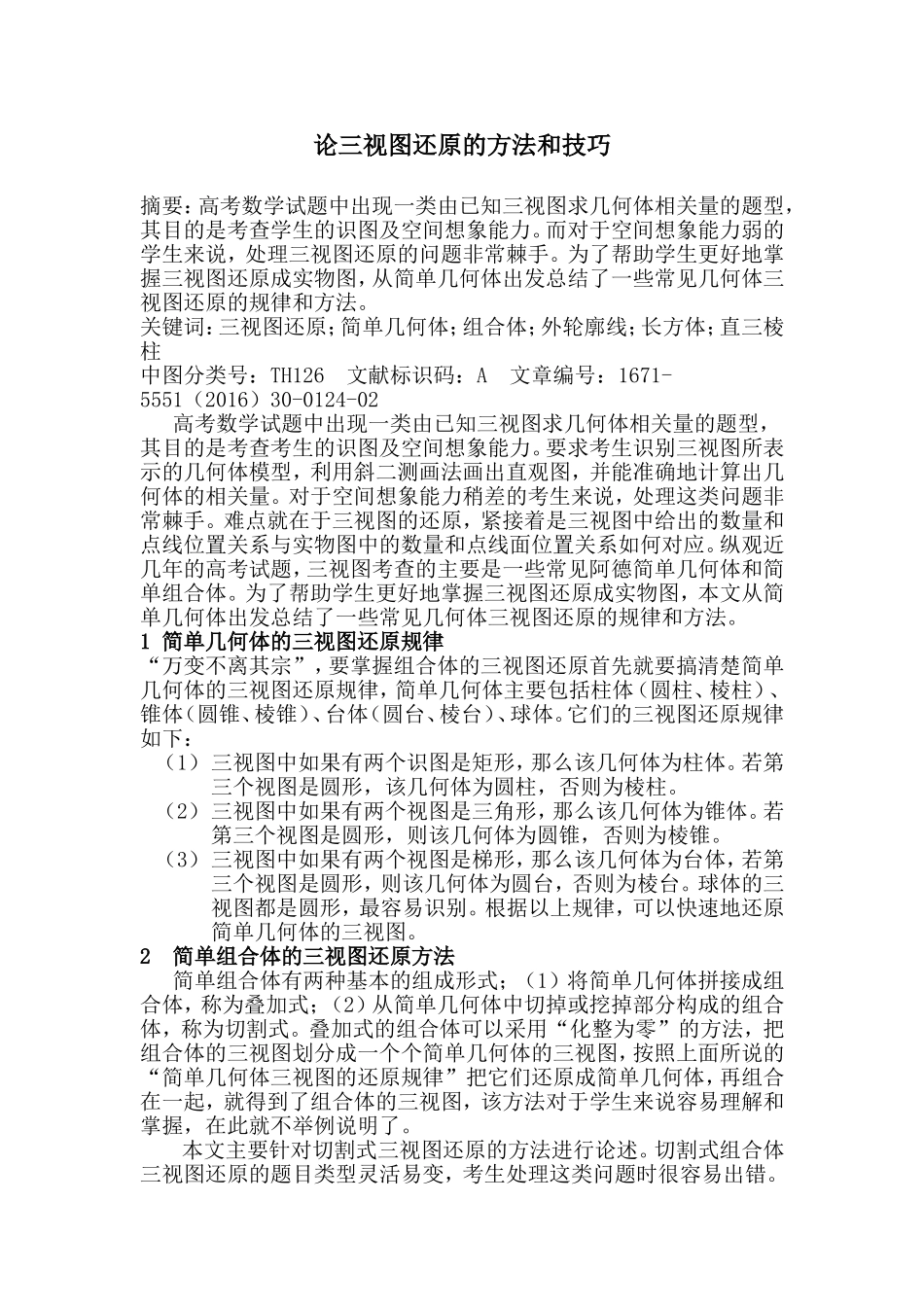

论三视图还原的方法和技巧摘要：高考数学试题中出现一类由已知三视图求几何体相关量的题型，其目的是考查学生的识图及空间想象能力。而对于空间想象能力弱的学生来说，处理三视图还原的问题非常棘手。为了帮助学生更好地掌握三视图还原成实物图，从简单几何体出发总结了一些常见几何体三视图还原的规律和方法。关键词：三视图还原；简单几何体；组合体；外轮廓线；长方体；直三棱柱中图分类号：TH126文献标识码：A文章编号：1671-5551（2016）30-0124-02高考数学试题中出现一类由已知三视图求几何体相关量的题型，其目的是考查考生的识图及空间想象能力。要求考生识别三视图所表示的几何体模型，利用斜二测画法画出直观图，并能准确地计算出几何体的相关量。对于空间想象能力稍差的考生来说，处理这类问题非常棘手。难点就在于三视图的还原，紧接着是三视图中给出的数量和点线位置关系与实物图中的数量和点线面位置关系如何对应。纵观近几年的高考试题，三视图考查的主要是一些常见阿德简单几何体和简单组合体。为了帮助学生更好地掌握三视图还原成实物图，本文从简单几何体出发总结了一些常见几何体三视图还原的规律和方法。1简单几何体的三视图还原规律“万变不离其宗”，要掌握组合体的三视图还原首先就要搞清楚简单几何体的三视图还原规律，简单几何体主要包括柱体（圆柱、棱柱）、锥体（圆锥、棱锥）、台体（圆台、棱台）、球体。它们的三视图还原规律如下：（1）三视图中如果有两个识图是矩形，那么该几何体为柱体。若第三个视图是圆形，该几何体为圆柱，否则为棱柱。（2）三视图中如果有两个视图是三角形，那么该几何体为锥体。若第三个视图是圆形，则该几何体为圆锥，否则为棱锥。（3）三视图中如果有两个视图是梯形，那么该几何体为台体，若第三个视图是圆形，则该几何体为圆台，否则为棱台。球体的三视图都是圆形，最容易识别。根据以上规律，可以快速地还原简单几何体的三视图。2简单组合体的三视图还原方法简单组合体有两种基本的组成形式；（1）将简单几何体拼接成组合体，称为叠加式；（2）从简单几何体中切掉或挖掉部分构成的组合体，称为切割式。叠加式的组合体可以采用“化整为零”的方法，把组合体的三视图划分成一个个简单几何体的三视图，按照上面所说的“简单几何体三视图的还原规律”把它们还原成简单几何体，再组合在一起，就得到了组合体的三视图，该方法对于学生来说容易理解和掌握，在此就不举例说明了。本文主要针对切割式三视图还原的方法进行论述。切割式组合体三视图还原的题目类型灵活易变，考生处理这类问题时很容易出错。问题集中于两方面；第一、该组合体是由哪种简单几何体切割形成的；第二，三视图中轮廓线内部的实线和虚线在原来的几何体中是怎样切割形成的。下面针对上述两个问题进行论述，总结切割式组合体还原实物图的方法和技巧。该方法的具体过程如下：2.1首先要确定是由哪种简单几何体切割形成的“万变不离其宗”，我们仍然可以沿用简单几何体三视图还原规律来确定。但需要注意的是，关注三视图的外轮廓线即可，其内部细节暂时不要细究。有时可适当将切割体的三视图补成我们熟悉的简单几何体三视图形式。2.2对照三视图，在确定好的简单几何体上确定好切割的切入点，以及线和面这一步骤中涉及到对应的点，线，面是从哪里切，如何切得问题，我们可以通过三视图的绘制方法逆向来推理。在三视图中可见的轮廓线画实线，看不见得轮廓线画虚线。根据这一特征进行逆向思维，三视图还原成实物图是，实线应当是正面可看到的，若是切割的话也应当是从正面切出来的，虚线意味着是从背面切出来的。归结于一句话“实线当面切，虚线背后切”。2.3切完后，，再逐个对照三视图进行检验，下面举例说明该方法在高考题中的运用例1（2014浙江文5）已知某几何体的三视图（单位：cm）如图1所示，则该几何体的体积是（）A．108B.100C.92D.84分析：第一步：根据三视图可确定该几何体是由长方体切割形成。第二步：画出长方体。主视图内部有一条自上方到左下方的实线。长方体中主视图对应面，据此在长方体中，从线段、上选取E，F两点，满足数量，，并连接EF。左视...
