钢结构安装之桁车梁安装

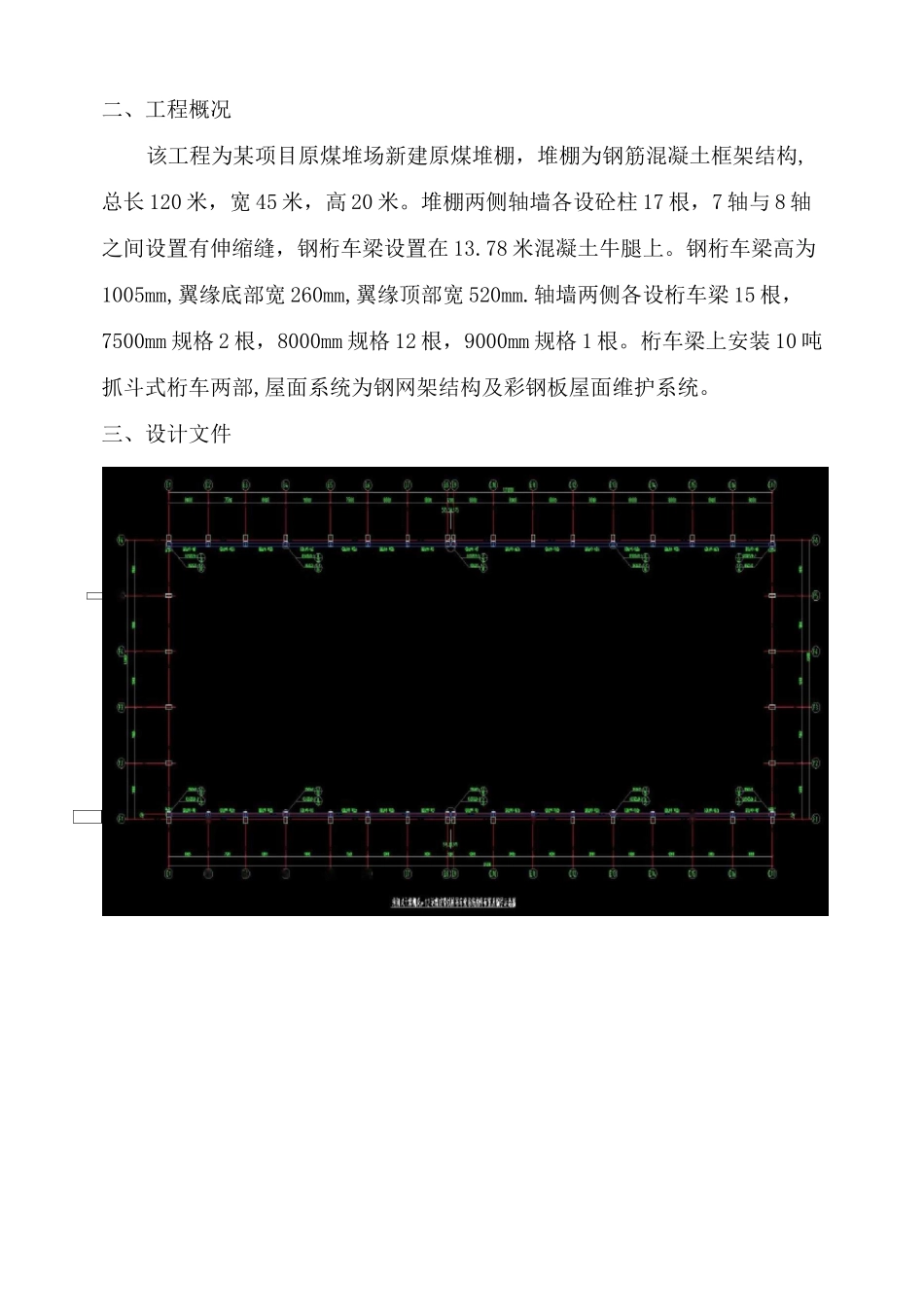

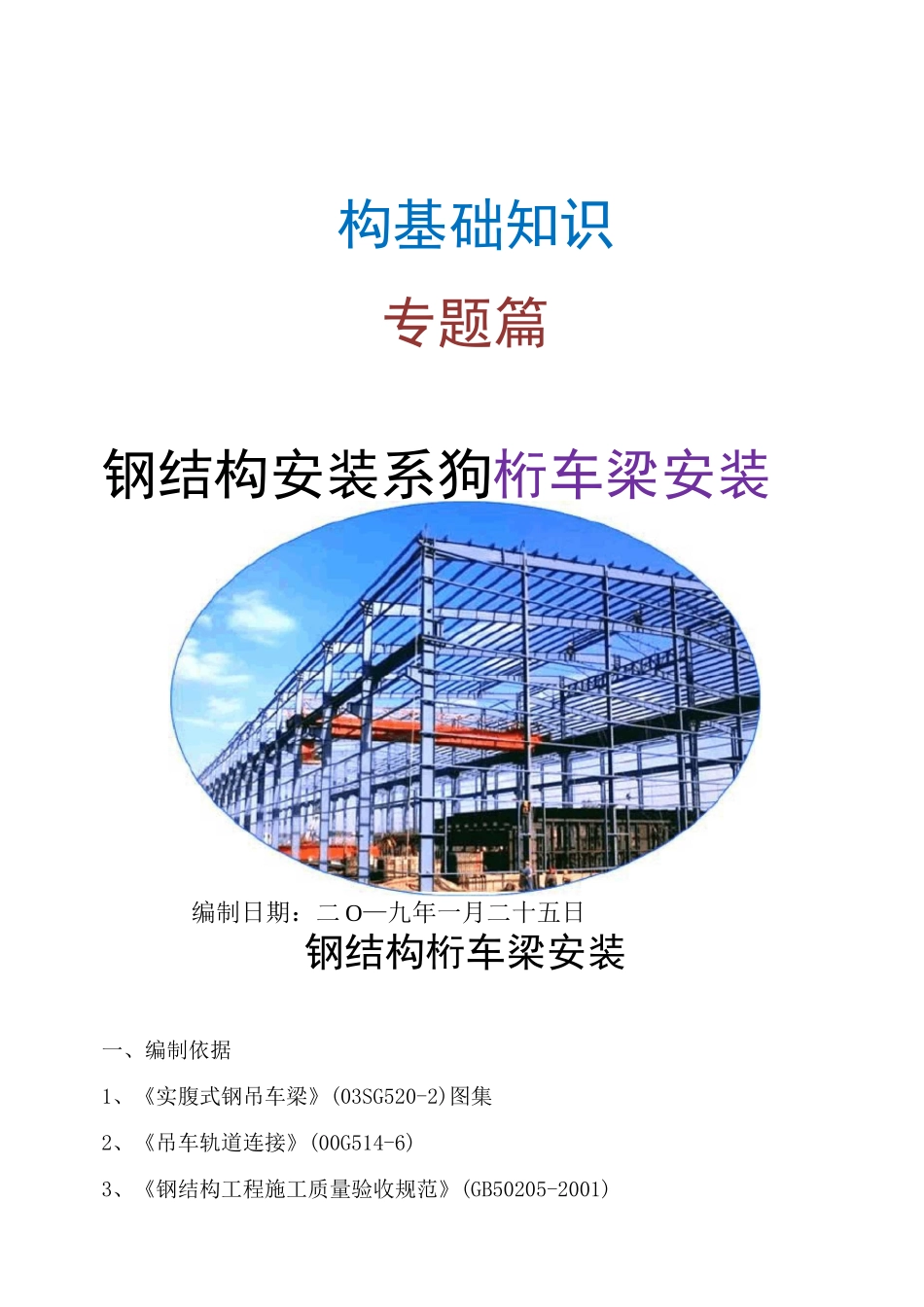

构基础知识专题篇钢结构安装系狗桁车梁安装编制日期：二 O—九年一月二十五日钢结构桁车梁安装一、编制依据1、《实腹式钢吊车梁》(03SG520-2)图集2、《吊车轨道连接》(00G514-6)3、《钢结构工程施工质量验收规范》(GB50205-2001)€6□o国®QL!包二、工程概况该工程为某项目原煤堆场新建原煤堆棚，堆棚为钢筋混凝土框架结构,总长 120 米，宽 45 米，高 20 米。堆棚两侧轴墙各设砼柱 17 根，7 轴与 8 轴之间设置有伸缩缝，钢桁车梁设置在 13.78 米混凝土牛腿上。钢桁车梁高为1005mm,翼缘底部宽 260mm,翼缘顶部宽 520mm.轴墙两侧各设桁车梁 15 根，7500mm 规格 2 根，8000mm 规格 12 根，9000mm 规格 1 根。桁车梁上安装 10 吨抓斗式桁车两部,屋面系统为钢网架结构及彩钢板屋面维护系统。三、设计文件删号iiiBMWfBH11[ffi氏(RLDLH9-10Z/〔U 怏啦B3SG520-25 呱懈.嚴 8 现附殆 Q仞 5 砂浊蝴 oLDLMMDZb[DLH9-10Z5盯幟0 彌脚曲创.[DLNMDB^SW-1iDLHMOB贺®翱观.删 990① 彌 EW 耕 250w—蠅憾冊螂DQ[DLM9」惦咲阪 MLDLH9-1OS5 呱厭 8 现附郅 0① 甜挪 1)0 駢25D硼鮒输，鮒ffl—»OD.»D矚删IflH ftO-■W删弓械悯lim-KWW-1CDLH9-10S5 帧m(SW聡妙那叩to 刪旳曲川©?ft陋制㈱用WltltOO.^DftO跚觴 4H軀脚 0 鮒狮*.勲CDLH9-®5 眾脚卿饶 5叫慚彌瓯曲川R 碗那虬物囚瑯制關硼购谕谢 M'6f.D-l05G525CtD-1m：!#./鮒 WQ 啷踰城GDGL-Z■iHX蹴鋼&啊册刪A3kg 丿 M轴/2刪/”—關難船闭册錮四、土建施工要求1、按图纸设计要求，事先制作好桁车梁的预埋件或准备好相应的预埋螺栓。2、土建施工至牛腿部位时，待牛腿钢筋全部绑扎完成后开始准备预埋件或预埋螺栓的安装。3、预埋件开始安装前，必须根据设计要求对标高、轴线进行仔细测量，测量时，需严格控制两边轴线的宽度及埋件的轴间距，测量完成做好相应的标记，以方便埋件的安装。4、埋件安装时，应将所放的十字轴线对准埋件的十字轴线，安装平整并牢固焊接，同时应做好与防雷接地的衔接工作。5、待所有埋件安装完毕后，对所有埋件的标高进行一次全面的复测，标高误差应控制在 1cm 以内，复测无误后，方能进行土建的模板施工。五、加工制作要求1、桁车梁的加工制作需选择有较强实力的加工单位进行制作加工。2、根据图纸设计要求，向加工单位提供完善的设计资料，包括建筑图、结构图以及设计时所选用的参考图集等，加工单位应严格按照相应的设计图纸及...
