现浇混凝土重力式挡土墙施工方法

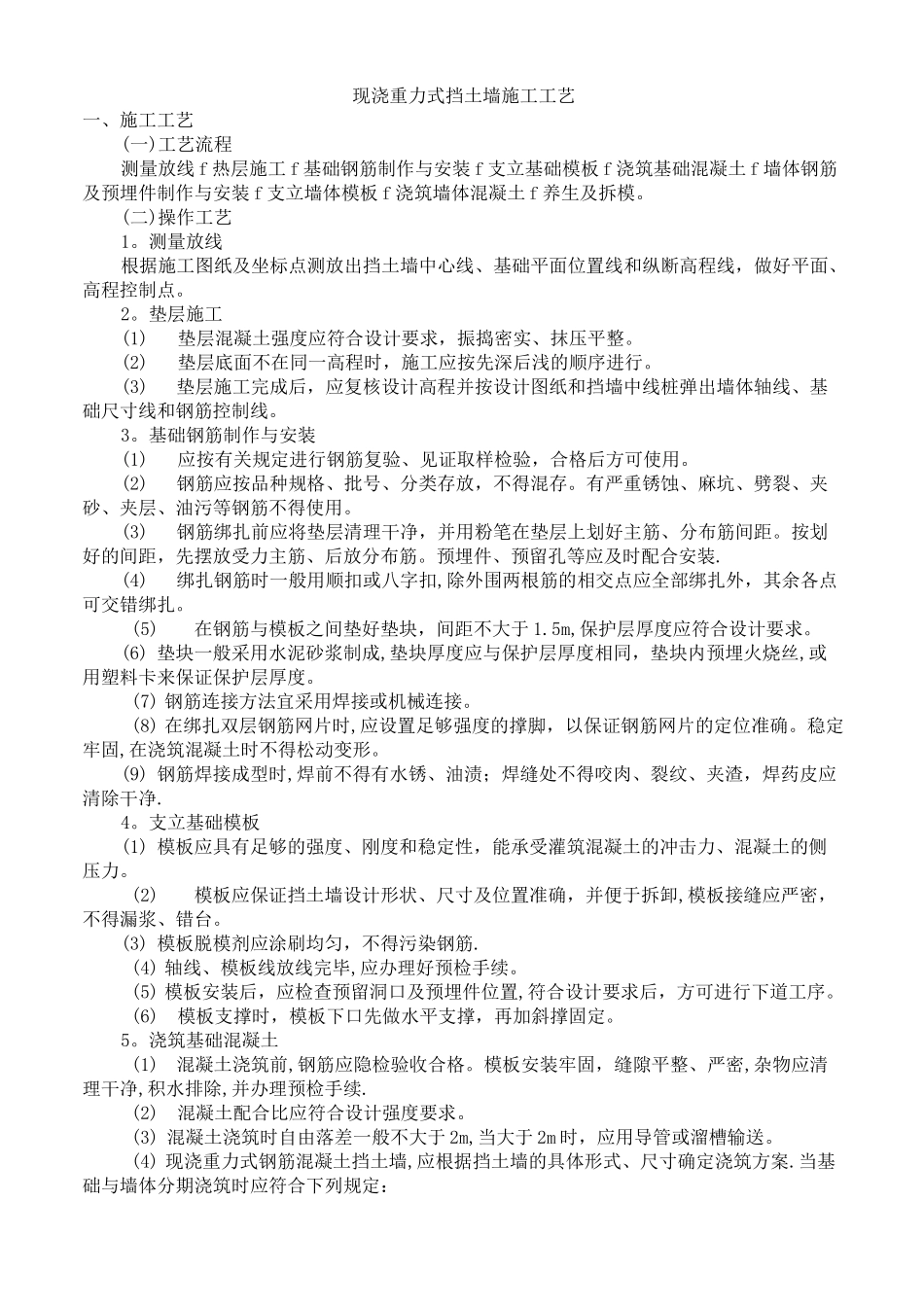

现浇重力式挡土墙施工工艺一、施工工艺(一)工艺流程测量放线 f 热层施工 f 基础钢筋制作与安装 f 支立基础模板 f 浇筑基础混凝土 f 墙体钢筋及预埋件制作与安装 f 支立墙体模板 f 浇筑墙体混凝土 f 养生及拆模。(二)操作工艺1。测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。2。垫层施工(1)垫层混凝土强度应符合设计要求，振捣密实、抹压平整。(2)垫层底面不在同一高程时，施工应按先深后浅的顺序进行。(3)垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。3。基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。(2)钢筋应按品种规格、批号、分类存放，不得混存。有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。(3)钢筋绑扎前应将垫层清理干净，并用粉笔在垫层上划好主筋、分布筋间距。按划好的间距，先摆放受力主筋、后放分布筋。预埋件、预留孔等应及时配合安装.(4)绑扎钢筋时一般用顺扣或八字扣,除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。(5)在钢筋与模板之间垫好垫块，间距不大于 1.5m,保护层厚度应符合设计要求。(6) 垫块一般采用水泥砂浆制成,垫块厚度应与保护层厚度相同，垫块内预埋火烧丝,或用塑料卡来保证保护层厚度。(7) 钢筋连接方法宜采用焊接或机械连接。(8) 在绑扎双层钢筋网片时,应设置足够强度的撑脚，以保证钢筋网片的定位准确。稳定牢固,在浇筑混凝土时不得松动变形。(9) 钢筋焊接成型时,焊前不得有水锈、油渍；焊缝处不得咬肉、裂纹、夹渣，焊药皮应清除干净.4。支立基础模板(1) 模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。(2)模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸,模板接缝应严密，不得漏浆、错台。(3) 模板脱模剂应涂刷均匀，不得污染钢筋.(4) 轴线、模板线放线完毕,应办理好预检手续。(5) 模板安装后，应检查预留洞口及预埋件位置,符合设计要求后，方可进行下道工序。(6)模板支撑时，模板下口先做水平支撑，再加斜撑固定。5。浇筑基础混凝土(1)混凝土浇筑前,钢筋应隐检验收合格。模板安装牢固，缝隙平整、严密,杂物应清理干净,积水排除,并办理预检手续.(2)混凝土配合比应符合设计强度要求。(3) 混凝土浇筑时自由落差一般不大于 2m,当大于 2m 时，应用导管或溜槽输送。(4)...
