2025年全国计算机辅助技术应用工程师技能考试ProECAD设计题库

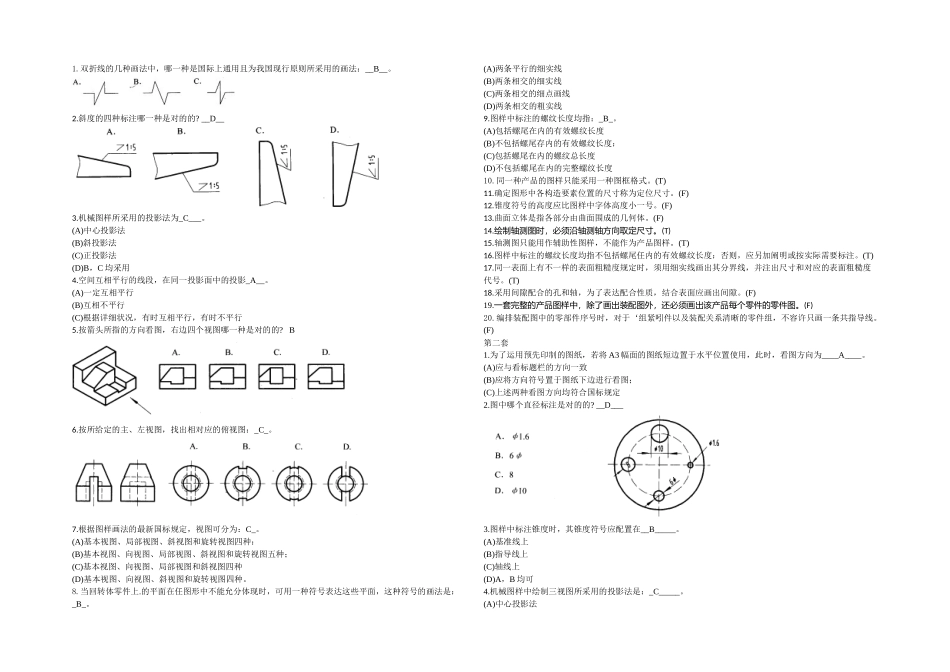

1.双折线的几种画法中，哪一种是国际上通用且为我国现行原则所采用的画法：__B__。2.斜度的四种标注哪一种是对的的? __D__3.机械图样所采用的投影法为_C___。(A)中心投影法(B)斜投影法(C)正投影法(D)B，C 均采用4.空间互相平行的线段，在同一投影面中的投影_A__。(A)一定互相平行(B)互相不平行(C)根据详细状况，有时互相平行，有时不平行5.按箭头所指的方向看图，右边四个视图哪一种是对的的? B 6.按所给定的主、左视图，找出相对应的俯视图：_C_。7.根据图样画法的最新国标规定，视图可分为：C_。(A)基本视图、局部视图、斜视图和旋转视图四种：(B)基本视图、向视图、局部视图、斜视图和旋转视图五种；(C)基本视图、向视图、局部视图和斜视图四种(D)基本视图、向视图、斜视图和旋转视图四种。8.当回转体零件上.的平面在任图形中不能允分体现时，可用一种符号表达这些平面，这种符号的画法是：_B_。(A)两条平行的细实线(B)两条相交的细实线(C)两条相交的细点画线(D)两条相交的粗实线9.图样中标注的螺纹长度均指：_B_。(A)包括螺尾在内的有效螺纹长度(B)不包括螺尾存内的有效螺纹长度：(C)包括螺尾在内的螺纹总长度(D)不包括螺尾在内的完整螺纹长度10.同一种产品的图样只能采用一种图框格式。(T)11.确定图形中各构造要素位置的尺寸称为定位尺寸。(F)12.锥度符号的高度应比图样中字体高度小一号。(F)13.曲面立体是指各部分由曲面围成的几何体。(F)14.绘制轴测图时，必须沿轴测轴方向取定尺寸。(T)15.轴测图只能用作辅助性图样，不能作为产品图样。(T)16.图样中标注的螺纹长度均指不包括螺尾任内的有效螺纹长度：否则，应另加阐明或按实际需要标注。(T)17.同一表面上有不一样的表面粗糙度规定时，须用细实线画出其分界线，并注出尺寸和对应的表面粗糙度代号。(T)18.采用间隙配合的孔和轴，为了表达配合性质，结合表面应画出间隙。(F)19.一套完整的产品图样中，除了画出装配图外，还必须画出该产品每个零件的零件图。(F)20.编排装配图中的零部件序号时，对于‘组紧吲件以及装配关系清晰的零件组，不容许只画一条共指导线。(F)第二套1.为了运用预先印制的图纸，若将 A3 幅面的图纸短边置于水平位置使用，此时，看图方向为____A____。(A)应与看标题栏的方向一致(B)应将方向符号置于图纸下边进行看图；(C)上述两种看图方向均符合国标规定2.图中哪个直径标注是对的的? __D___3.图样中标注锥度时，其锥度符号应配置在__B_____。(A)基准线上(B)指导线...
