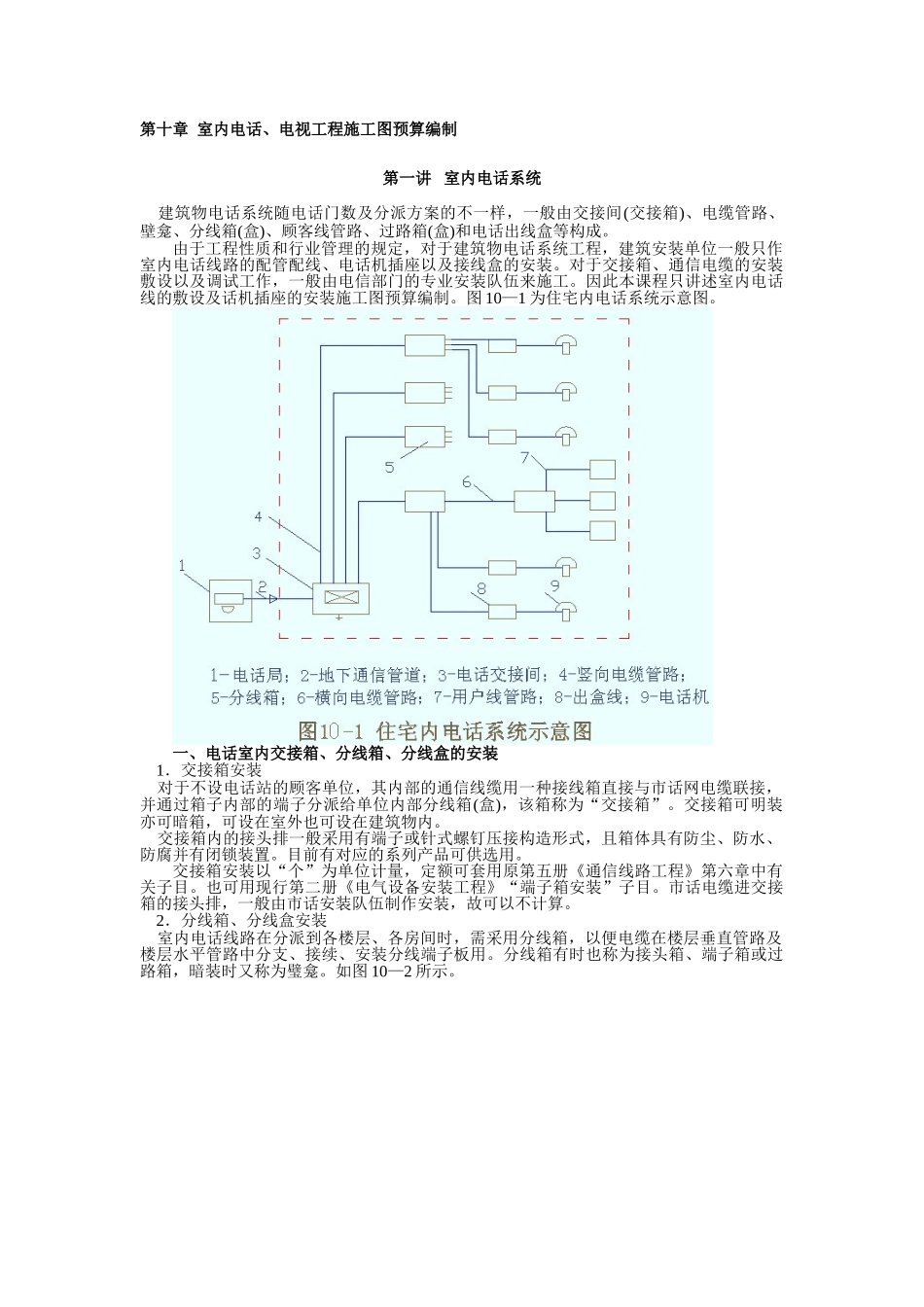

第十章 室内电话、电视工程施工图预算编制第一讲 室内电话系统 建筑物电话系统随电话门数及分派方案的不一样，一般由交接间(交接箱)、电缆管路、壁龛、分线箱(盒)、顾客线管路、过路箱(盒)和电话出线盒等构成。由于工程性质和行业管理的规定，对于建筑物电话系统工程，建筑安装单位一般只作室内电话线路的配管配线、电话机插座以及接线盒的安装。对于交接箱、通信电缆的安装敷设以及调试工作，一般由电信部门的专业安装队伍来施工。因此本课程只讲述室内电话线的敷设及话机插座的安装施工图预算编制。图 10—1 为住宅内电话系统示意图。一、电话室内交接箱、分线箱、分线盒的安装 1．交接箱安装 对于不设电话站的顾客单位，其内部的通信线缆用一种接线箱直接与市话网电缆联接，并通过箱子内部的端子分派给单位内部分线箱(盒)，该箱称为“交接箱”。交接箱可明装亦可暗箱，可设在室外也可设在建筑物内。 交接箱内的接头排一般采用有端子或针式螺钉压接构造形式，且箱体具有防尘、防水、防腐并有闭锁装置。目前有对应的系列产品可供选用。交接箱安装以“个”为单位计量，定额可套用原第五册《通信线路工程》第六章中有关子目。也可用现行第二册《电气设备安装工程》“端子箱安装”子目。市话电缆进交接箱的接头排，一般由市话安装队伍制作安装，故可以不计算。 2．分线箱、分线盒安装 室内电话线路在分派到各楼层、各房间时，需采用分线箱，以便电缆在楼层垂直管路及楼层水平管路中分支、接续、安装分线端子板用。分线箱有时也称为接头箱、端子箱或过路箱，暗装时又称为璧龛。如图 10—2 所示。 室内分线箱安装以“台”为单位计量，套用现行第二册第四章“户内端子箱安装”项目 ，此外还应以“10 头”为单位计量，套用同册定额计算“端子板外部接线”。 装设分支电话线缆对数较少的盒子称为接线盒、分线盒或过路盒。 接线盒安装以“10 个”为单位计量，套用现行第二册第十二章“接线盒安装”。 二、电话线路配管 电话线路配管的定额套用和工程量计算，其措施与室内电气照明系统中论述的内容相似 ，即套用现行第二册第十二章“配管”项目。 三、户内布放电话线 1．管内穿电话线 各地区规定不尽相似，有的地区执行现行第二册第十二章中管内穿线的对应子目，技术特征按绝缘导线的外截面尺寸对应确定；也有的地区执行原第四册第八章的“穿放暗管电话线”对应子目，但工程量计算规则及措施均与室内电气照明系统中所述内容相似。 ...
