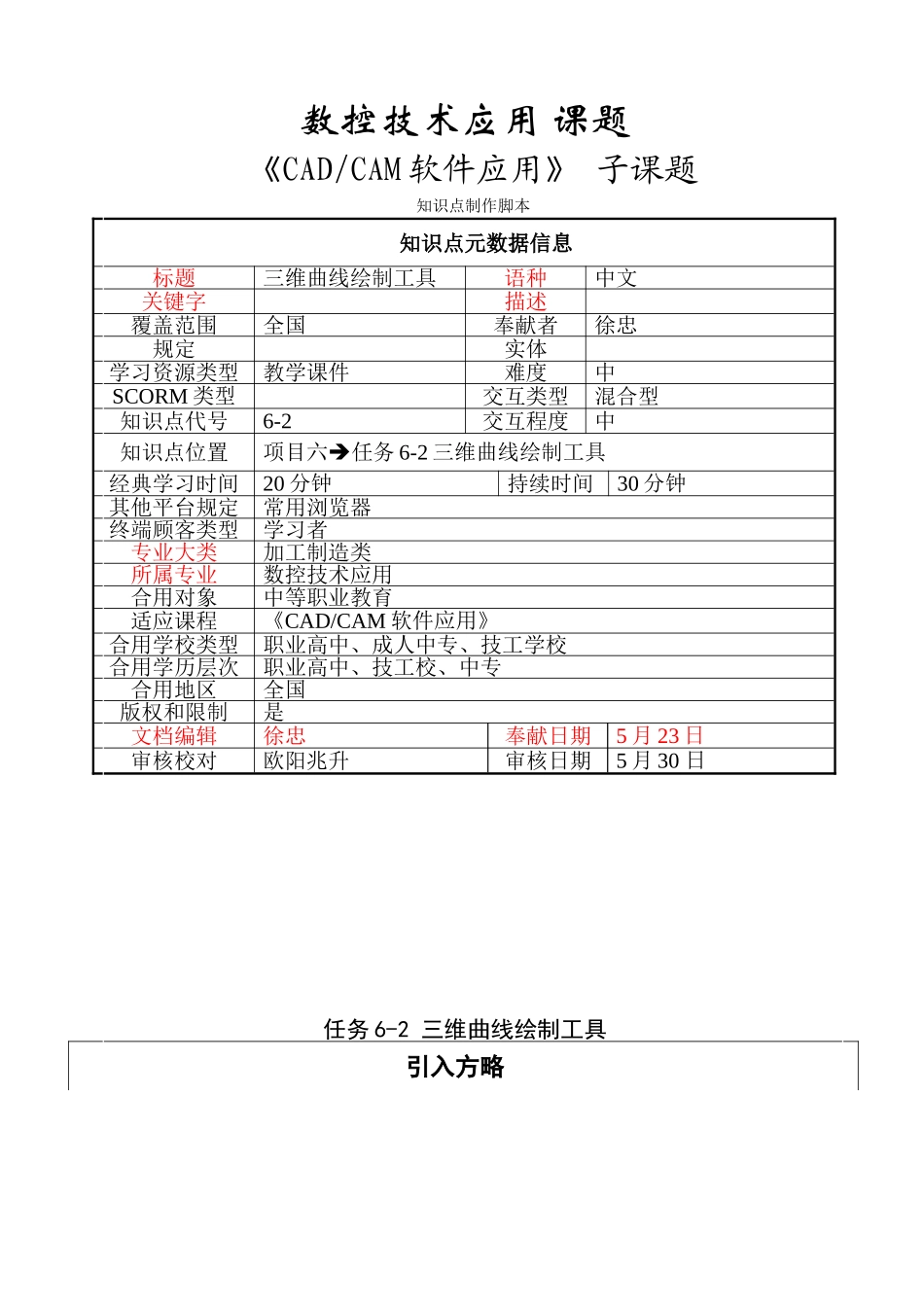

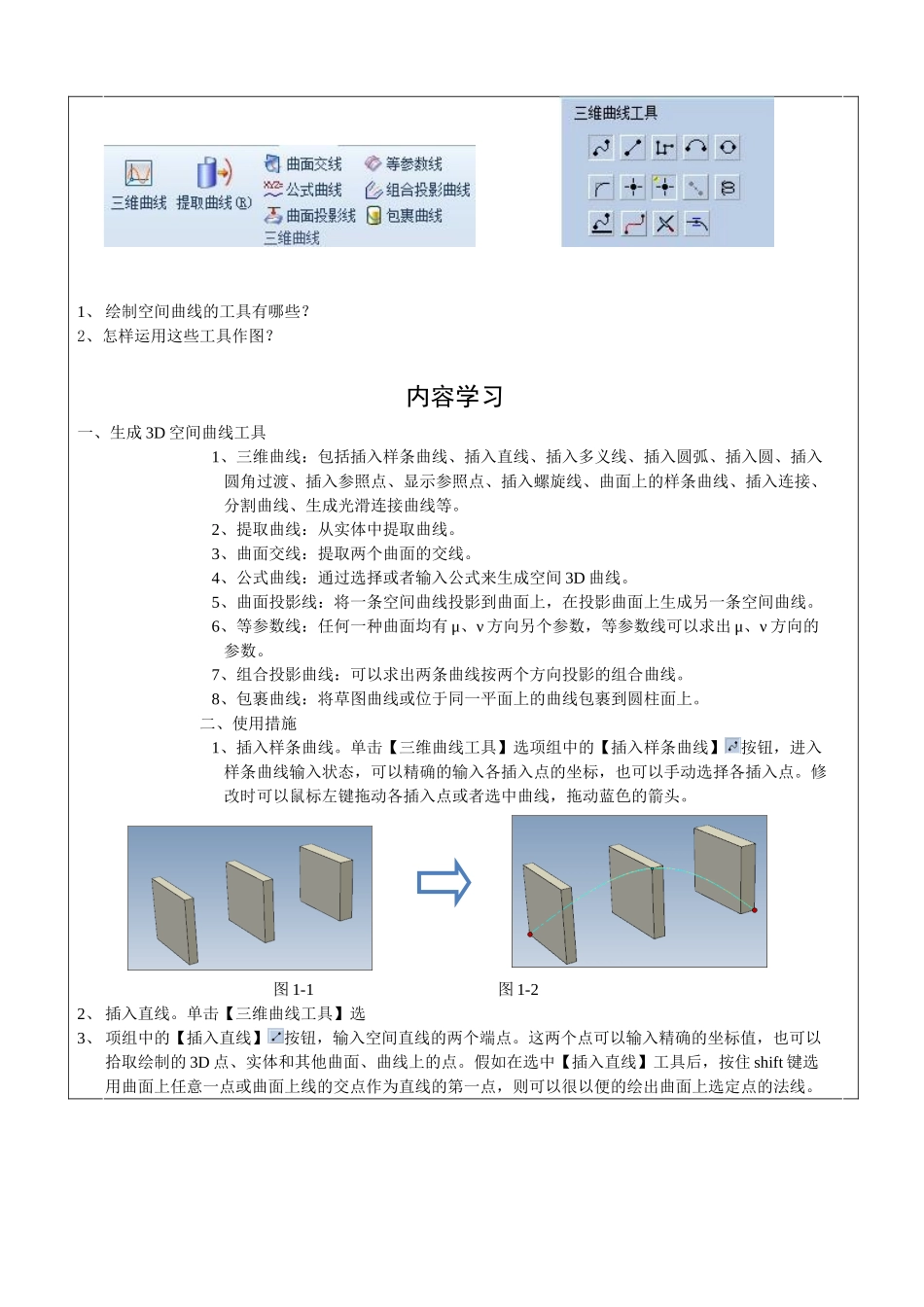

数控技术应用 课题《CAD/CAM 软件应用》 子课题知识点制作脚本知识点元数据信息标题三维曲线绘制工具语种中文关键字描述覆盖范围全国奉献者徐忠规定实体学习资源类型教学课件难度中SCORM 类型交互类型混合型知识点代号6-2交互程度中知识点位置项目六任务 6-2 三维曲线绘制工具经典学习时间20 分钟持续时间30 分钟其他平台规定常用浏览器终端顾客类型学习者专业大类加工制造类所属专业数控技术应用合用对象中等职业教育适应课程《CAD/CAM 软件应用》合用学校类型职业高中、成人中专、技工学校合用学历层次职业高中、技工校、中专合用地区全国版权和限制是文档编辑徐忠奉献日期5 月 23 日审核校对欧阳兆升审核日期5 月 30 日任务 6-2 三维曲线绘制工具引入方略 1、 绘制空间曲线的工具有哪些？2、怎样运用这些工具作图？内容学习一、生成 3D 空间曲线工具 1、三维曲线：包括插入样条曲线、插入直线、插入多义线、插入圆弧、插入圆、插入圆角过渡、插入参照点、显示参照点、插入螺旋线、曲面上的样条曲线、插入连接、分割曲线、生成光滑连接曲线等。 2、提取曲线：从实体中提取曲线。 3、曲面交线：提取两个曲面的交线。 4、公式曲线：通过选择或者输入公式来生成空间 3D 曲线。 5、曲面投影线：将一条空间曲线投影到曲面上，在投影曲面上生成另一条空间曲线。 6、等参数线：任何一种曲面均有 μ、ν 方向另个参数，等参数线可以求出 μ、ν 方向的参数。 7、组合投影曲线：可以求出两条曲线按两个方向投影的组合曲线。 8、包裹曲线：将草图曲线或位于同一平面上的曲线包裹到圆柱面上。二、使用措施 1、插入样条曲线。单击【三维曲线工具】选项组中的【插入样条曲线】按钮，进入样条曲线输入状态，可以精确的输入各插入点的坐标，也可以手动选择各插入点。修改时可以鼠标左键拖动各插入点或者选中曲线，拖动蓝色的箭头。 图 1-1 图 1-2 2、 插入直线。单击【三维曲线工具】选3、 项组中的【插入直线】按钮，输入空间直线的两个端点。这两个点可以输入精确的坐标值，也可以拾取绘制的 3D 点、实体和其他曲面、曲线上的点。假如在选中【插入直线】工具后，按住 shift 键选用曲面上任意一点或曲面上线的交点作为直线的第一点，则可以很以便的绘出曲面上选定点的法线。 图 1-3 3、插入多义线。单击【三维曲线工具】选项组中的【插入多义线】按钮，进入绘制持续直线状态。单击鼠标依次设置持续直线的...
