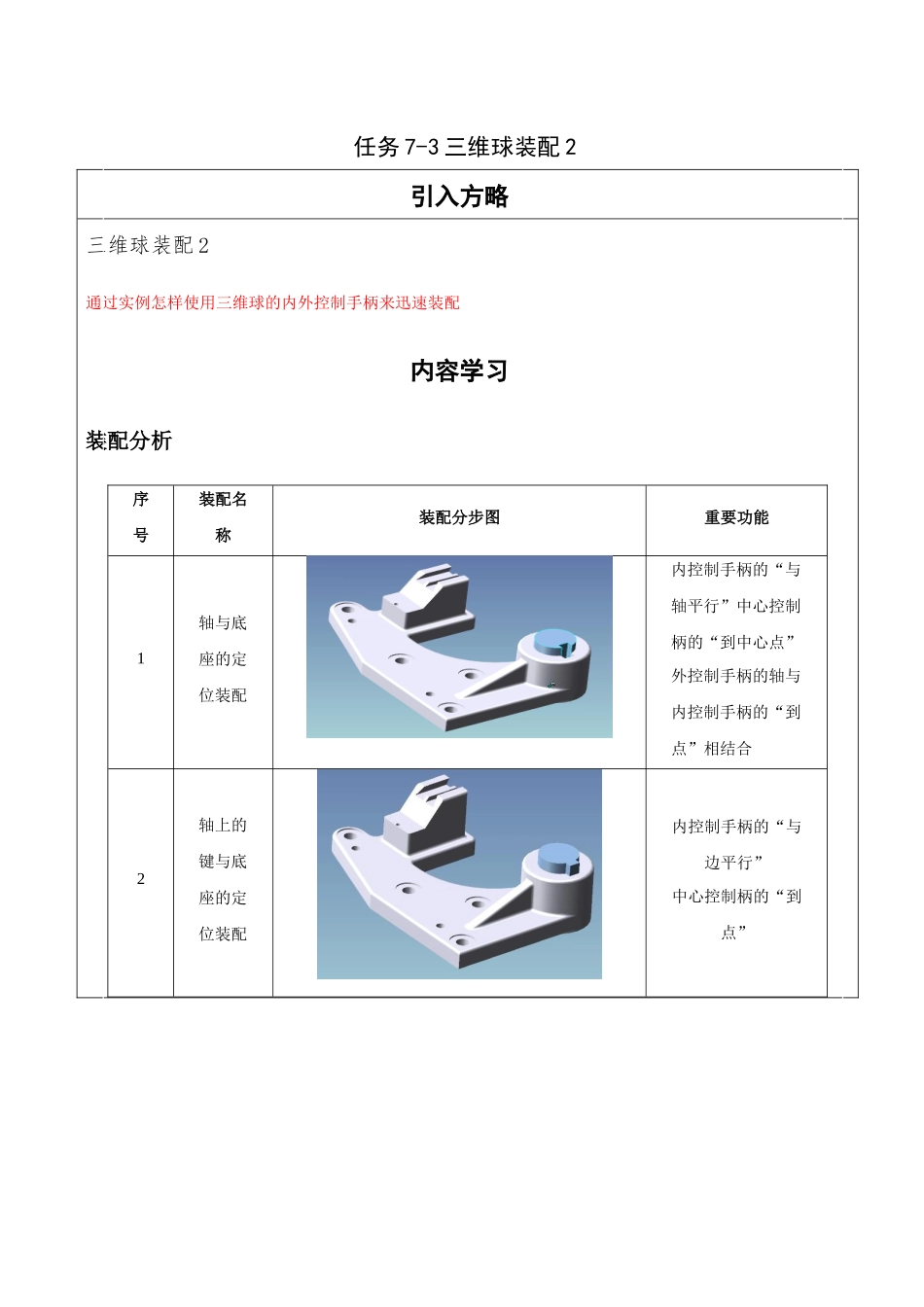

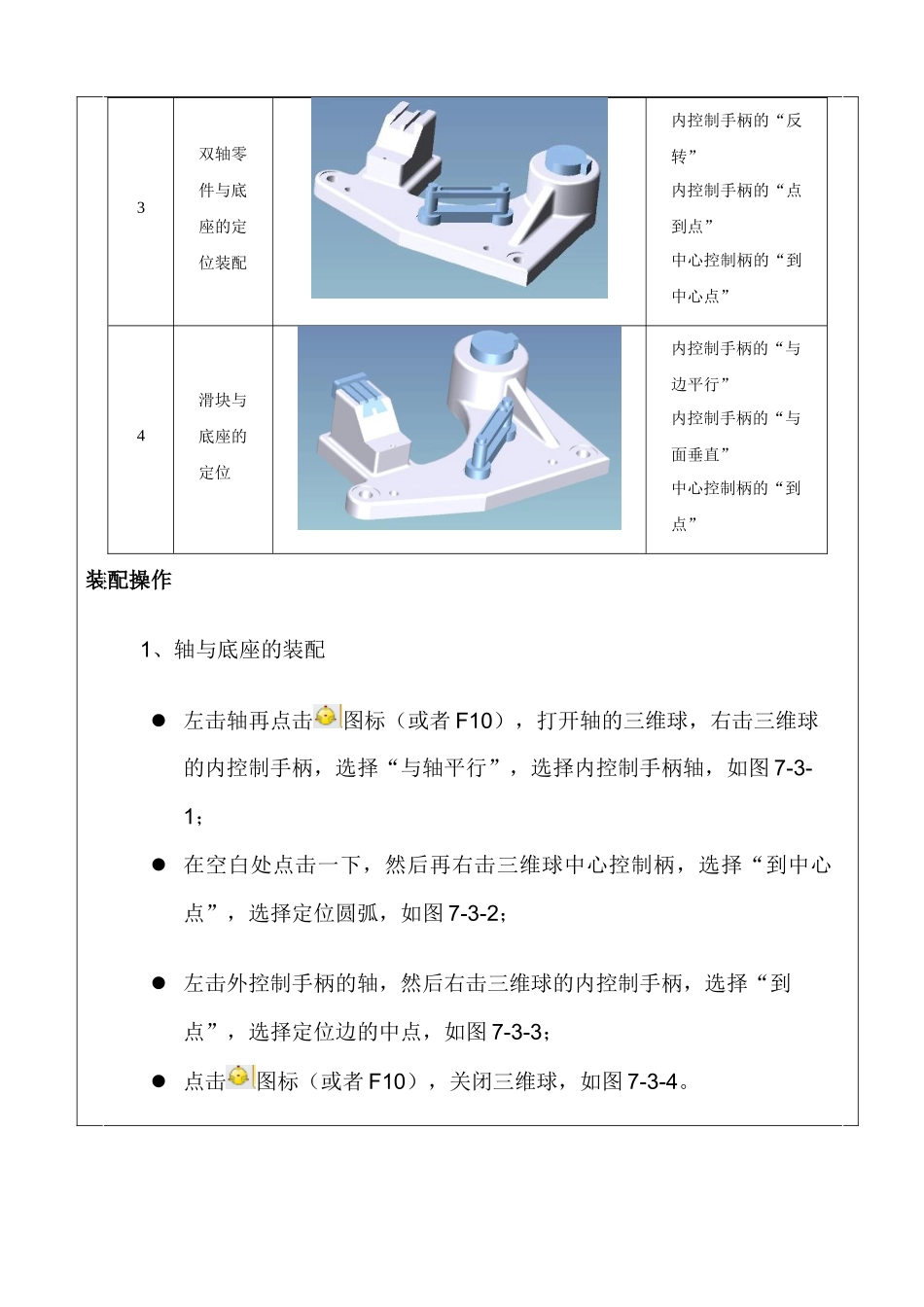

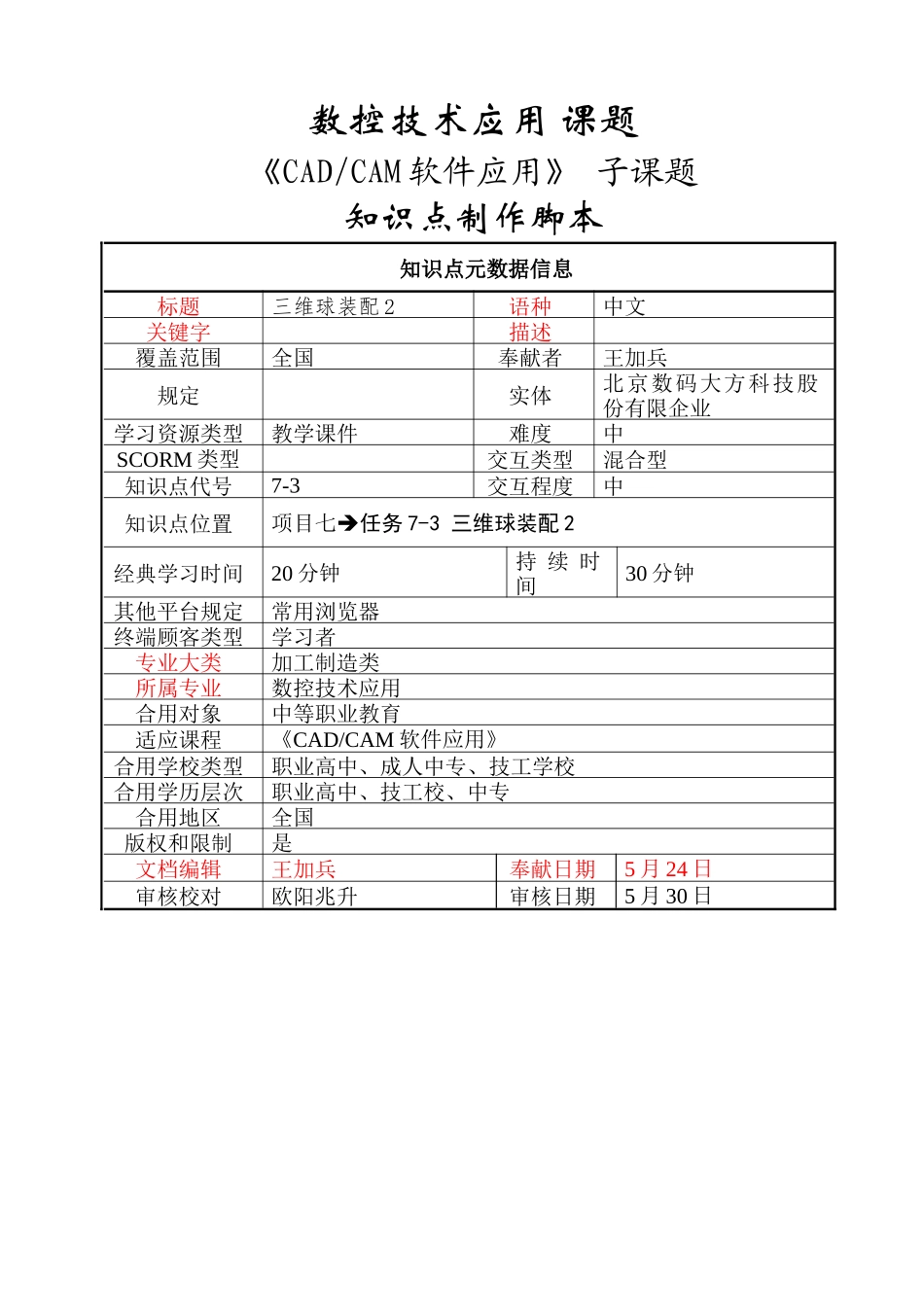

数控技术应用 课题《CAD/CAM 软件应用》 子课题知识点制作脚本知识点元数据信息标题三维球装配 2语种中文关键字描述覆盖范围全国奉献者王加兵规定实体北京数码大方科技股份有限企业学习资源类型教学课件难度中SCORM 类型交互类型混合型知识点代号7-3交互程度中知识点位置项目七任务 7-3 三维球装配 2经典学习时间20 分钟持 续 时间30 分钟其他平台规定常用浏览器终端顾客类型学习者专业大类加工制造类所属专业数控技术应用合用对象中等职业教育适应课程《CAD/CAM 软件应用》合用学校类型职业高中、成人中专、技工学校合用学历层次职业高中、技工校、中专合用地区全国版权和限制是文档编辑王加兵奉献日期5 月 24 日审核校对欧阳兆升审核日期5 月 30 日 任务 7-3 三维球装配 2引入方略三维球装配 2通过实例怎样使用三维球的内外控制手柄来迅速装配内容学习装配分析序号装配名称装配分步图重要功能1轴与底座的定位装配内控制手柄的“与轴平行”中心控制柄的“到中心点”外控制手柄的轴与内控制手柄的“到点”相结合2轴上的键与底座的定位装配内控制手柄的“与边平行”中心控制柄的“到点”3双轴零件与底座的定位装配内控制手柄的“反转”内控制手柄的“点到点”中心控制柄的“到中心点”4滑块与底座的定位内控制手柄的“与边平行”内控制手柄的“与面垂直”中心控制柄的“到点”装配操作1、轴与底座的装配 左击轴再点击图标（或者 F10），打开轴的三维球，右击三维球的内控制手柄，选择“与轴平行”，选择内控制手柄轴，如图 7-3-1； 在空白处点击一下，然后再右击三维球中心控制柄，选择“到中心点”，选择定位圆弧，如图 7-3-2； 左击外控制手柄的轴，然后右击三维球的内控制手柄，选择“到点”，选择定位边的中点，如图 7-3-3； 点击图标（或者 F10），关闭三维球，如图 7-3-4。 图 7-3-1 图 7-3-2 图 7-3-3 图 7-3-4 2、轴上的键与底座的装配 左击键再点击图标（或者 F10），打开键的三维球，右击三维球的内控制手柄，选择“与轴平行”，选择边线，如图 7-3-5 在空白处点击一下，然后再右击三维球中心控制柄，选择“到点”，选择定位点，如图 7-3-6 点击图标（或者 F10），关闭三维球，如图 7-3-7。 图 7-3-5 图 7-3-6 图 7-3-73、双轴零件与底座的装配 左击双轴零件再点击图标（或者 F10），打开双轴零件的三维球，右击三维球的内控制手柄，选择“反转”，如图 7...
