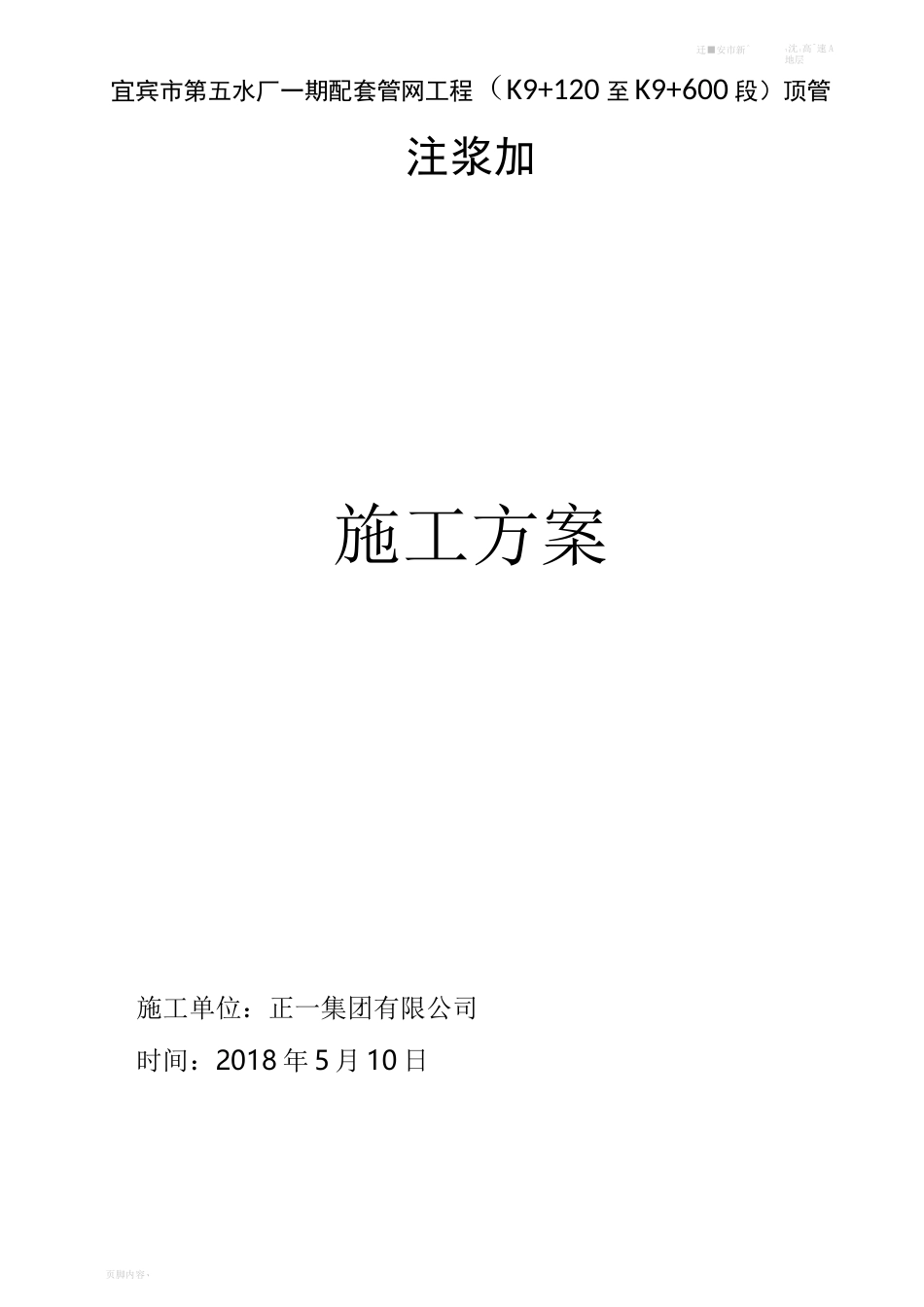

页脚内容 1宜宾市第五水厂一期配套管网工程（K9+120 至 K9+600 段）顶管注浆加施工方案施工单位：正一集团有限公司时间：2018 年 5 月 10 日迁■安市新^1沈 I高^速 A地层页脚内容页脚内容 1一、工程概况：二、工程地质条件三、施工技术及措施迁■安市新^1沈 I高^速 A四、工程质量保证体系五、安全措施六、注浆效果检测手段页脚内容 1迁安市新^华穿^越京 1沈高^速 A 地厶说明一、工程概况：（一）工程概况1、本工程位于宜宾市宜宾临港经济技术开发区内，主要为供水干管在志诚立交段敷设管道工程，全长约 482m、本工程管道采用顶管施工，工作井 3 座，接受井 4 座
本工程图纸设计工作井尺寸内径 4000*8000，接收井尺寸内径 5000*5000 井深 6 米至 15 米，按设计要求工作井土方开挖深度在 6
5 米至 16 米左右
地理位置：本工程管道处于宜南路志诚立交桥转盘交汇处右侧，五处横穿公路，无法采用明挖埋管，根据地理实际情况现采用非开挖技术顶管施工，实现了地下穿越
能保证车辆、行人通行安全，交通流畅，在不破坏原有道路的情况下，管道就能安装通过，因此，拟对该管道工程采用非开挖顶管技术施工方法完成该给水管道安装
拟敷设直径为① 1200mm 钢管
2、主要工程数量迁安市新^华穿^越京 1沈高^速 A 地厶说明该段管道采用管道多处横穿公路，在挖土（石）方后形成暗道将钢管顶进，管道顶进时，由于管外壁与土体存在一定的缝隙，掘进时土层的稳定性也极容易遭到破坏，因管道上部多处为公路，为减少管道以上土体沉降，防止路面沉陷
针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则图纸设计要求，管道施工完后在管壁外注入 1:1 纯水泥浆，增强地基的自稳性和抗压强度
二、工程地质条件：根据勘察公司提供的岩土工程勘察报告，管道敷设深度范围内的土体工程地质
