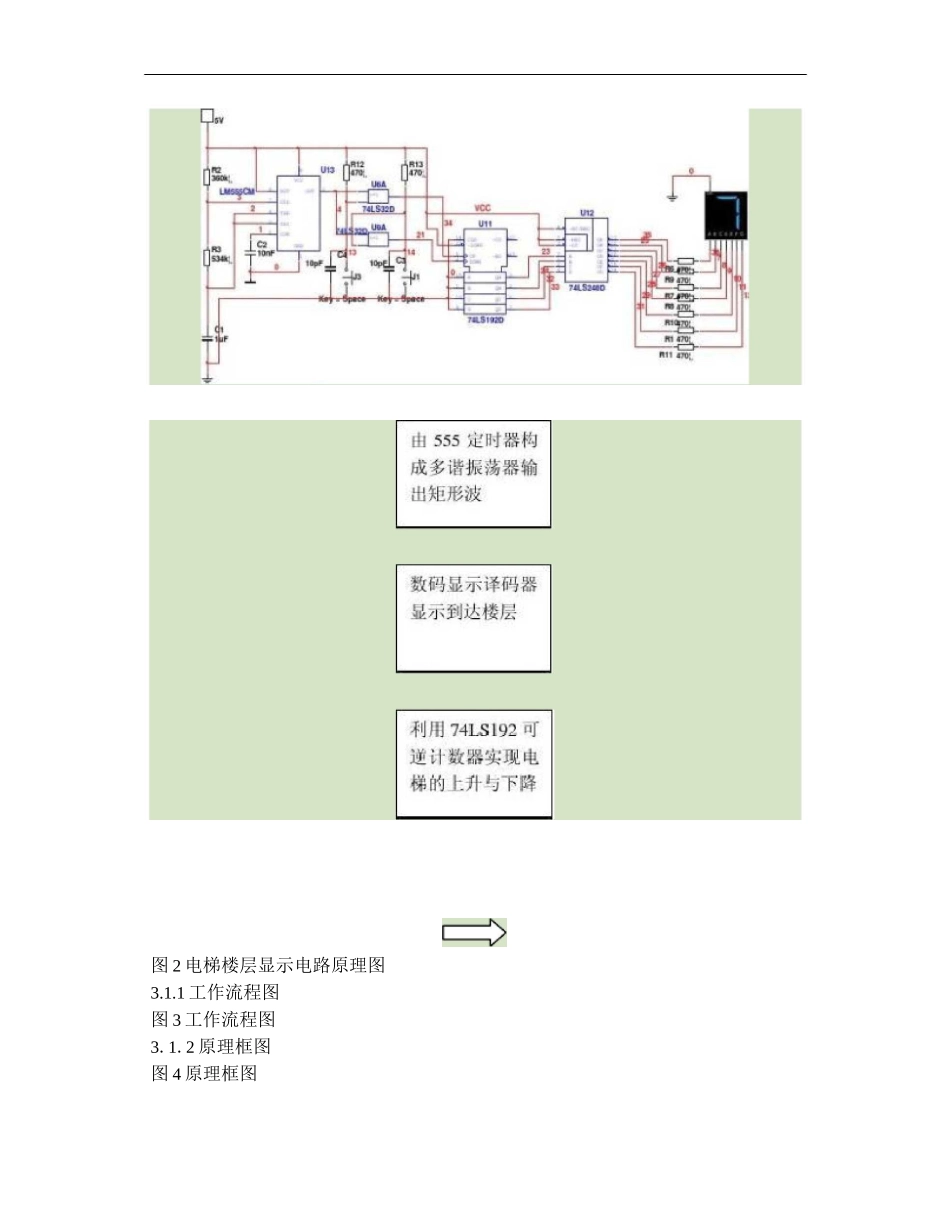

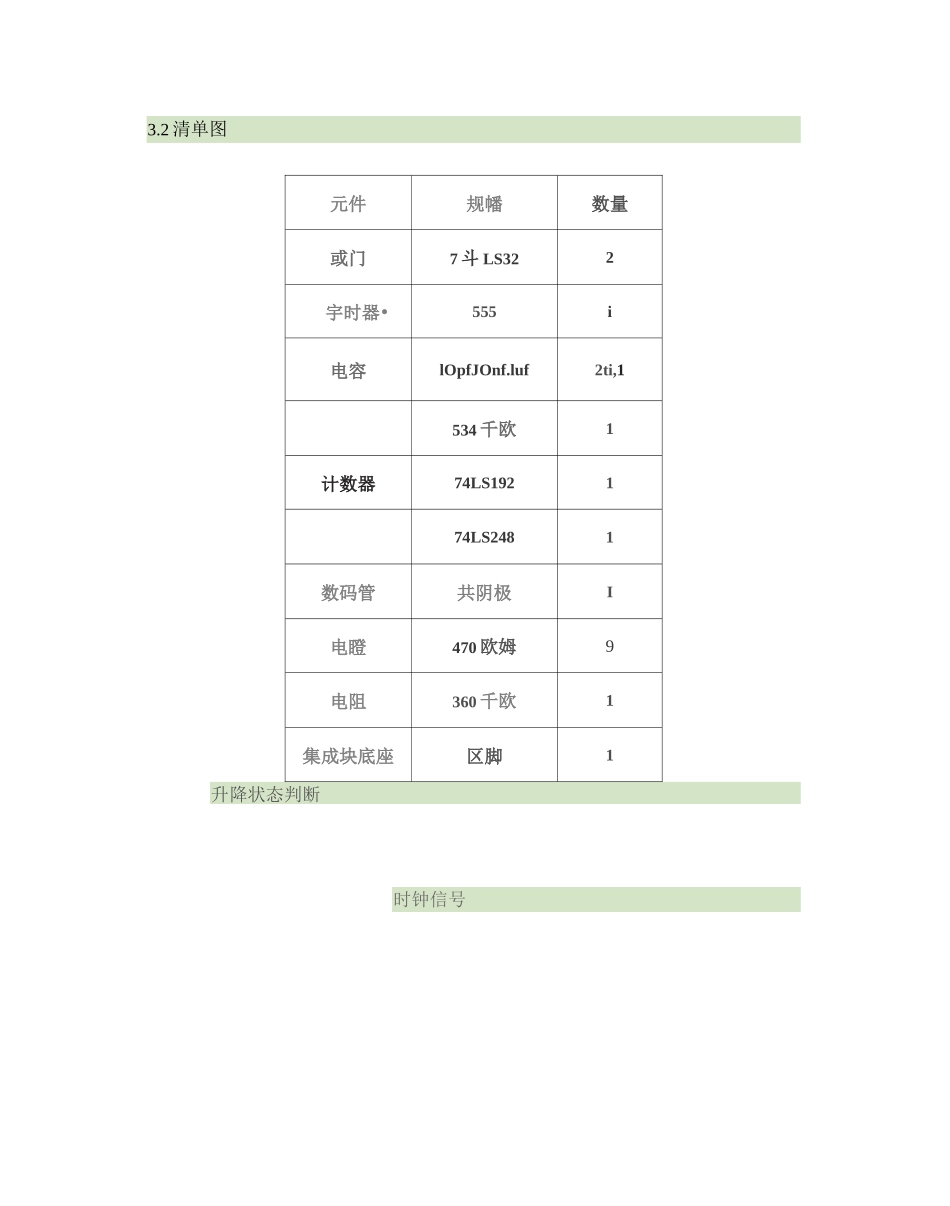

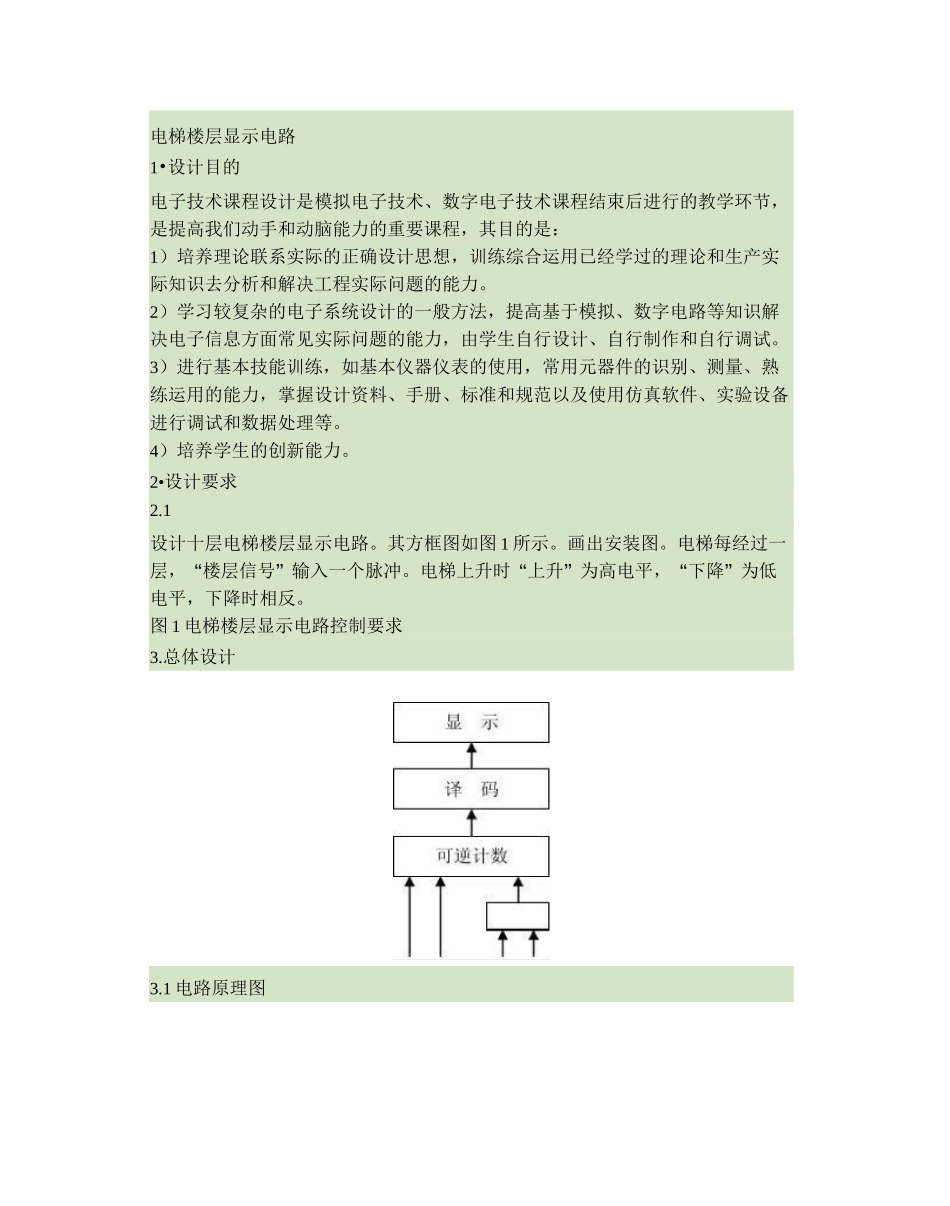

电梯楼层显示电路1•设计目的电子技术课程设计是模拟电子技术、数字电子技术课程结束后进行的教学环节，是提高我们动手和动脑能力的重要课程，其目的是：1）培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。2）学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。3）进行基本技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。4）培养学生的创新能力。2•设计要求2.1设计十层电梯楼层显示电路。其方框图如图 1 所示。画出安装图。电梯每经过一层，“楼层信号”输入一个脉冲。电梯上升时“上升”为高电平，“下降”为低电平，下降时相反。图 1 电梯楼层显示电路控制要求3.总体设计3.1 电路原理图图 2 电梯楼层显示电路原理图3.1.1 工作流程图图 3 工作流程图3.1.2 原理框图图 4 原理框图3.2 清单图元件规幡数量或门7 斗 LS322宇时器•555i电容lOpfJOnf.luf2ti,1534 千欧1计数器74LS192174LS2481数码管共阴极I电瞪470 欧姆9电阻360 千欧1集成块底座区脚1升降状态判断时钟信号A各层上楼R55SC二 h 匕升下降描示==O.OELL4 单元电路设计4.1 由 555 定时器构成的多谐振荡器图 5 多谐振荡器图 6 多谐振荡器输出波形如图 5 所示，由 555 定时器和外接原件 R1、R2、C 构成多谐振荡器，脚 2 与脚 6 直接相连。电路没有稳态，仅存在两个暂稳态，电路亦不需要外加触发信号，利用电源通过 R1、R2 向 C 充电，以及 C 通过 R2 向 DC 端通电，使电路产生震荡。电容 C 在 1/3Vcc 和 2/3Vcc 之间充电和放电，波形图如图所示，输出信号的时间参数是：T=tw1+tw2,tw1=0.7(R1+R2)，tw2=0.7R2C555 电路要求 R1 与 R2 均应该大于 1K,但 R1+R2 应该小于或等于 3.3M。外部元件的稳定性决定了多谐振荡器的稳定性，555 定时器以少量的原件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此这种形式的多谢振荡器应用和广。集成块底座16 脚2集成块底座14 脚j开关轻触开关24.2555 触发器功能表PL5I'I引脚PL4.3 中规模十进制计数器电路74LS192 是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列和逻辑...
