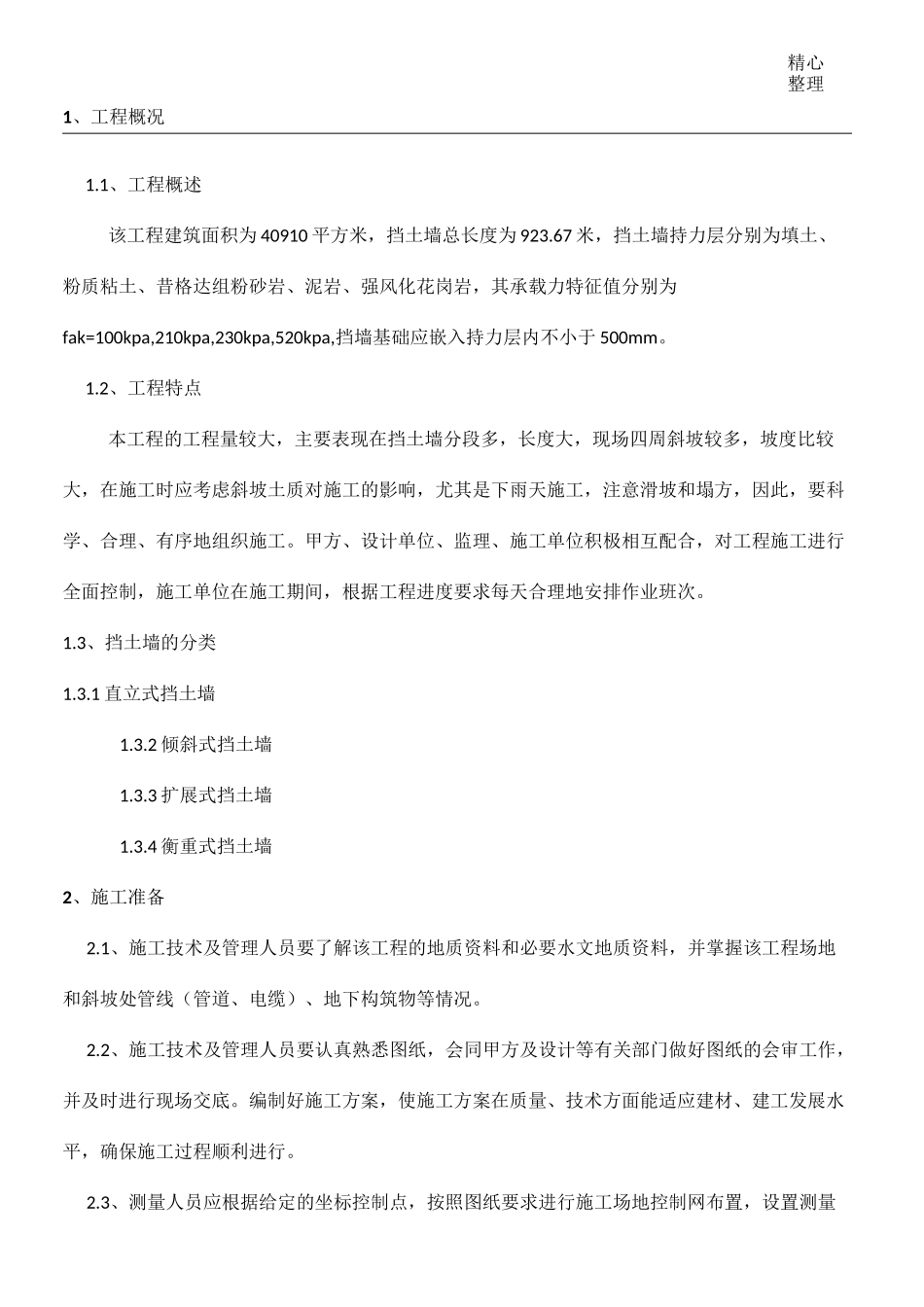

精心整理1、工程概况1.1、工程概述该工程建筑面积为 40910 平方米，挡土墙总长度为 923.67 米，挡土墙持力层分别为填土、粉质粘土、昔格达组粉砂岩、泥岩、强风化花岗岩，其承载力特征值分别为fak=100kpa,210kpa,230kpa,520kpa,挡墙基础应嵌入持力层内不小于 500mm。1.2、工程特点本工程的工程量较大，主要表现在挡土墙分段多，长度大，现场四周斜坡较多，坡度比较大，在施工时应考虑斜坡土质对施工的影响，尤其是下雨天施工，注意滑坡和塌方，因此，要科学、合理、有序地组织施工。甲方、设计单位、监理、施工单位积极相互配合，对工程施工进行全面控制，施工单位在施工期间，根据工程进度要求每天合理地安排作业班次。1.3、挡土墙的分类1.3.1 直立式挡土墙1.3.2 倾斜式挡土墙1.3.3 扩展式挡土墙1.3.4 衡重式挡土墙2、施工准备2.1、施工技术及管理人员要了解该工程的地质资料和必要水文地质资料，并掌握该工程场地和斜坡处管线（管道、电缆）、地下构筑物等情况。2.2、施工技术及管理人员要认真熟悉图纸，会同甲方及设计等有关部门做好图纸的会审工作，并及时进行现场交底。编制好施工方案，使施工方案在质量、技术方面能适应建材、建工发展水平，确保施工过程顺利进行。2.3、测量人员应根据给定的坐标控制点，按照图纸要求进行施工场地控制网布置，设置测量标志，做好控制网点的保护，并做到交底正确、交接清楚。3、施工措施该工程挡土墙采用浆砌毛石挡墙，毛石强度等级为 MU30,10 米及 10 米以上高度挡墙采用M7.5 水泥沙浆砌筑，10 米以下高度挡墙采用 M5.0 水泥沙浆砌筑，挡墙抹灰及勾缝均采用 M10 水泥沙浆，墙背填料采用砂性土或碎石土。如遇挡墙基底承载力不满足设计要求时，应采用增设C15 片石砼扩大基础的方法进行处理。绁水孔 PVC 管 DN82,间距 3 米，成品字形排列。3.1、施工顺序场地平整定位放线基础开挖验槽制作垫层砌筑基础砌筑挡墙土方回填3.2 毛石基础砌筑基础开挖后，须经甲方、地质、质监、监理、设计等单位共同验基合格后方可下基。3.2.1 砌毛石基础应双面拉准线，第一皮按所放的基础边线砌筑，以上各皮按准线砌筑。3.2.2 砌第一皮毛石时，应选用有较大平面的石块，先在基坑底铺设沙浆，再将毛石砌上，并使毛石的大面向下。3.2.3 砌每一皮毛石时，应分皮卧砌，并应上下错缝，内外搭砌，不得采用先砌外面石块后中间填心的砌筑方法，石块间较大的空隙应先填塞沙浆后用碎石实不得采用先摆碎石块后塞...
