光纤压力及位移传感器特性的研究

光纤压力及位移传感器特性的研究_第1页
1/4

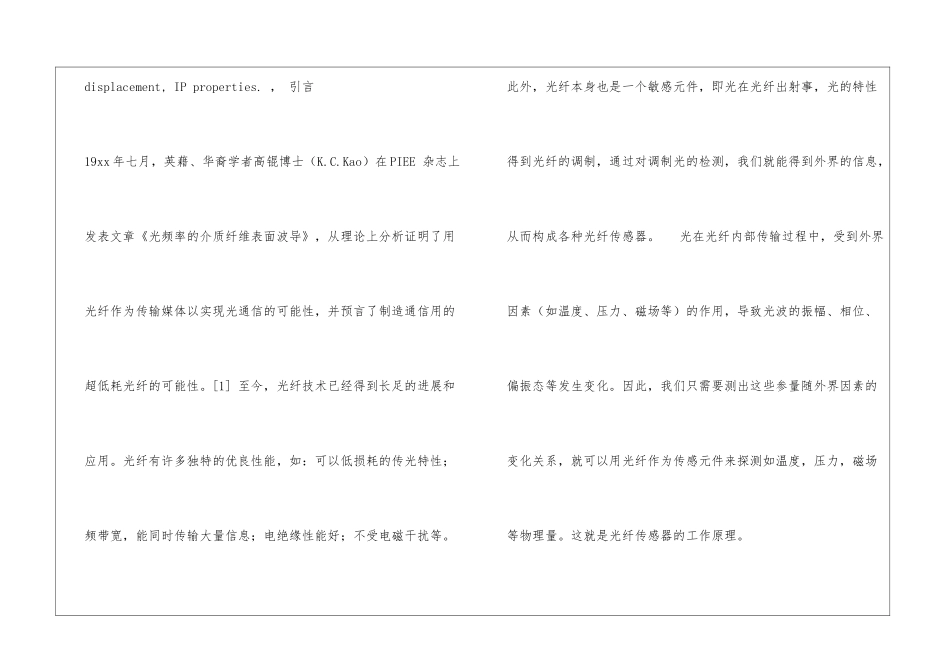

光纤压力及位移传感器特性的研究_第2页
2/4
光纤压力及位移传感器特性的研究_第3页
3/4
光纤压力及位移传感器特性的讨论光纤压力及位移传感器特性的讨论nickirk本实验是旨在测试 LED 光源 IP 特性,光纤纤端光场径向分布,光纤纤端光场轴向分布,反射式光纤位移传感,微弯式光纤位移传感的实验。光纤,光场分布,位移,反射式,IP 特性Abstract: In this experiment, weve studied the IP characteristics of the LED illuminant, thedistribution of the light field along the axial and radial direction at the end of the optical fiber, and we have also studied the properties of the optical fiber when it is slightly bended.Keywords: optical fiber, distribution of light field, displacement, IP properties. , 引言19xx 年七月,英藉、华裔学者高锟博士(K.C.Kao)在 PIEE 杂志上发表文章《光频率的介质纤维表面波导》,从理论上分析证明了用光纤作为传输媒体以实现光通信的可能性,并预言了制造通信用的超低耗光纤的可能性。[1] 至今,光纤技术已经得到长足的进展和应用。光纤有许多独特的优良性能,如:可以低损耗的传光特性;频带宽,能同时传输大量信息;电绝缘性能好;不受电磁干扰等。此外,光纤本身也是一个敏感元件,即光在光纤出射事,光的特性得到光纤的调制,通过对调制光的检测,我们就能得到外界的信息,从而构成各种光纤传感器。 光在光纤内部传输过程中,受到外界因素(如温度、压力、磁场等)的作用,导致光波的振幅、相位、偏振态等发生变化。因此,我们只需要测出这些参量随外界因素的变化关系,就可以用光纤作为传感元件来探测如温度,压力,磁场等物理量。这就是光纤传感器的工作原理。, 实验原理本实验所用的光纤传感实验仪采纳了强度型光纤传感的方式,这里分别讨论透射调制、反射调制和微弯调制的基本传感原理,并在纤端光场分布函数的基础上,建立相应的理论分析方法。 0.050.010.10.160.150.380.20.570.250.750.30.90.351.030.41.250.451.54 0.51.880.552.120.62.320.652.480.72.630.752.740.82.850.852.970.93.10.953.2413.391.053.531.13.641.153.741.23.821.253.891.33.941.353.971.441.454.021.54.031.63.981.73.891.83.831.93.7623.642.13.412.23.192.332.42.862.52.72.72.262.92.033.11.733.31.463.51.313.71.073.90.954.10.814.30.674.50.594.70.474.90.425.10.345.30.275.50.235.70.155.90.136.10.16.30.056.50.046.70.02
