新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案VIP免费

新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案_第1页
1/15

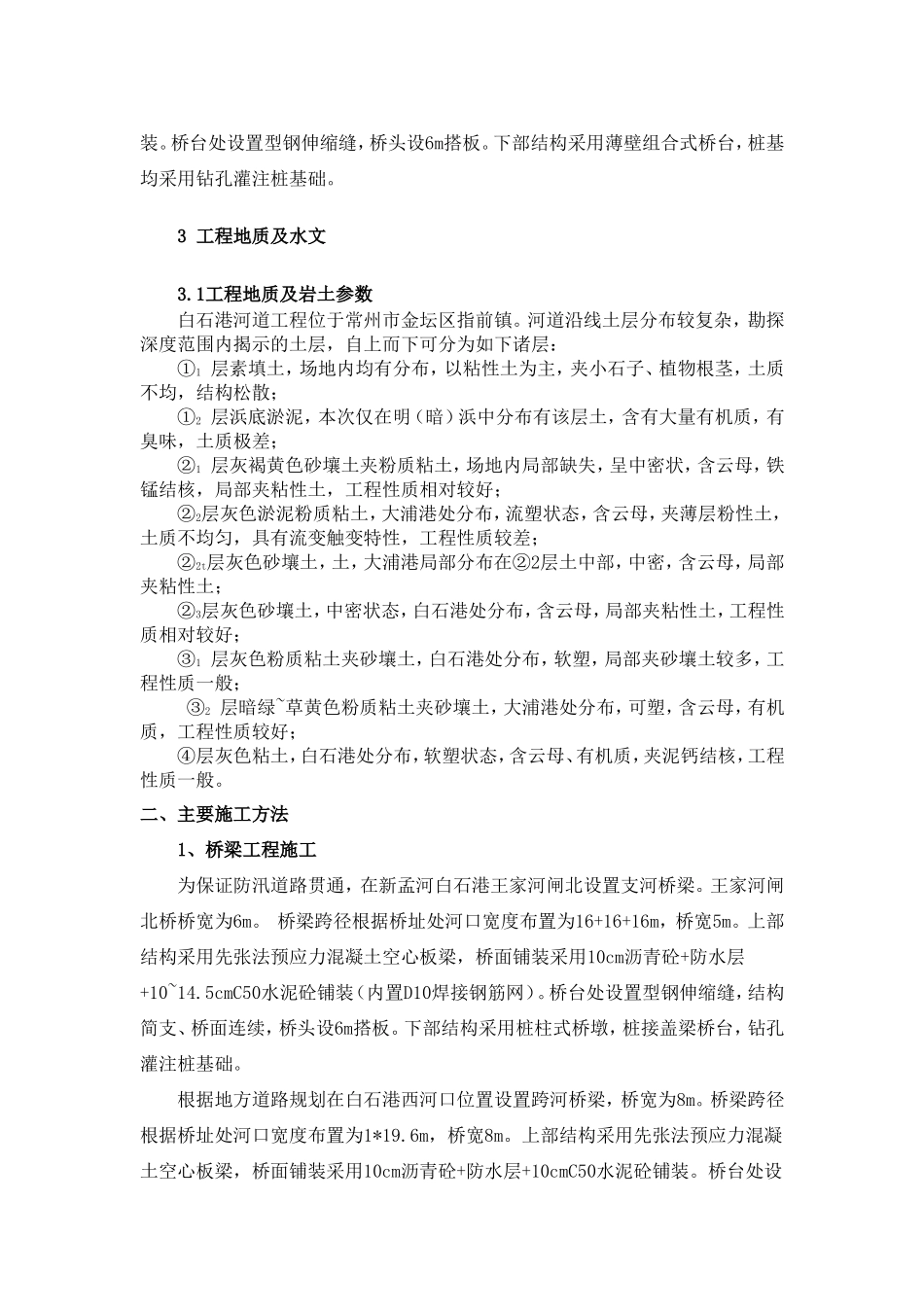

新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案_第2页
2/15

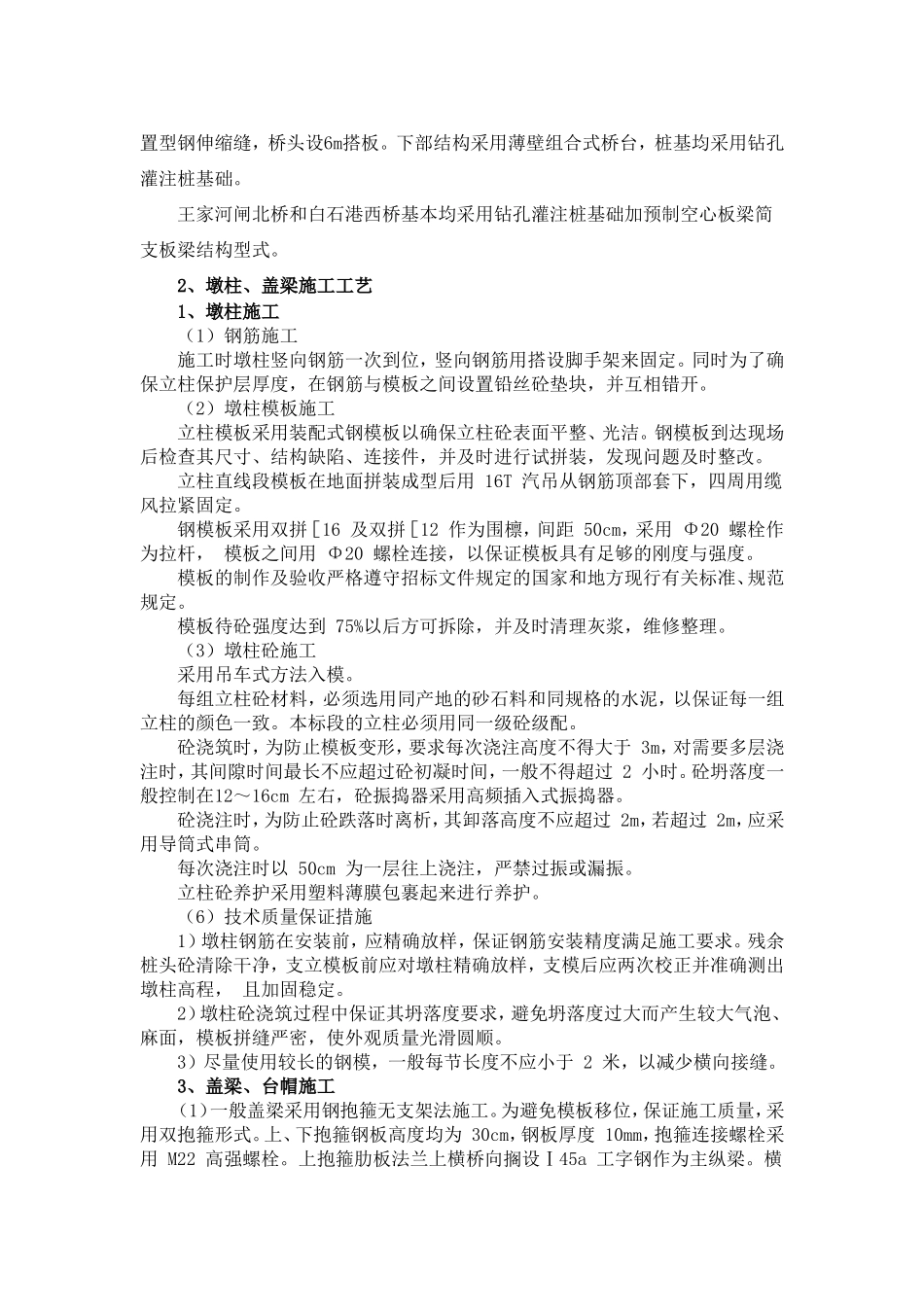

新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案_第3页
3/15
新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案一、工程概况新孟河延伸拓浚(金坛)及综合配套整治工程白石港工程位于常州市金坛区指前镇,包含白石港入湖河道。为了保证防汛道路贯通,在新孟河白石港王家河闸北设置支河桥梁;根据地方道路规划在白石港西河口位置设置跨河桥梁。王家河闸北桥桥宽为6m,白石港西桥桥宽为8m,设计荷载均为公路Ⅱ级。序号河道桩号跨径(m)上部结构下部结构1王家河闸北桥3×16先张法预应力混凝土空心板桩柱式桥墩、桩接盖梁桥台2白石港西桥1×19.6先张法预应力混凝土空心板薄壁组合式桥台1.1王家河闸北桥工程概况1、基本概况为保证防汛道路贯通,在新孟河白石港王家河闸北设置支河桥梁。王家河闸北桥桥宽为6m。2、桥梁布置桥梁跨径根据桥址处河口宽度布置为16+16+16m,桥宽6m。上部结构采用先张法预应力混凝土空心板梁,桥面铺装采用10cm沥青砼+防水层+10~14.5cmC50水泥砼铺装(内置D10焊接钢筋网)。桥台处设置型钢伸缩缝,结构简支、桥面连续,桥头设6m搭板。下部结构采用桩柱式桥墩,桩接盖梁桥台,钻孔灌注桩基础。1.2白石港西桥工程概况1、基本概况根据甲方道路规划在白石港西河口位置设置跨河桥梁,桥宽为8m。2、桥梁布置桥梁跨径根据桥址处河口宽度布置为1*19.6m,桥宽8m。上部结构采用先张法预应力混凝土空心板梁,桥面铺装采用10cm沥青砼+防水层+10cmC50水泥砼铺装。桥台处设置型钢伸缩缝,桥头设6m搭板。下部结构采用薄壁组合式桥台,桩基均采用钻孔灌注桩基础。3工程地质及水文3.1工程地质及岩土参数白石港河道工程位于常州市金坛区指前镇。河道沿线土层分布较复杂,勘探深度范围内揭示的土层,自上而下可分为如下诸层:①1层素填土,场地内均有分布,以粘性土为主,夹小石子、植物根茎,土质不均,结构松散;①2层浜底淤泥,本次仅在明(暗)浜中分布有该层土,含有大量有机质,有臭味,土质极差;②1层灰褐黄色砂壤土夹粉质粘土,场地内局部缺失,呈中密状,含云母,铁锰结核,局部夹粘性土,工程性质相对较好;②2层灰色淤泥粉质粘土,大浦港处分布,流塑状态,含云母,夹薄层粉性土,土质不均匀,具有流变触变特性,工程性质较差;②2t层灰色砂壤土,土,大浦港局部分布在②2层土中部,中密,含云母,局部夹粘性土;②3层灰色砂壤土,中密状态,白石港处分布,含云母,局部夹粘性土,工程性质相对较好;③1层灰色粉质粘土夹砂壤土,白石港处分布,软塑,局部夹砂壤土较多,工程性质一般;③2层暗绿~草黄色粉质粘土夹砂壤土,大浦港处分布,可塑,含云母,有机质,工程性质较好;④层灰色粘土,白石港处分布,软塑状态,含云母、有机质,夹泥钙结核,工程性质一般。二、主要施工方法1、桥梁工程施工为保证防汛道路贯通,在新孟河白石港王家河闸北设置支河桥梁。王家河闸北桥桥宽为6m。桥梁跨径根据桥址处河口宽度布置为16+16+16m,桥宽5m。上部结构采用先张法预应力混凝土空心板梁,桥面铺装采用10cm沥青砼+防水层+10~14.5cmC50水泥砼铺装(内置D10焊接钢筋网)。桥台处设置型钢伸缩缝,结构简支、桥面连续,桥头设6m搭板。下部结构采用桩柱式桥墩,桩接盖梁桥台,钻孔灌注桩基础。根据地方道路规划在白石港西河口位置设置跨河桥梁,桥宽为8m。桥梁跨径根据桥址处河口宽度布置为1*19.6m,桥宽8m。上部结构采用先张法预应力混凝土空心板梁,桥面铺装采用10cm沥青砼+防水层+10cmC50水泥砼铺装。桥台处设置型钢伸缩缝,桥头设6m搭板。下部结构采用薄壁组合式桥台,桩基均采用钻孔灌注桩基础。王家河闸北桥和白石港西桥基本均采用钻孔灌注桩基础加预制空心板梁简支板梁结构型式。2、墩柱、盖梁施工工艺1、墩柱施工(1)钢筋施工施工时墩柱竖向钢筋一次到位,竖向钢筋用搭设脚手架来固定。同时为了确保立柱保护层厚度,在钢筋与模板之间设置铅丝砼垫块,并互相错开。(2)墩柱模板施工立柱模板采用装配式钢模板以确保立柱砼表面平整、光洁。钢模板到达现场后检查其尺寸、结构缺陷、连接件,并及时进行试拼装,发现问题及时整改。立柱直线段模板在地面拼装成型后用16T汽吊从钢筋顶部套下,四周用缆风拉...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

新孟河延伸拓浚(金坛区)及综合配套整治工程指前镇综合配套整治工程二标段桥梁施工方案
