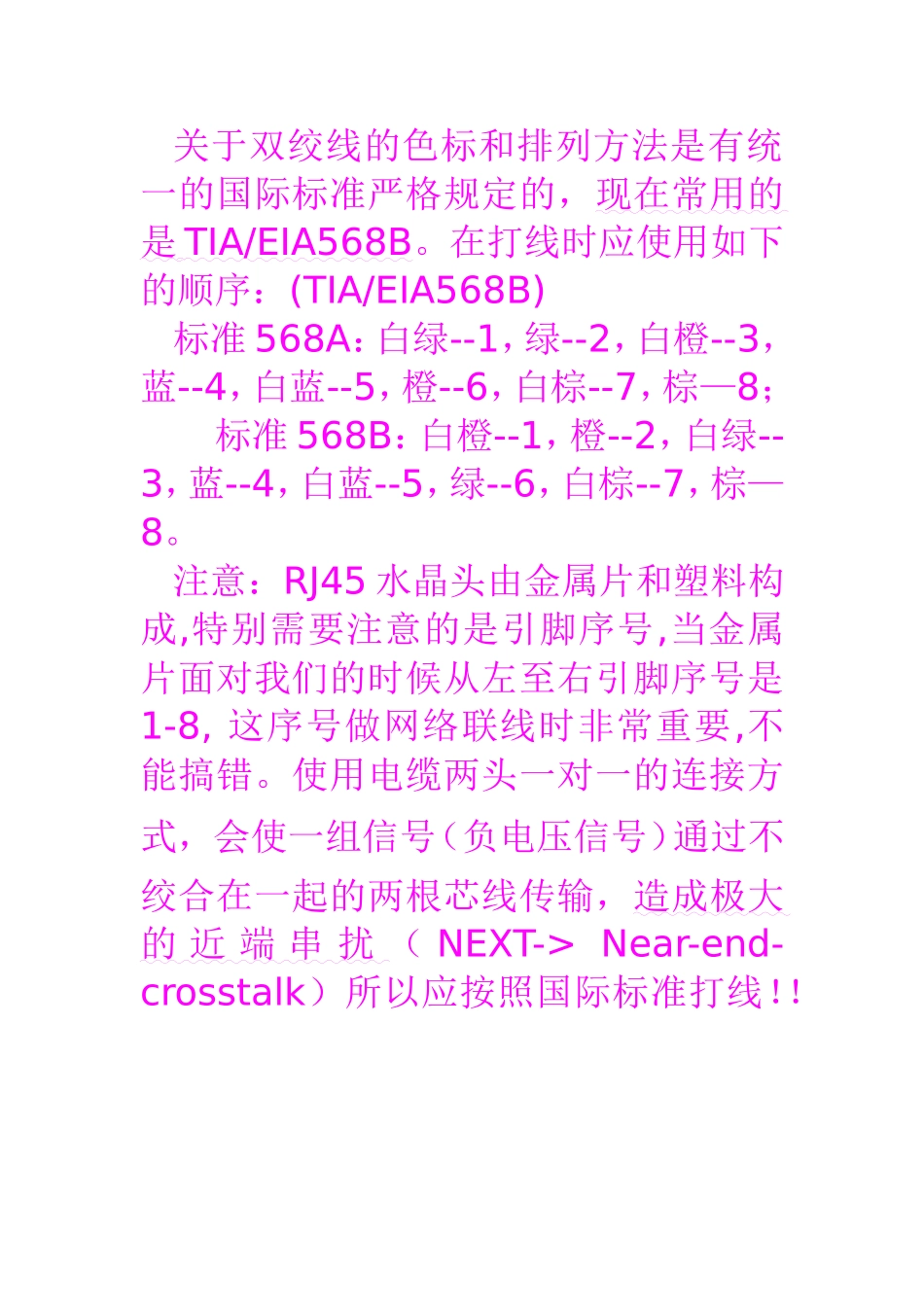

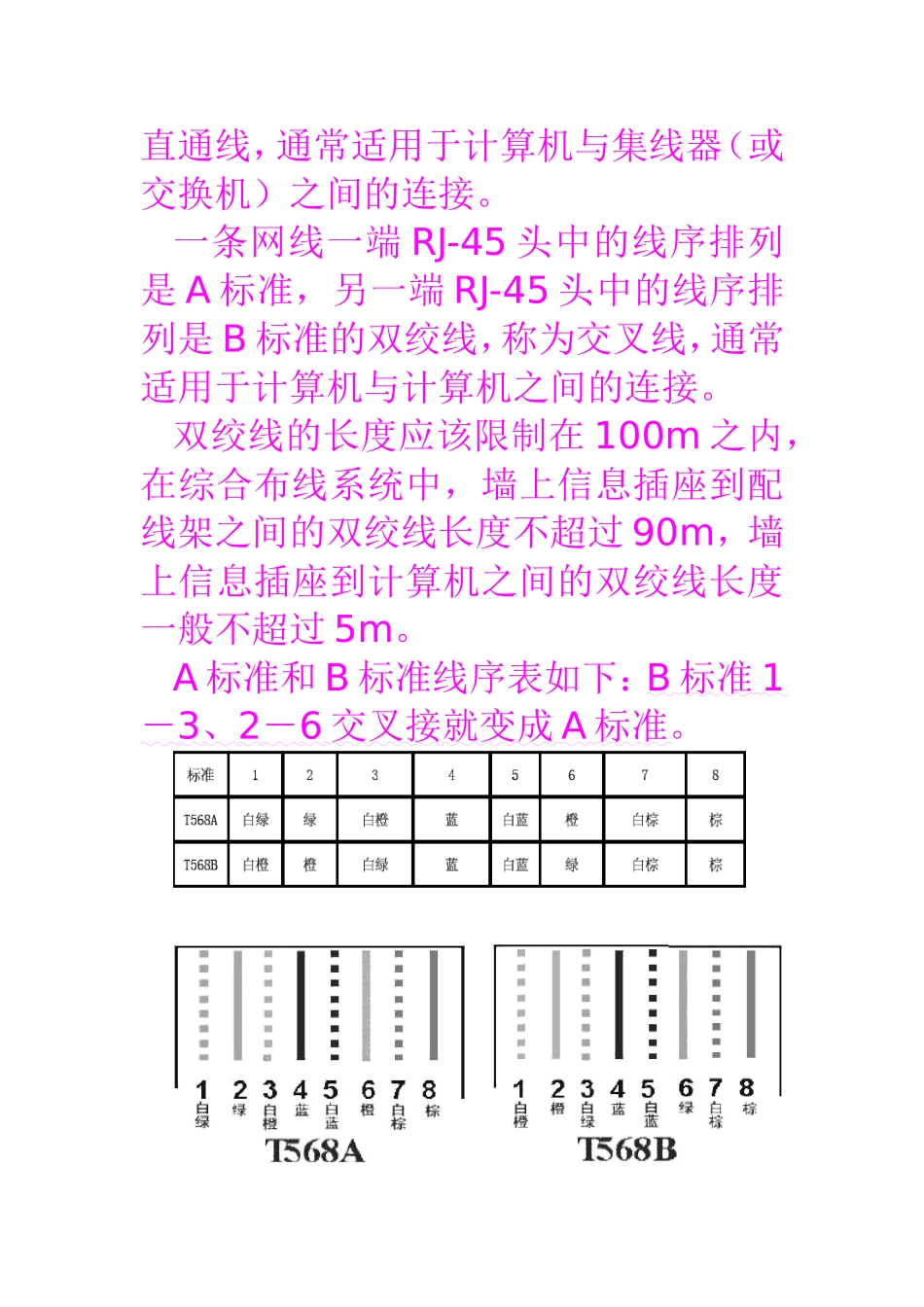

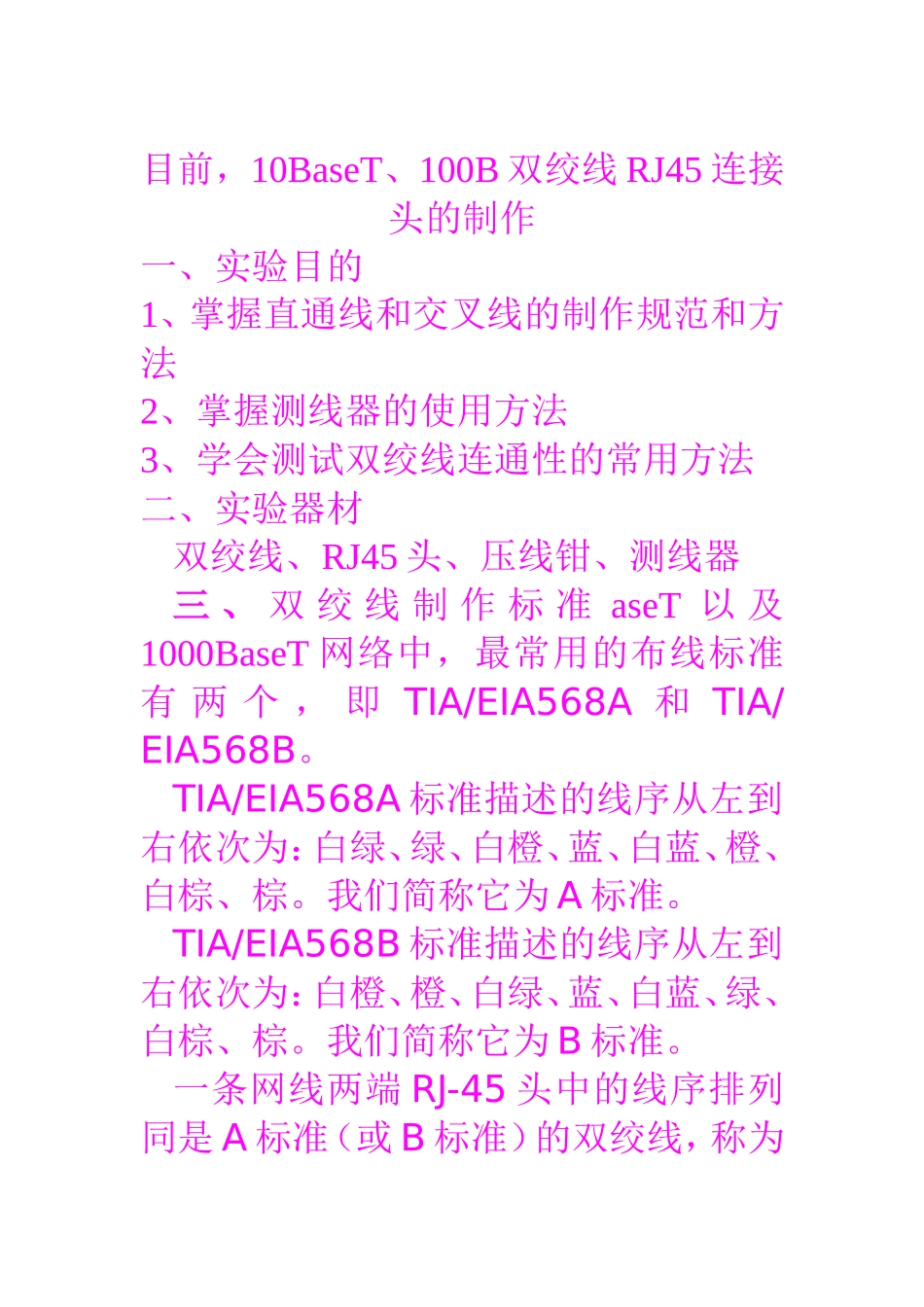

目前，10BaseT、100B双绞线RJ45连接头的制作一、实验目的1、掌握直通线和交叉线的制作规范和方法2、掌握测线器的使用方法3、学会测试双绞线连通性的常用方法二、实验器材双绞线、RJ45头、压线钳、测线器三、双绞线制作标准aseT以及1000BaseT网络中，最常用的布线标准有两个，即TIA/EIA568A和TIA/EIA568B。TIA/EIA568A标准描述的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。我们简称它为A标准。TIA/EIA568B标准描述的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。我们简称它为B标准。一条网线两端RJ-45头中的线序排列同是A标准（或B标准）的双绞线，称为直通线，通常适用于计算机与集线器（或交换机）之间的连接。一条网线一端RJ-45头中的线序排列是A标准，另一端RJ-45头中的线序排列是B标准的双绞线，称为交叉线，通常适用于计算机与计算机之间的连接。双绞线的长度应该限制在100m之内，在综合布线系统中，墙上信息插座到配线架之间的双绞线长度不超过90m，墙上信息插座到计算机之间的双绞线长度一般不超过5m。A标准和B标准线序表如下：B标准1－3、2－6交叉接就变成A标准。关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B)标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8；标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕—8。注意：RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！四、写出按TIA/EIA568B标准制作直通线的步骤答：（1）裁线、插入保护套（没有）保护套可免）、剥外皮，剪取适当长度的网线，然后再用双绞线剥线器将双绞线的外皮除去3cm，注意不能伤及双绞线；（2）分线、排线。将双绞线按B标准捋直，按左起白橙、橙；白绿、蓝；白蓝、绿；白棕、棕。（具体看教师示范）（3）切线。将裸露出的双绞线剪下只剩1.4cm的长度。（4）插入RJ-45头，将双绞线按左起白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕—8同时放入RJ-45接头的引脚内。第一只引脚内应该放白橙色的线，其余类推。（5）检查。检查线序是否正确，是否都插到头顶部，线的外皮是否插入RJ-45头8mm。（6）压线。用压线钳压接RJ-45接头，注意金属铜片要压入塑料套槽0.5～0.8mm左右。（7）重复上述步骤，制作另一头。（8）测试。常用测试方法有三种:首先是目测，检查线序，到位情况，压线情况；其次是用简易测线器测试，依据指示灯情况判定连接是否正确；最后是联机测试，实际联网一测便知。五、制作交叉连接线步骤交叉线的制作步骤与直通线的制作步骤相同，只是双绞线的一端采用TIA/EIA568B标准，另一端采用TIA/EIA568A标准。附：局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45...
