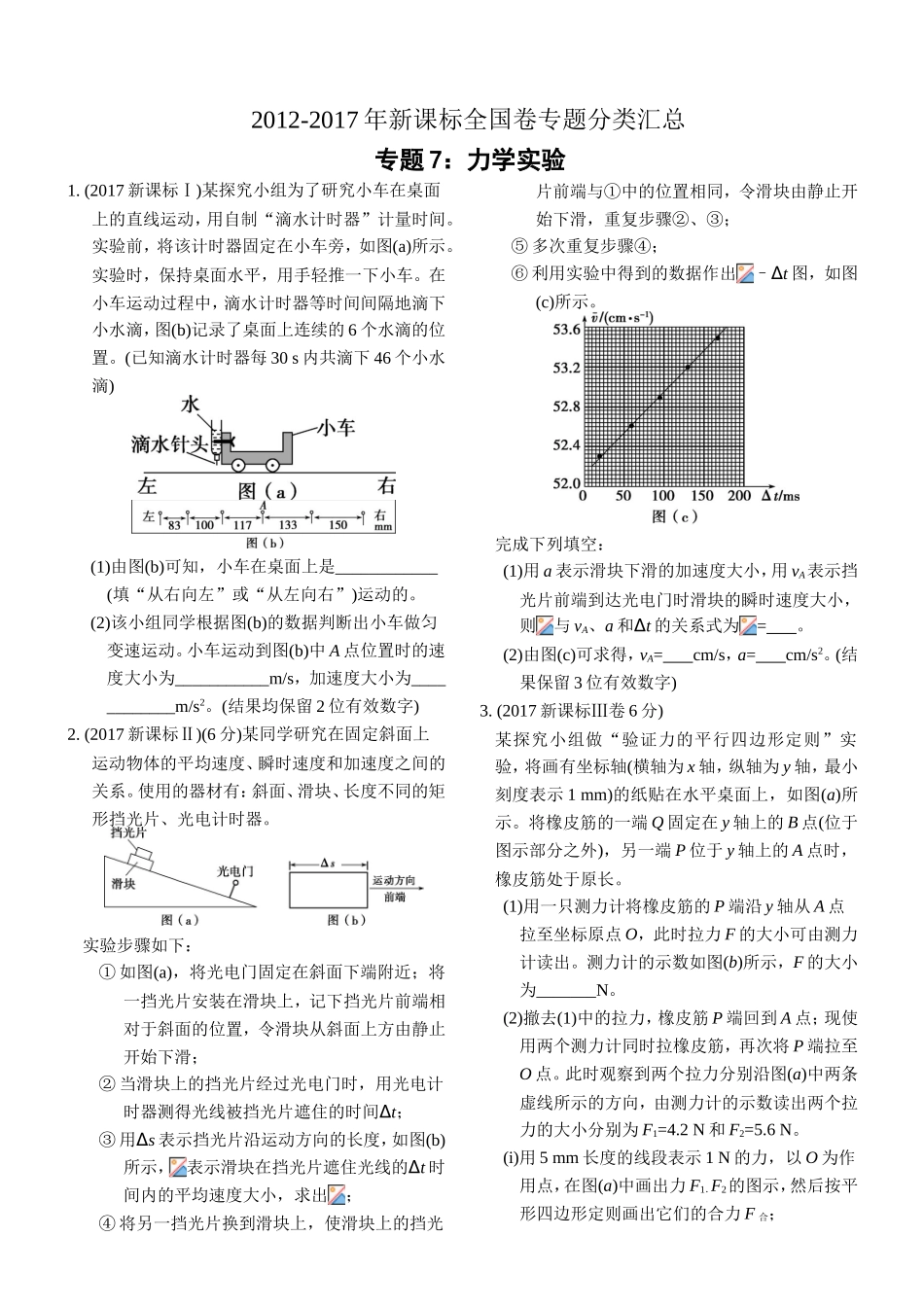

2012-2017年新课标全国卷专题分类汇总专题7：力学实验1.(2017新课标Ⅰ)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。实验前，将该计时器固定在小车旁，如图(a)所示。实验时，保持桌面水平，用手轻推一下小车。在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续的6个水滴的位置。(已知滴水计时器每30s内共滴下46个小水滴)(1)由图(b)可知，小车在桌面上是____________(填“从右向左”或“从左向右”)运动的。(2)该小组同学根据图(b)的数据判断出小车做匀变速运动。小车运动到图(b)中A点位置时的速度大小为___________m/s，加速度大小为____________m/s2。(结果均保留2位有效数字)2.(2017新课标Ⅱ)(6分)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系。使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器。实验步骤如下：①如图(a)，将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间∆t；③用∆s表示挡光片沿运动方向的长度，如图(b)所示，表示滑块在挡光片遮住光线的∆t时间内的平均速度大小，求出；④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；⑤多次重复步骤④；⑥利用实验中得到的数据作出–∆t图，如图(c)所示。完成下列填空：(1)用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则与vA、a和∆t的关系式为=。(2)由图(c)可求得，vA=cm/s，a=cm/s2。(结果保留3位有效数字)3.(2017新课标Ⅲ卷6分)某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1mm)的纸贴在水平桌面上，如图(a)所示。将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长。(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出。测力计的示数如图(b)所示，F的大小为_______N。(2)撤去(1)中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点。此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1=4.2N和F2=5.6N。(i)用5mm长度的线段表示1N的力，以O为作用点，在图(a)中画出力F1．F2的图示，然后按平形四边形定则画出它们的合力F合；(ii)F合的大小为_______N，F合与拉力F的夹角的正切值为________。若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则。1．(2016年新课标全国卷I)某同学用图(a)所示的实验装置验证机械能守恒定律，其中打点计时器的电源为交流电源，可以使用的频率有20Hz、30Hz和40Hz。打出纸带的一部分如图(b)所示。该同学在实验中没有记录交流电的频率f，需要用实验数据和其它题给条件进行推算。图（a）(1)若从打出的纸带可判定重物匀加速下落，利用f和图(b)中给出的物理量可以写出：在打点计时器打出B点时，重物下落的速度大小为______________，打出C点时重物下落的速度大小为_____________，重物下落的加速度大小为_____________。图（b）(2)已测得=8.89cm，=9.50cm，=10.10cm；当地重力加速度大小为9.80m/s2，实验中重物受到的平均阻力大小约为其重力的1%，由此推算出f为________Hz。2．(2016年新课标全国卷II)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能。图（a）(1)实验中涉及下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________(填入代表步骤的序号)。图（b）(2)图(b)中M和L纸带是分别...
