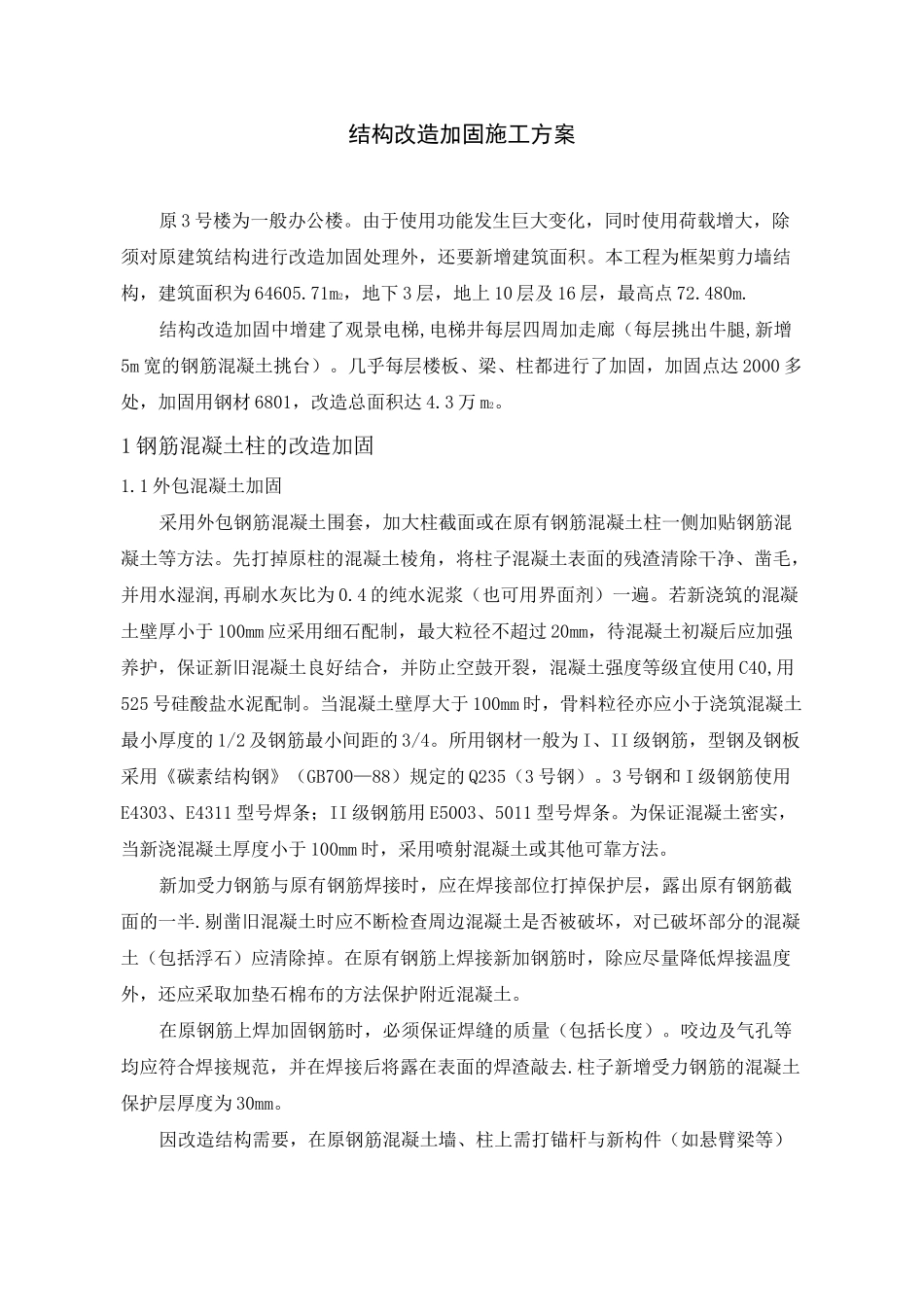

结构改造加固施工方案原 3 号楼为一般办公楼。由于使用功能发生巨大变化，同时使用荷载增大，除须对原建筑结构进行改造加固处理外，还要新增建筑面积。本工程为框架剪力墙结构，建筑面积为 64605.71m2，地下 3 层，地上 10 层及 16 层，最高点 72.480m.结构改造加固中增建了观景电梯,电梯井每层四周加走廊（每层挑出牛腿,新增5m 宽的钢筋混凝土挑台）。几乎每层楼板、梁、柱都进行了加固，加固点达 2000 多处，加固用钢材 6801，改造总面积达 4.3 万 m2。1 钢筋混凝土柱的改造加固1.1 外包混凝土加固采用外包钢筋混凝土围套，加大柱截面或在原有钢筋混凝土柱一侧加贴钢筋混凝土等方法。先打掉原柱的混凝土棱角，将柱子混凝土表面的残渣清除干净、凿毛，并用水湿润,再刷水灰比为 0.4 的纯水泥浆（也可用界面剂）一遍。若新浇筑的混凝土壁厚小于 100mm 应采用细石配制，最大粒径不超过 20mm，待混凝土初凝后应加强养护，保证新旧混凝土良好结合，并防止空鼓开裂，混凝土强度等级宜使用 C40,用525 号硅酸盐水泥配制。当混凝土壁厚大于 100mm 时，骨料粒径亦应小于浇筑混凝土最小厚度的 1/2 及钢筋最小间距的 3/4。所用钢材一般为 I、II 级钢筋，型钢及钢板采用《碳素结构钢》（GB700—88）规定的 Q235（3 号钢）。3 号钢和 I 级钢筋使用E4303、E4311 型号焊条；II 级钢筋用 E5003、5011 型号焊条。为保证混凝土密实，当新浇混凝土厚度小于 100mm 时，采用喷射混凝土或其他可靠方法。新加受力钢筋与原有钢筋焊接时，应在焊接部位打掉保护层，露出原有钢筋截面的一半.剔凿旧混凝土时应不断检查周边混凝土是否被破坏，对已破坏部分的混凝土（包括浮石）应清除掉。在原有钢筋上焊接新加钢筋时，除应尽量降低焊接温度外，还应采取加垫石棉布的方法保护附近混凝土。在原钢筋上焊加固钢筋时，必须保证焊缝的质量（包括长度）。咬边及气孔等均应符合焊接规范，并在焊接后将露在表面的焊渣敲去.柱子新增受力钢筋的混凝土保护层厚度为 30mm。因改造结构需要，在原钢筋混凝土墙、柱上需打锚杆与新构件（如悬臂梁等）拉结时，采用电动金刚石空心钻头钻孔机钻孔，孔深一般为 15〜20 倍钢筋直径•插入钢筋后用结构胶灌注严密，不留缝隙，并在使用前进行拉拔力试验，经设计认可后方可正式使用。施工过程中，也应抽样检验核查其拉拔力是否能满足要求.1. 2 包角钢加固在原柱子四角包 E100X10 角钢，并用乳胶水泥砂...
