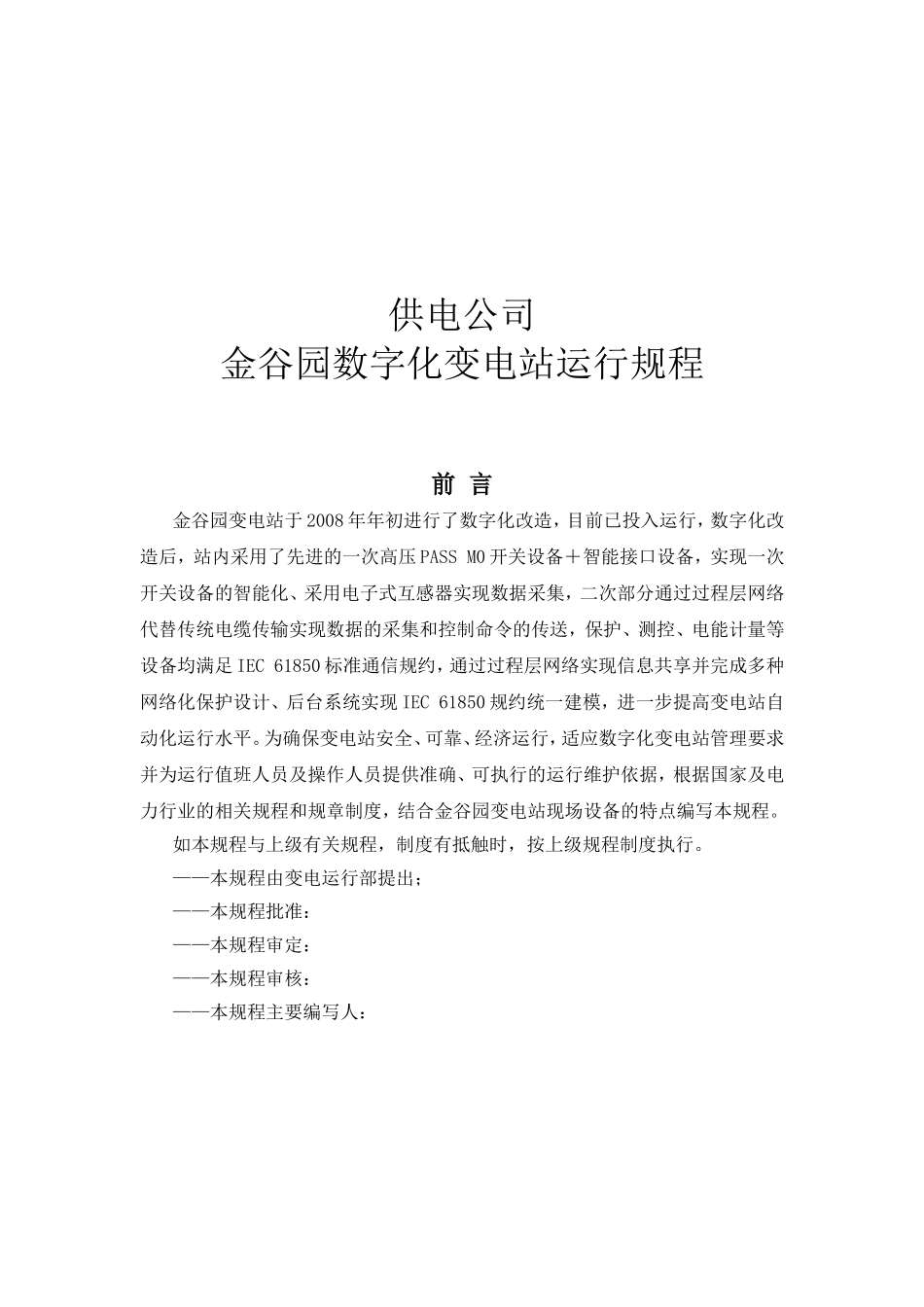

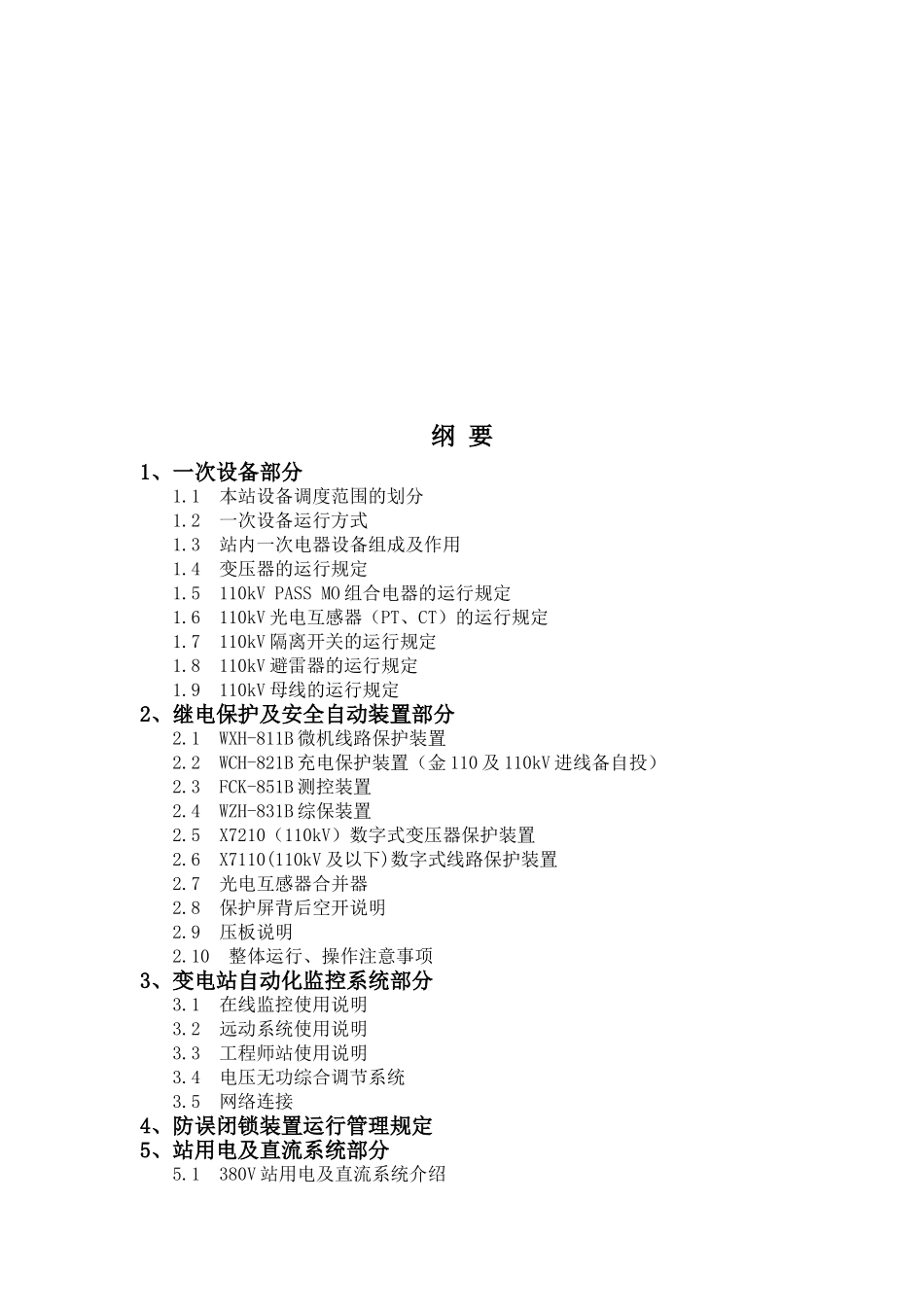

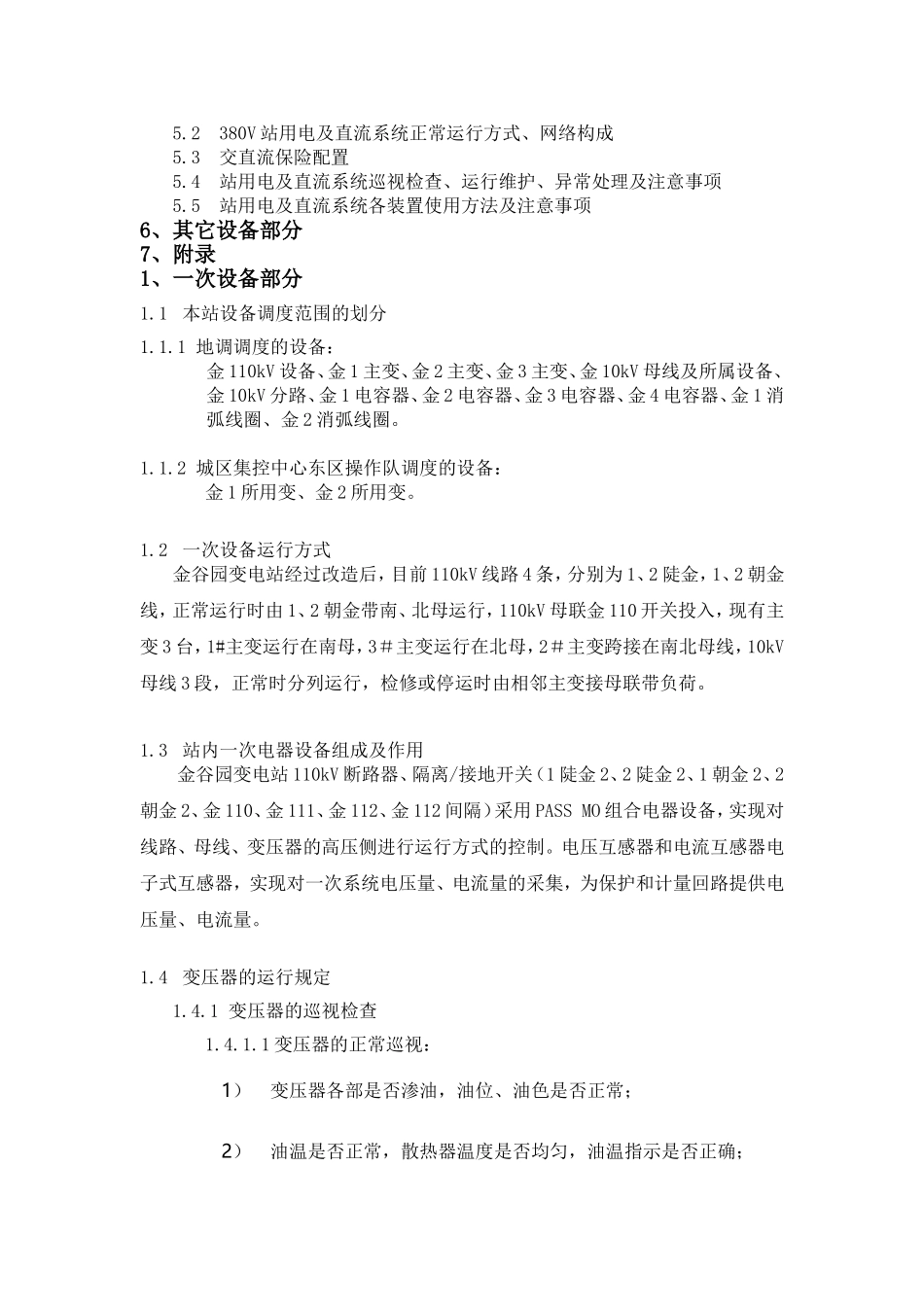

供电公司金谷园数字化变电站运行规程前言金谷园变电站于2008年年初进行了数字化改造，目前已投入运行，数字化改造后，站内采用了先进的一次高压PASSM0开关设备＋智能接口设备，实现一次开关设备的智能化、采用电子式互感器实现数据采集，二次部分通过过程层网络代替传统电缆传输实现数据的采集和控制命令的传送，保护、测控、电能计量等设备均满足IEC61850标准通信规约，通过过程层网络实现信息共享并完成多种网络化保护设计、后台系统实现IEC61850规约统一建模，进一步提高变电站自动化运行水平。为确保变电站安全、可靠、经济运行，适应数字化变电站管理要求并为运行值班人员及操作人员提供准确、可执行的运行维护依据，根据国家及电力行业的相关规程和规章制度，结合金谷园变电站现场设备的特点编写本规程。如本规程与上级有关规程，制度有抵触时，按上级规程制度执行。——本规程由变电运行部提出；——本规程批准：——本规程审定：——本规程审核：——本规程主要编写人：纲要1、一次设备部分1.1本站设备调度范围的划分1.2一次设备运行方式1.3站内一次电器设备组成及作用1.4变压器的运行规定1.5110kVPASSMO组合电器的运行规定1.6110kV光电互感器（PT、CT）的运行规定1.7110kV隔离开关的运行规定1.8110kV避雷器的运行规定1.9110kV母线的运行规定2、继电保护及安全自动装置部分2.1WXH-811B微机线路保护装置2.2WCH-821B充电保护装置（金110及110kV进线备自投）2.3FCK-851B测控装置2.4WZH-831B综保装置2.5X7210（110kV）数字式变压器保护装置2.6X7110(110kV及以下)数字式线路保护装置2.7光电互感器合并器2.8保护屏背后空开说明2.9压板说明2.10整体运行、操作注意事项3、变电站自动化监控系统部分3.1在线监控使用说明3.2远动系统使用说明3.3工程师站使用说明3.4电压无功综合调节系统3.5网络连接4、防误闭锁装置运行管理规定5、站用电及直流系统部分5.1380V站用电及直流系统介绍5.2380V站用电及直流系统正常运行方式、网络构成5.3交直流保险配置5.4站用电及直流系统巡视检查、运行维护、异常处理及注意事项5.5站用电及直流系统各装置使用方法及注意事项6、其它设备部分7、附录1、一次设备部分1.1本站设备调度范围的划分1.1.1地调调度的设备：金110kV设备、金1主变、金2主变、金3主变、金10kV母线及所属设备、金10kV分路、金1电容器、金2电容器、金3电容器、金4电容器、金1消弧线圈、金2消弧线圈。1.1.2城区集控中心东区操作队调度的设备：金1所用变、金2所用变。1.2一次设备运行方式金谷园变电站经过改造后，目前110kV线路4条，分别为1、2陡金，1、2朝金线，正常运行时由1、2朝金带南、北母运行，110kV母联金110开关投入，现有主变3台，1#主变运行在南母，3＃主变运行在北母，2＃主变跨接在南北母线，10kV母线3段，正常时分列运行，检修或停运时由相邻主变接母联带负荷。1.3站内一次电器设备组成及作用金谷园变电站110kV断路器、隔离/接地开关（1陡金2、2陡金2、1朝金2、2朝金2、金110、金111、金112、金112间隔）采用PASSMO组合电器设备，实现对线路、母线、变压器的高压侧进行运行方式的控制。电压互感器和电流互感器电子式互感器，实现对一次系统电压量、电流量的采集，为保护和计量回路提供电压量、电流量。1.4变压器的运行规定1.4.1变压器的巡视检查1.4.1.1变压器的正常巡视：1）变压器各部是否渗油，油位、油色是否正常；2）油温是否正常，散热器温度是否均匀，油温指示是否正确；3）声音是否均匀，有无异常响声；4）各侧套管瓷质部分是否清洁，有无破损、裂纹，放电痕迹；5）瓦斯继电器内有无气体，漏油，接线腐蚀现象；6）压力释放阀是否动作，干燥剂是否失效；7）强油风冷的油泵电机转速是否正常，有无过大震动及异常响声，油流继电器指示是否正确，控制箱内的接头有无发热，灯光指示是否良好；8）有载调压器指示本体与监视是否一致；9）外壳各部接地是否良好。1.4.1.2有载调压开关的巡视检查应与主变巡视同时进行，项目如下：1)控制屏上的分接开关位置指示器指示与实际相符；2)有载调压箱油枕油位指示是否正常；3)调压箱密封是否良好；4)调压瓦斯继电器内有无气体，有无...
