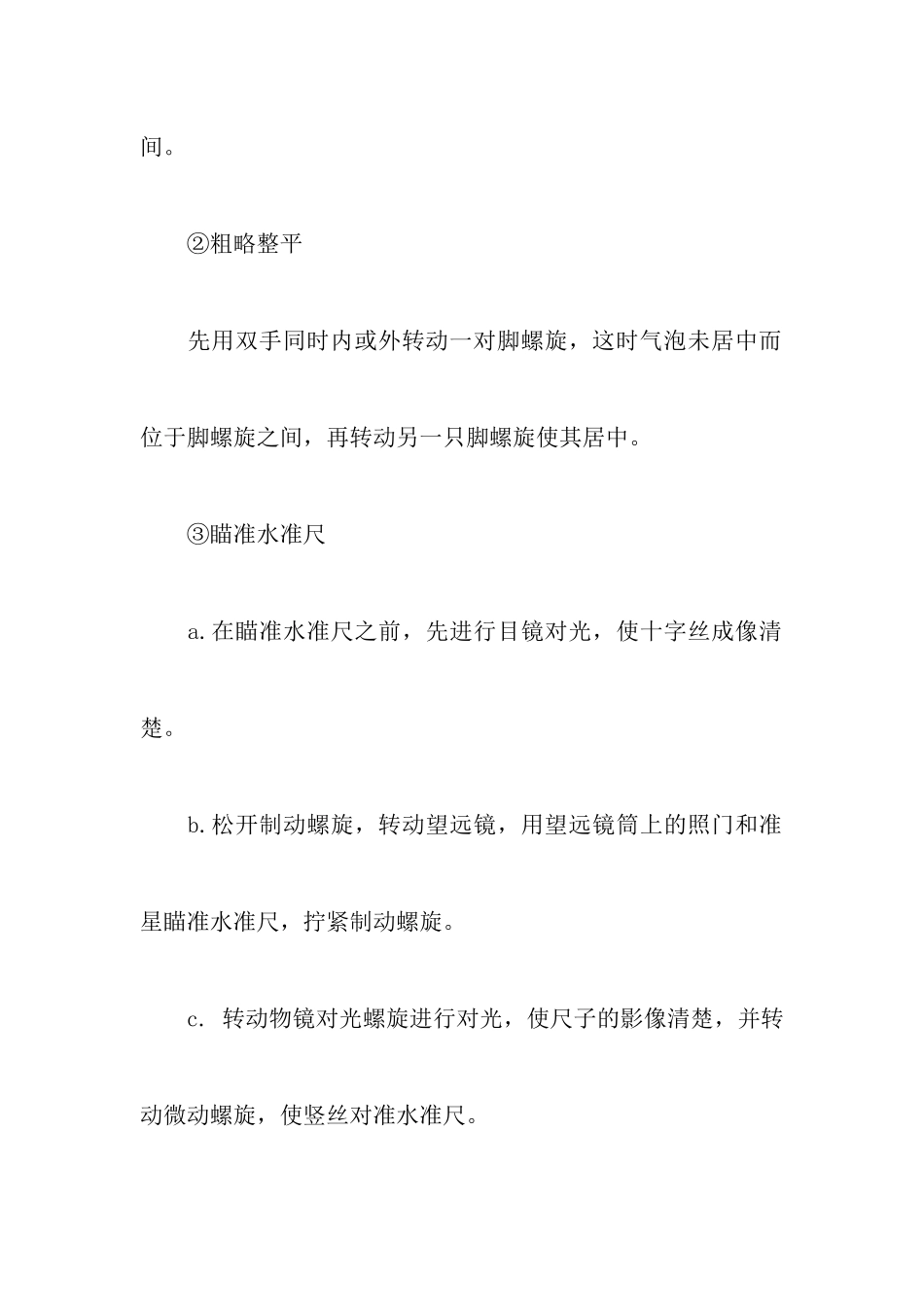

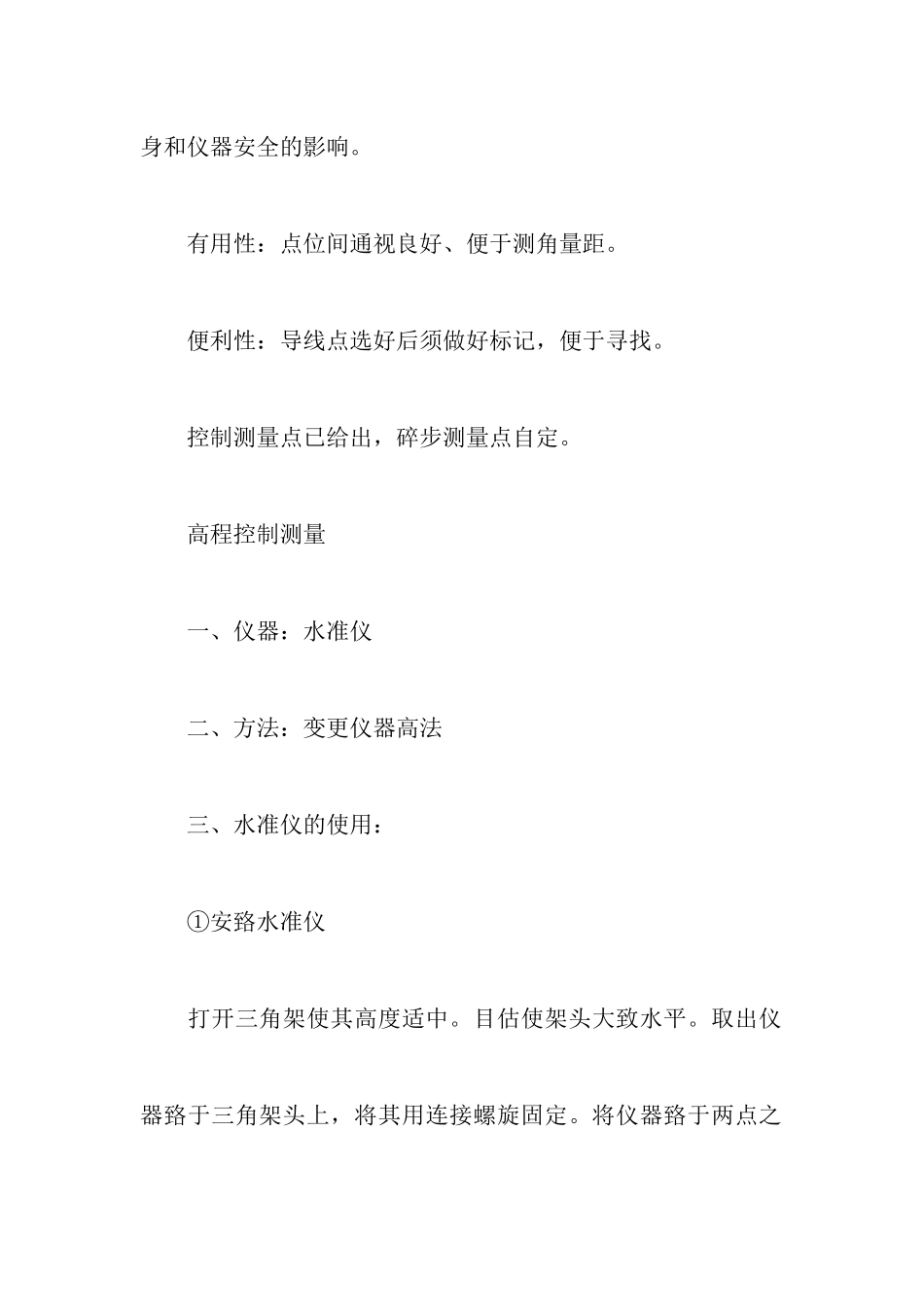

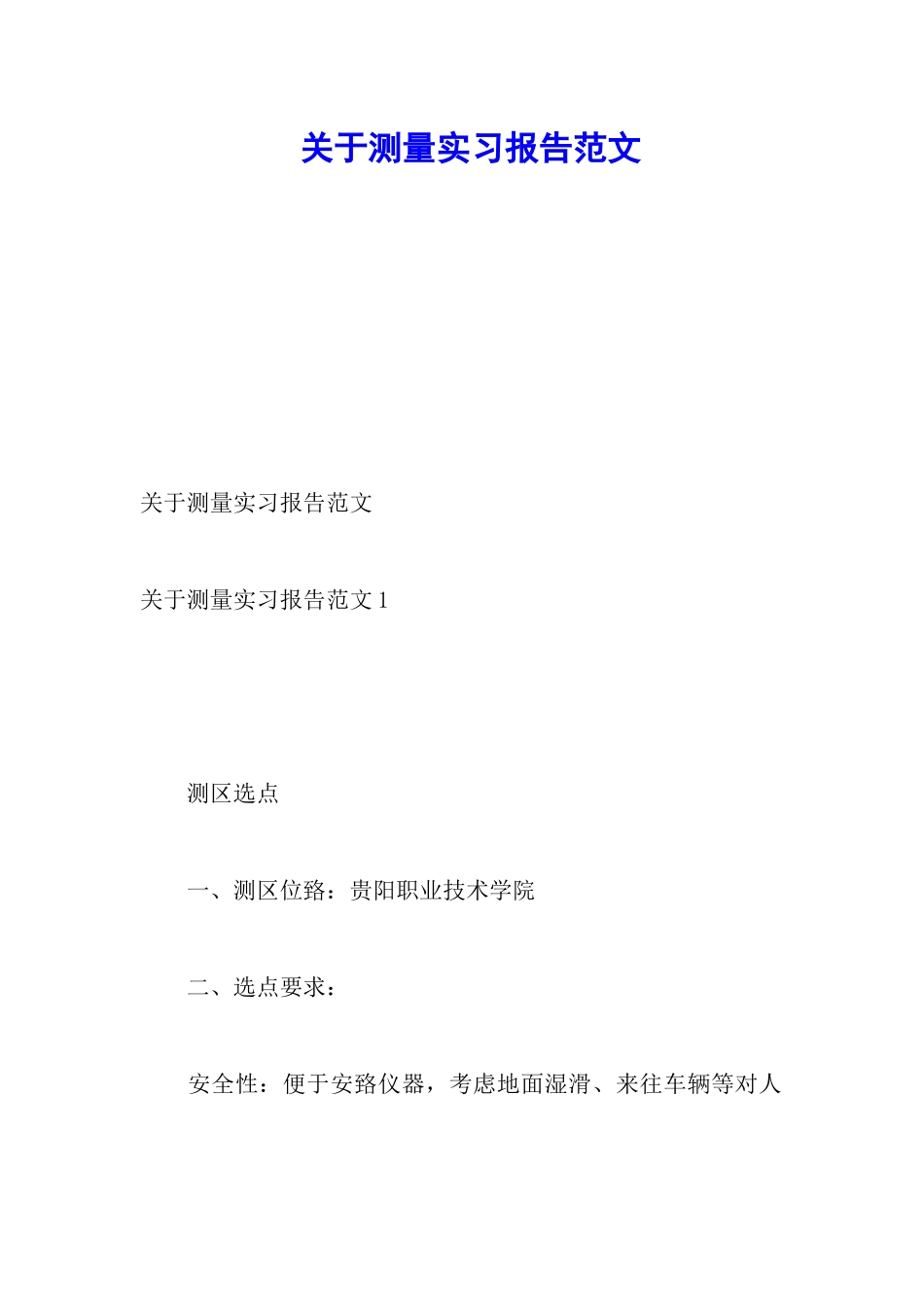

关于测量实习报告范文关于测量实习报告范文关于测量实习报告范文 1 测区选点 一、测区位臵：贵阳职业技术学院 二、选点要求： 安全性：便于安臵仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。 有用性：点位间通视良好、便于测角量距。 便利性：导线点选好后须做好标记，便于寻找。 控制测量点已给出，碎步测量点自定。 高程控制测量 一、仪器：水准仪 二、方法：变更仪器高法 三、水准仪的使用： ①安臵水准仪 打开三角架使其高度适中。目估使架头大致水平。取出仪器臵于三角架头上，将其用连接螺旋固定。将仪器臵于两点之间。 ②粗略整平 先用双手同时内或外转动一对脚螺旋，这时气泡未居中而位于脚螺旋之间，再转动另一只脚螺旋使其居中。 ③瞄准水准尺 a.在瞄准水准尺之前，先进行目镜对光，使十字丝成像清楚。 b.松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋。 c. 转动物镜对光螺旋进行对光，使尺子的影像清楚，并转动微动螺旋，使竖丝对准水准尺。 d.消除视差为了检验对光质量，可用眼睛在目镜后上下微微晃动，若发现十字丝与目标 像有相对移动，则须重新进行对光，直到眼睛上下移动而水准尺上读数不变为止. ④精确整平、读数 眼睛通过位于目镜左方的符合气泡观测窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。这时，即可用十字丝的中丝在尺上读数。 四、水准测量检核 本次测量采纳变更仪器高法进行检核。在测站上按前述方法读取前 后视读数，求出两点高差后，变更(升高或降低)仪器的高度再重复测量一次高差(仪器的变更高度应大于 10cm)，两次高度之差不应超过规定的容许值 6mm。满足要求时则取平均值作为观测站高差。否则，需要检查原因，重新观测。 全站仪测角度及坐标 导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。 一、踏勘选点及建立标志： 在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。 选点时应注意下列事项： 1 相邻点间应相互通视良好，地势平坦，便于测角和量距。 2 点位应选在土质坚实，便于安置仪器和保存标志的地方。 3 导线点应选在视野开阔的地方，便于碎部测量 4 导线点应有足够的密度，分布均匀，便于控制整个测区。 二、测角...
