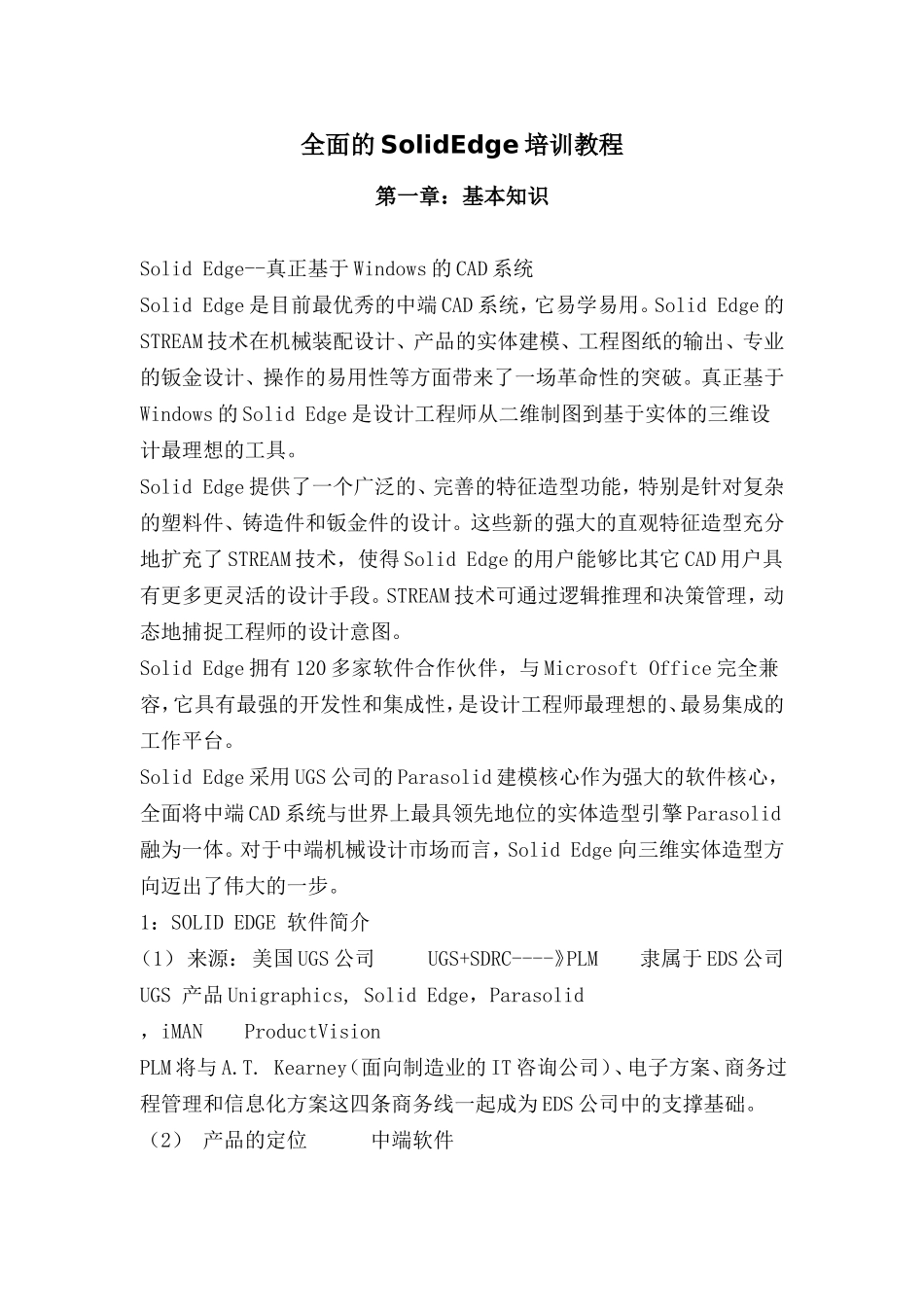

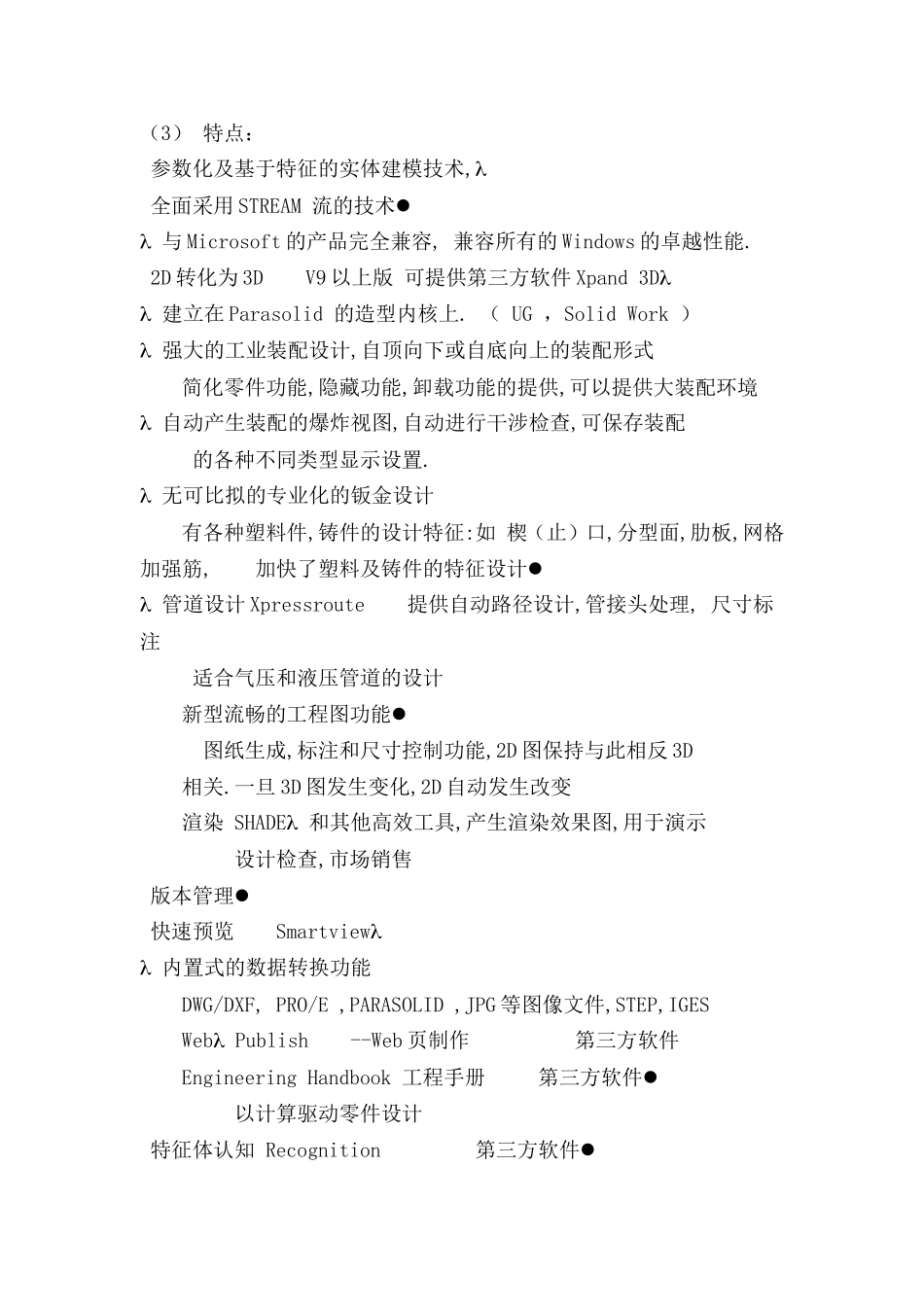

全面的SolidEdge培训教程第一章：基本知识SolidEdge--真正基于Windows的CAD系统SolidEdge是目前最优秀的中端CAD系统，它易学易用。SolidEdge的STREAM技术在机械装配设计、产品的实体建模、工程图纸的输出、专业的钣金设计、操作的易用性等方面带来了一场革命性的突破。真正基于Windows的SolidEdge是设计工程师从二维制图到基于实体的三维设计最理想的工具。SolidEdge提供了一个广泛的、完善的特征造型功能，特别是针对复杂的塑料件、铸造件和钣金件的设计。这些新的强大的直观特征造型充分地扩充了STREAM技术，使得SolidEdge的用户能够比其它CAD用户具有更多更灵活的设计手段。STREAM技术可通过逻辑推理和决策管理，动态地捕捉工程师的设计意图。SolidEdge拥有120多家软件合作伙伴，与MicrosoftOffice完全兼容，它具有最强的开发性和集成性，是设计工程师最理想的、最易集成的工作平台。SolidEdge采用UGS公司的Parasolid建模核心作为强大的软件核心，全面将中端CAD系统与世界上最具领先地位的实体造型引擎Parasolid融为一体。对于中端机械设计市场而言，SolidEdge向三维实体造型方向迈出了伟大的一步。1：SOLIDEDGE软件简介（1）来源：美国UGS公司UGS+SDRC----》PLM隶属于EDS公司UGS产品Unigraphics,SolidEdge，Parasolid，iMANProductVisionPLM将与A.T.Kearney（面向制造业的IT咨询公司）、电子方案、商务过程管理和信息化方案这四条商务线一起成为EDS公司中的支撑基础。（2）产品的定位中端软件（3）特点：参数化及基于特征的实体建模技术,全面采用STREAM流的技术与Microsoft的产品完全兼容,兼容所有的Windows的卓越性能.2D转化为3DV9以上版可提供第三方软件Xpand3D建立在Parasolid的造型内核上.（UG，SolidWork）强大的工业装配设计,自顶向下或自底向上的装配形式简化零件功能,隐藏功能,卸载功能的提供,可以提供大装配环境自动产生装配的爆炸视图,自动进行干涉检查,可保存装配的各种不同类型显示设置.无可比拟的专业化的钣金设计有各种塑料件,铸件的设计特征:如楔（止）口,分型面,肋板,网格加强筋,加快了塑料及铸件的特征设计管道设计Xpressroute提供自动路径设计,管接头处理,尺寸标注适合气压和液压管道的设计新型流畅的工程图功能图纸生成,标注和尺寸控制功能,2D图保持与此相反3D相关.一旦3D图发生变化,2D自动发生改变渲染SHADE和其他高效工具,产生渲染效果图,用于演示设计检查,市场销售版本管理快速预览Smartview内置式的数据转换功能DWG/DXF,PRO/E,PARASOLID,JPG等图像文件,STEP,IGESWebPublish--Web页制作第三方软件EngineeringHandbook工程手册第三方软件以计算驱动零件设计特征体认知Recognition第三方软件2.SOLIDEDGE主要内容SOLIDEDGE主要有本质5个设计环境:(1)SOLIDEDGEPART----零件造型环境.零件造型是通过对基本特征进一步添加和减少材料而生成.产生文件扩展名为.par(2)SOLIDEDGESHEETMETAL----钣金造型环境钣金造型也是通过对基本特征进一步添加和减少材料而生成产生文件扩展名为.psm(3)SOLIDEDGEASSEMBLY----装配环境用于装配已存在的零件或在装配中根据装配关系进行新的零件设计.零件根据装配关系放在一定位置,装配文件扩展名为本.ASM(4)SOLIDEDGEDRAFT-----工程图用于快速生成零件及装配产品的二维工程图工程图的文件扩展名为本.DFT(5)SOLIDEDGEWELDMENT------焊接在装配产品的基础上增加焊前和焊接处理,使其具有焊接的特征焊接文件的扩展名为.pwd3.SOLIDEDGE的界面简介主菜单mainmenu主工具条动态工具条smartstepribbonbar特征工具条工作区提示区DRAW工具条----在2D视图中4.零件造型的思路(1)先画草图Sketch，独立存在。(2)直接特征造型:特征造型命令画轮廓画轮廓或--------选参考面/产生新的参考面/选已存在的草图移动鼠标通过光标选择动态工具条上合适的参数退出2D进入3D预览,完成造型控制特征生成的方向SMARTSTEP----智能步骤,引导用户一步步完成造型.造型过程中,你可通过RIBBONBAR动态工具条返回任何一步5.参考面简介REFERENCEPLANE(1)三个主参考面TOP面---XYFRONT----XZRIGHT----YZ(2)产生新参考面的方...
