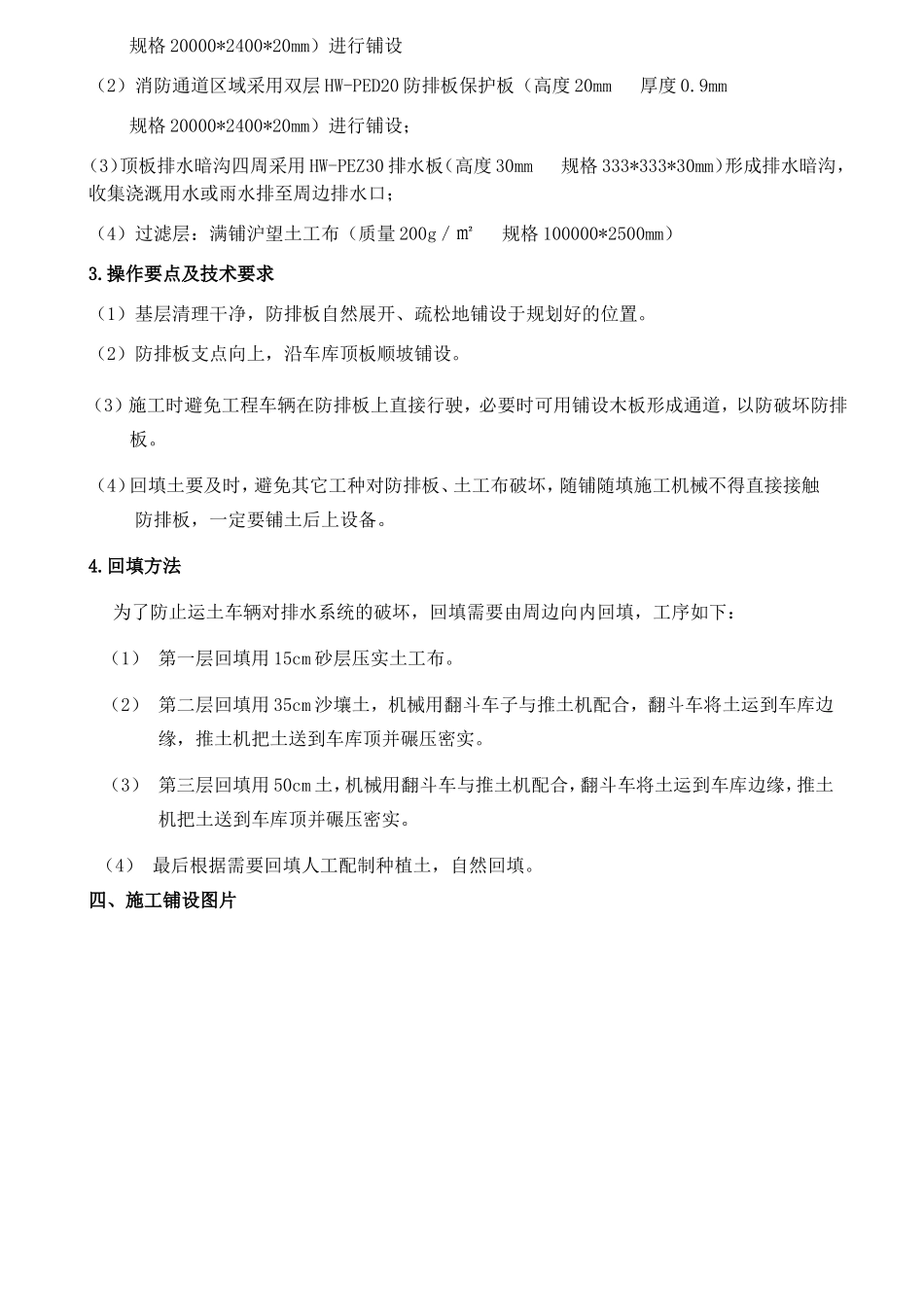

排水板施工方案一、防排板概述防排板—系采用高密度聚乙烯（HDPE）经挤出或吹塑法生产形成高密度聚乙烯土工膜，然后经特殊工艺压型在土工膜上压出封闭突起的半锥状、柱状、半球状壳体，形成的一种膜、壳连续、具有立体空间和一定空间支撑刚度、液体可以在其内流动排泄的板材。该种板材自身就具有防水、防植物根系穿刺的功能，板材具有平面内柔韧性好、空间刚度极高的特点，能够承受150Kpa的抗压负荷，是一种性能极好的工程防水保护材料。防排板具有营造层内排水、排放土壤内渗透水、防植物根系穿刺、层内积水疏导排泄、隔热、隔振、卷材防水系统软保护等功能于一体的排水、防护体系。防排板本身采用的是高密度聚乙烯（HDPE）片材，该材料本身是高分子防水材料，而且其本身构造的特性，可以起到排水、防水层柔性保护和耐根系穿刺等复合功能。本公司通过多年的实践经验，结合各大项目的实际情况，为满足业主新提出防排水板能满足一道防水效果的要求，我公司拟定一套施工措施。以下方案供业主参考。二、防排板施工节点图示三、排水系统安装工艺HW-PED20防排板的安装施工根据设计图要求铺设，板材的长边拼接采用热风焊接或热熔焊接的方式，搭接宽度为100mm；短边搭接宽度为100mm，短边搭接用台湾胶带粘接。聚酯土工布采用搭接的方式，长短边搭接长度各为100mm。1.工艺流程基层验收→规划弹线→空铺防排板→焊接搭接缝→铺设聚酯无纺布→自检验收→检查验收→覆土2.产品使用规格及参数（1）种植区域采用HW-PED20防排板保护板（高度20mm厚度0.9mm规格20000*2400*20mm）进行铺设（2）消防通道区域采用双层HW-PED20防排板保护板（高度20mm厚度0.9mm规格20000*2400*20mm）进行铺设；（3）顶板排水暗沟四周采用HW-PEZ30排水板（高度30mm规格333*333*30mm）形成排水暗沟，收集浇溉用水或雨水排至周边排水口；（4）过滤层：满铺沪望土工布（质量200g／㎡规格100000*2500mm）3.操作要点及技术要求（1）基层清理干净，防排板自然展开、疏松地铺设于规划好的位置。（2）防排板支点向上，沿车库顶板顺坡铺设。（3）施工时避免工程车辆在防排板上直接行驶，必要时可用铺设木板形成通道，以防破坏防排板。（4）回填土要及时，避免其它工种对防排板、土工布破坏，随铺随填施工机械不得直接接触防排板，一定要铺土后上设备。4.回填方法为了防止运土车辆对排水系统的破坏，回填需要由周边向内回填，工序如下：（1）第一层回填用15cm砂层压实土工布。（2）第二层回填用35cm沙壤土，机械用翻斗车子与推土机配合，翻斗车将土运到车库边缘，推土机把土送到车库顶并碾压密实。（3）第三层回填用50cm土，机械用翻斗车与推土机配合，翻斗车将土运到车库边缘，推土机把土送到车库顶并碾压密实。（4）最后根据需要回填人工配制种植土，自然回填。四、施工铺设图片五、成品保护1、已铺设的高密度聚乙烯（HDPE）防排板排水层，应采取措施进行保护，严禁在铺设的排水层上进行施工和运输，并应及时进行下道工序的施工。2、排水层施工时要注意已经完成的其他成品保护。六、应注意的质量问题1、排水板铺设前的场地要清扫干净，避免建筑废渣伤害排水板卷材2、搭接缝：搭接缝没有焊接牢固。3、卷材的收口：注意卷材收口处的固定，必须保证上层的无纺布整体覆盖住排水保护板，以免土体进入防排板空间内，阻塞排水。4.排水板铺设后，严禁施工斗车、三轮车或摩托车等车辆直接碾压排水板，造成破坏伤害七、安全保证措施1、作业人员应经过安全技术培训。2、材料存放于专人负责的库房，严禁烟火并挂有醒目警告标识和防火措施3、施工人员应佩戴安全帽、穿软底鞋、工作服，严禁在没有任何防护措施的情况下违章作业。4、用电源必须配置漏电保护装置。5、严禁在酒后作业，严禁乱摸、乱动非本工种的任何机械、电气设备。6、其他未尽事项按相应安全技术作业要求执行。7、遇六级以上的大风或下雨时，应暂停作业，雨后应先清扫施工现场，待地面略干不滑时再恢复工作。8、主体结构还在施工，时刻防止高空落物伤人。
