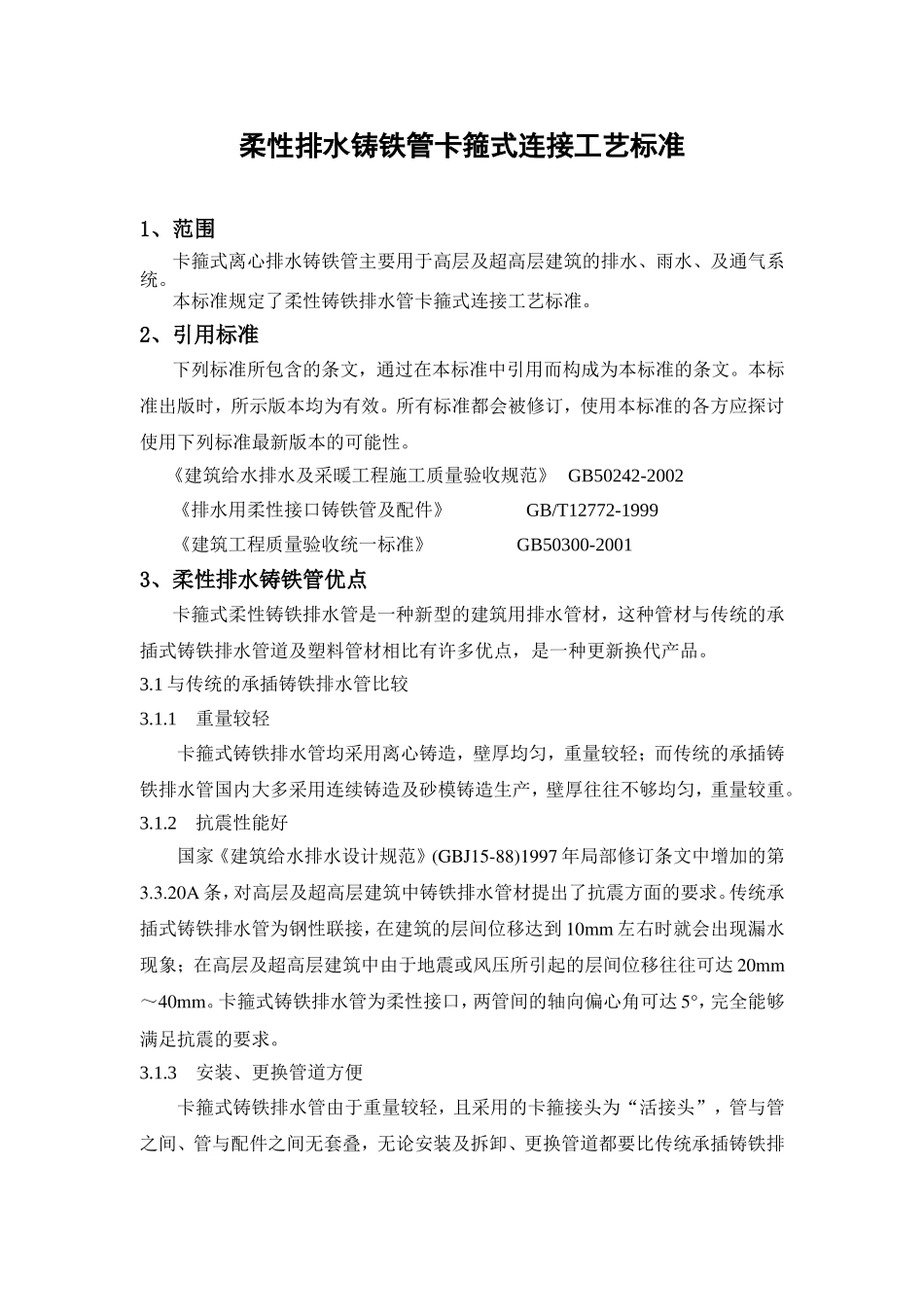

柔性排水铸铁管卡箍式连接工艺标准1、范围卡箍式离心排水铸铁管主要用于高层及超高层建筑的排水、雨水、及通气系统。本标准规定了柔性铸铁排水管卡箍式连接工艺标准。2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《排水用柔性接口铸铁管及配件》GB/T12772-1999《建筑工程质量验收统一标准》GB50300-20013、柔性排水铸铁管优点卡箍式柔性铸铁排水管是一种新型的建筑用排水管材，这种管材与传统的承插式铸铁排水管道及塑料管材相比有许多优点，是一种更新换代产品。3.1与传统的承插铸铁排水管比较3.1.1重量较轻卡箍式铸铁排水管均采用离心铸造，壁厚均匀，重量较轻；而传统的承插铸铁排水管国内大多采用连续铸造及砂模铸造生产，壁厚往往不够均匀，重量较重。3.1.2抗震性能好国家《建筑给水排水设计规范》(GBJ15-88)1997年局部修订条文中增加的第3.3.20A条，对高层及超高层建筑中铸铁排水管材提出了抗震方面的要求。传统承插式铸铁排水管为钢性联接，在建筑的层间位移达到10mm左右时就会出现漏水现象；在高层及超高层建筑中由于地震或风压所引起的层间位移往往可达20mm～40mm。卡箍式铸铁排水管为柔性接口，两管间的轴向偏心角可达5°，完全能够满足抗震的要求。3.1.3安装、更换管道方便卡箍式铸铁排水管由于重量较轻，且采用的卡箍接头为“活接头”，管与管之间、管与配件之间无套叠，无论安装及拆卸、更换管道都要比传统承插铸铁排水管道方便。人工费自然也就低。3.1.4噪音低由于采用柔性橡胶连接，可以有效地防止卫生器具等产生的噪音通过管道进行传递。由以上比较可见卡箍式离心铸铁排水管是传统铸铁排水管的换代产品，各方面的性能都比传统承插铸铁排水管要好。3.2与UPVC排水管道比较3.2.1噪音低铸铁排水管质量较大，它比质量轻的其它管道如UPVC管，ABS管，铜管，镀锌钢管更难引起振动，因而对直接通过管壁传递的噪音有良好的隔音作用。另外由于采用氯丁橡胶接口，使振动的传递也受到削弱。据美国一些实验室的试验表明，卡箍式铸铁排水管系统，与传统承插铸铁排水管系统、UPVC排水管系统、ABS排水管系统等相比是最安静的排水系统。3.2.2防火性能好UPVC管虽然为难燃自熄型管材，但在明火的作用下，如超过一定温度，仍会引起管道弯曲、变形以至破坏不能使用，甚至火势还会沿排水立管、地漏、清扫口与卫生器具的接管而向上蔓延。采用卡箍式离心铸铁排水管就能很好地解决这些问题。3.2.3寿命长UPVC管的理论寿命约为30～40年，而实际上是很难达到的，而卡箍式离心铸铁排水管的寿命则超过建筑物的预期寿命，虽然氯丁橡胶圈的寿命没有铸铁管寿命长，但更换橡胶圈比更换整个管道系统还是经济的。3.2.4膨胀、收缩系数小UPVC排水管的缺点之一就是线胀系数较大，约为铸铁管的6～8倍，所以UPVC排水管安装时一定要安装伸缩节。伸缩节安装在立管上没有什么问题，但在横管上安装就容易出现漏水现象。而卡箍式离心铸铁排水管的线胀系数仅为0.0105mm/mk，根本不存在以上问题。3.2.5耐磨性、耐高温性好UPVC排水塑料管虽然拥有重量轻，耐腐蚀，美观，安装方便，造价低等优点，但与卡箍式铸铁排水管相比还是有许多本身难以克服的缺点，在高层建筑中还是应当尽量采用铸铁排水管，而在超高层建筑则应优先采用防火性能好，寿命长，噪音低，抗震性能好且膨胀收缩小的柔性接口铸铁排水管。4、卡箍式离心铸铁排水管的组成卡箍式离心铸铁排水管由无承口离心铸铁管、无承口管道配件、卡箍及橡胶密封圈4大部件组成。4.1无承口离心铸铁管通常采用水平旋转离心式铸造工艺制造。为灰铸铁，管壁厚度均匀，管材材质密实，外壁美观，重量较传统的承插式铸铁管轻，无渗漏。管道的内外壁，普通管一般采用沥青漆保护，高档的采用环氧树脂漆保护，当对耐酸碱要求较高时也可采用搪瓷内衬保护。4.2无承口管道配件采用无箱射压造型铸造生产线制造，管径尺寸统一，管壁厚度均匀，外表美观，能与离心无承口铸铁管配套。其...
