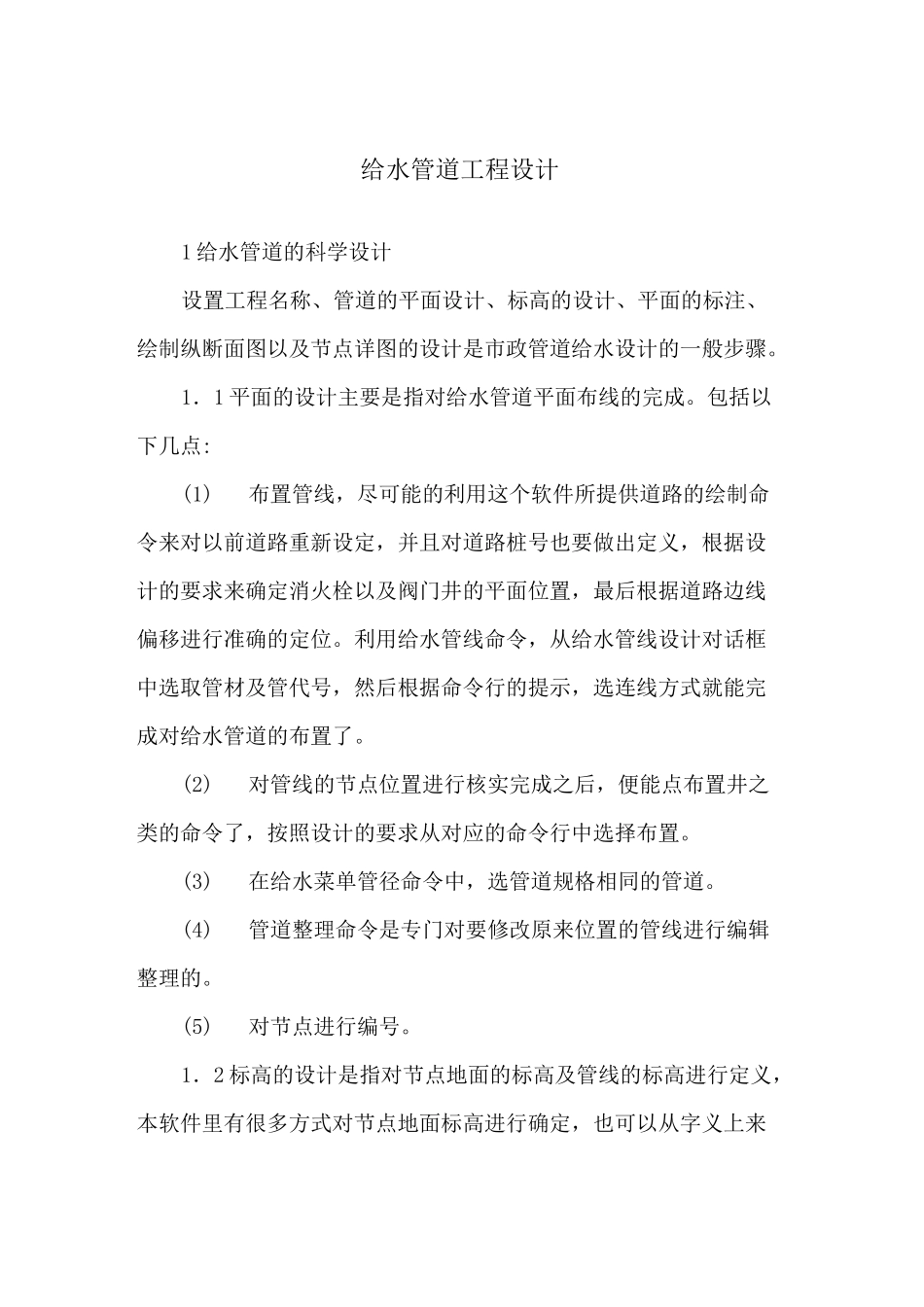

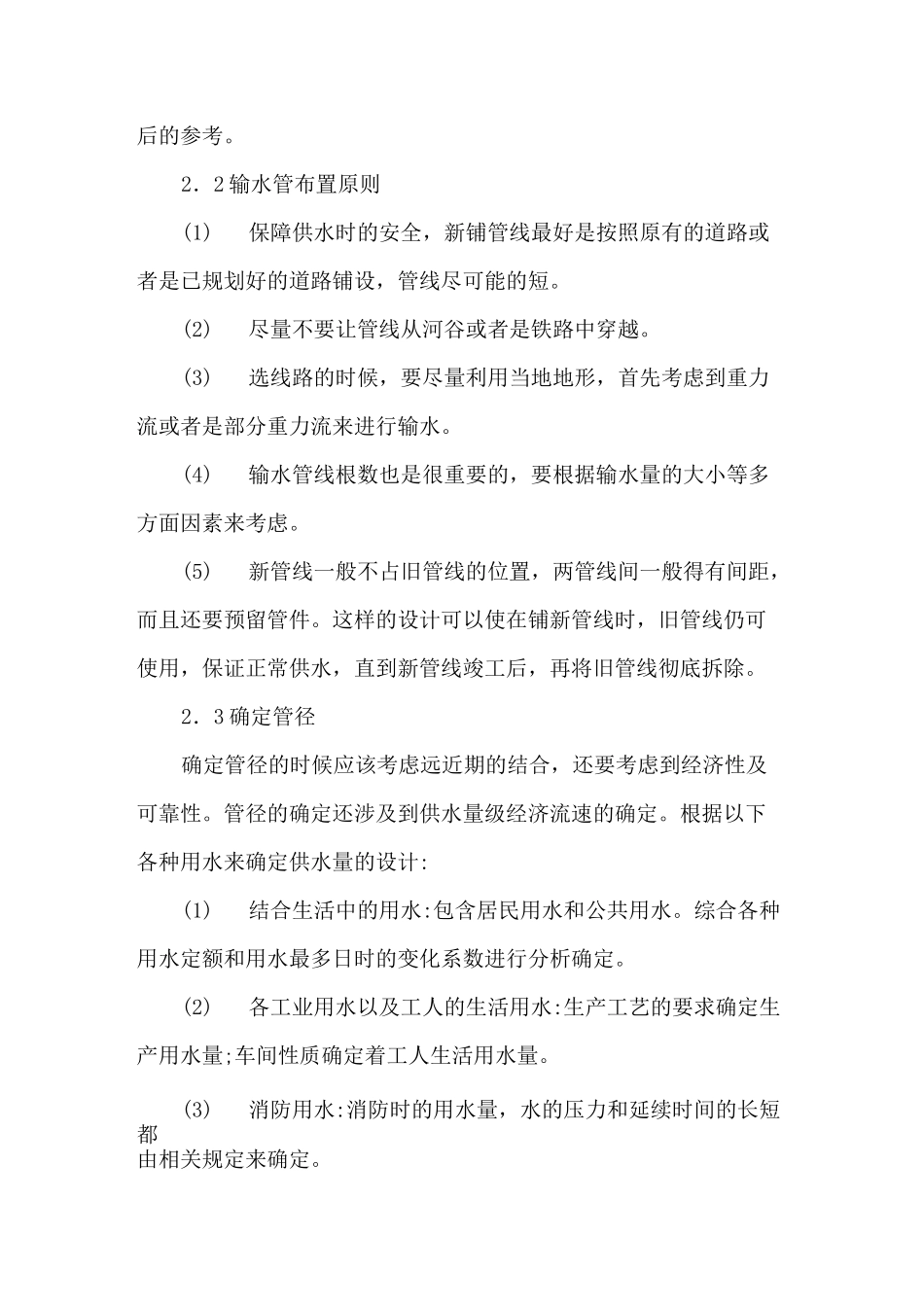

给水管道工程设计1 给水管道的科学设计设置工程名称、管道的平面设计、标高的设计、平面的标注、绘制纵断面图以及节点详图的设计是市政管道给水设计的一般步骤。1．1 平面的设计主要是指对给水管道平面布线的完成。包括以下几点:(1)布置管线，尽可能的利用这个软件所提供道路的绘制命令来对以前道路重新设定，并且对道路桩号也要做出定义，根据设计的要求来确定消火栓以及阀门井的平面位置，最后根据道路边线偏移进行准确的定位。利用给水管线命令，从给水管线设计对话框中选取管材及管代号，然后根据命令行的提示，选连线方式就能完成对给水管道的布置了。(2)对管线的节点位置进行核实完成之后，便能点布置井之类的命令了，按照设计的要求从对应的命令行中选择布置。(3)在给水菜单管径命令中，选管道规格相同的管道。(4)管道整理命令是专门对要修改原来位置的管线进行编辑整理的。(5)对节点进行编号。1．2 标高的设计是指对节点地面的标高及管线的标高进行定义，本软件里有很多方式对节点地面标高进行确定，也可以从字义上来看。路标高的计算算是比较严格的标高方式了，它是按照道路中心的地面标高和到管线位置的高度差或者是横坡等等的参数来定义标高的方式。1．3 管道的平面标注是指根据编辑的标注命令实现对管道的管径、管高及井编号等等的参数进行图面标注。例如想要查节点编号就选择标井编号，再根据提示选择想要标注的内容，最后选择确认，程序就会自动完成对井编号的平面标注。1．4 绘制纵断面图是指在菜单中设置管道纵断面图表头的内容，在设置项里边设管径的表示方法等等标注方式的设置。按照管道的设计要求，选取绘制断面种类等等，完成断面图的绘制。1．5 管道的节点详图是指在菜单里，选择的绘制节点图，严格规范的制作。2 给水管道的工程设计2．1 管道工程的设计程序在工程设计开始之前，先要收集整理相关工程资料。按照施工地点，对此地点的地质、水文、气候、地理等等的资料以及以后的发展做深入的了解，确定给水地点，并且还要按照我国相关规定和有关设备技术的规定对用水量进行计算，还要算出管径的大小。与此同时还要了解好各个用水户间的关系，看他们用的水质是不是一样，是不是从同一个下水道排水，是不是还有再利用的可能性等等。假如说这个工程是针对改造旧管道而设计的，那么在进行新管道制定前，应该结合旧管道图和当地水司竣工图，到当地现场勘查旧管道和分支管道位置，并做记录，当做以后的参考。2．2 输水管...
