标段工程烧结页岩砖墙体表面泛霜处理措施VIP专享VIP免费

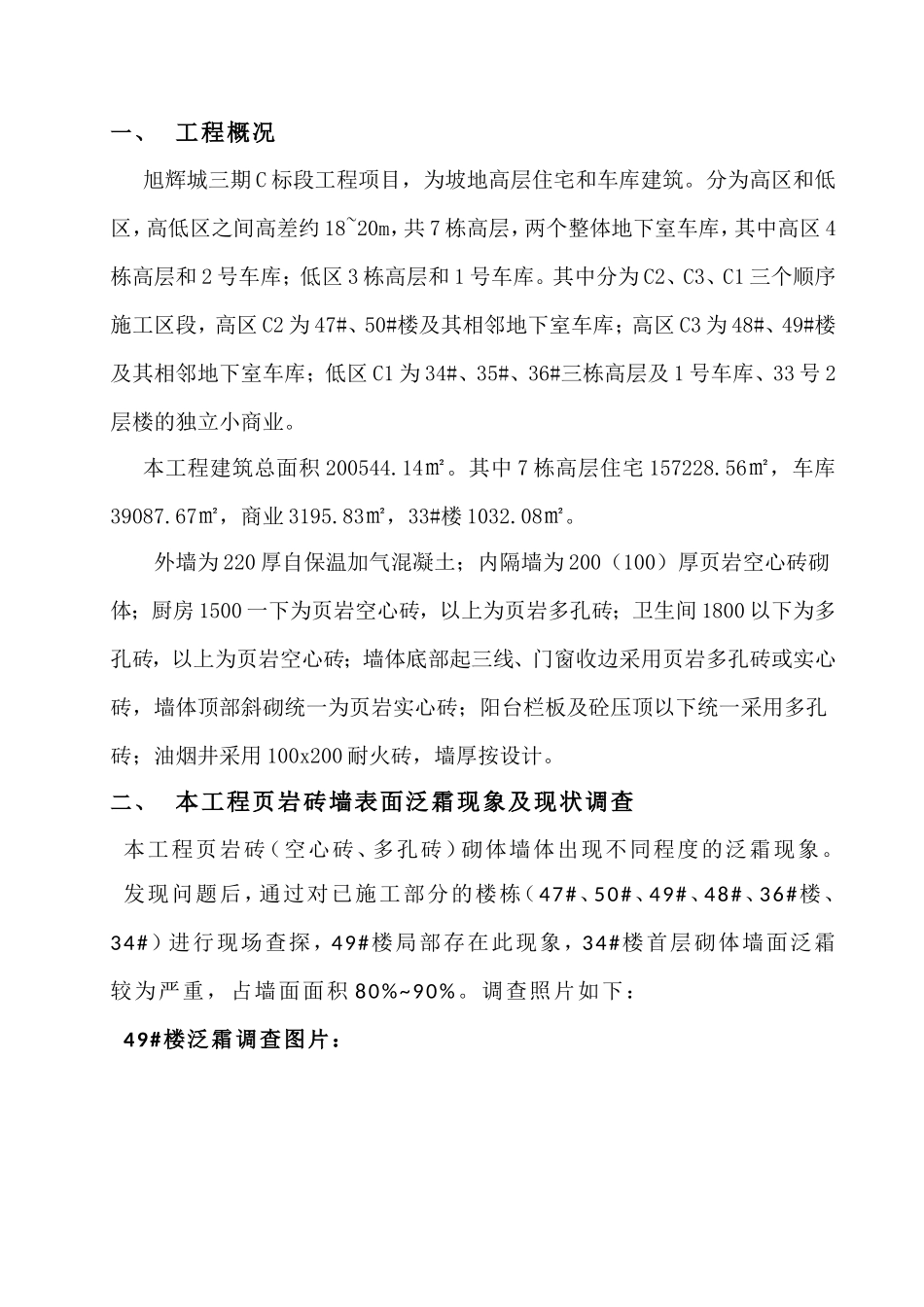

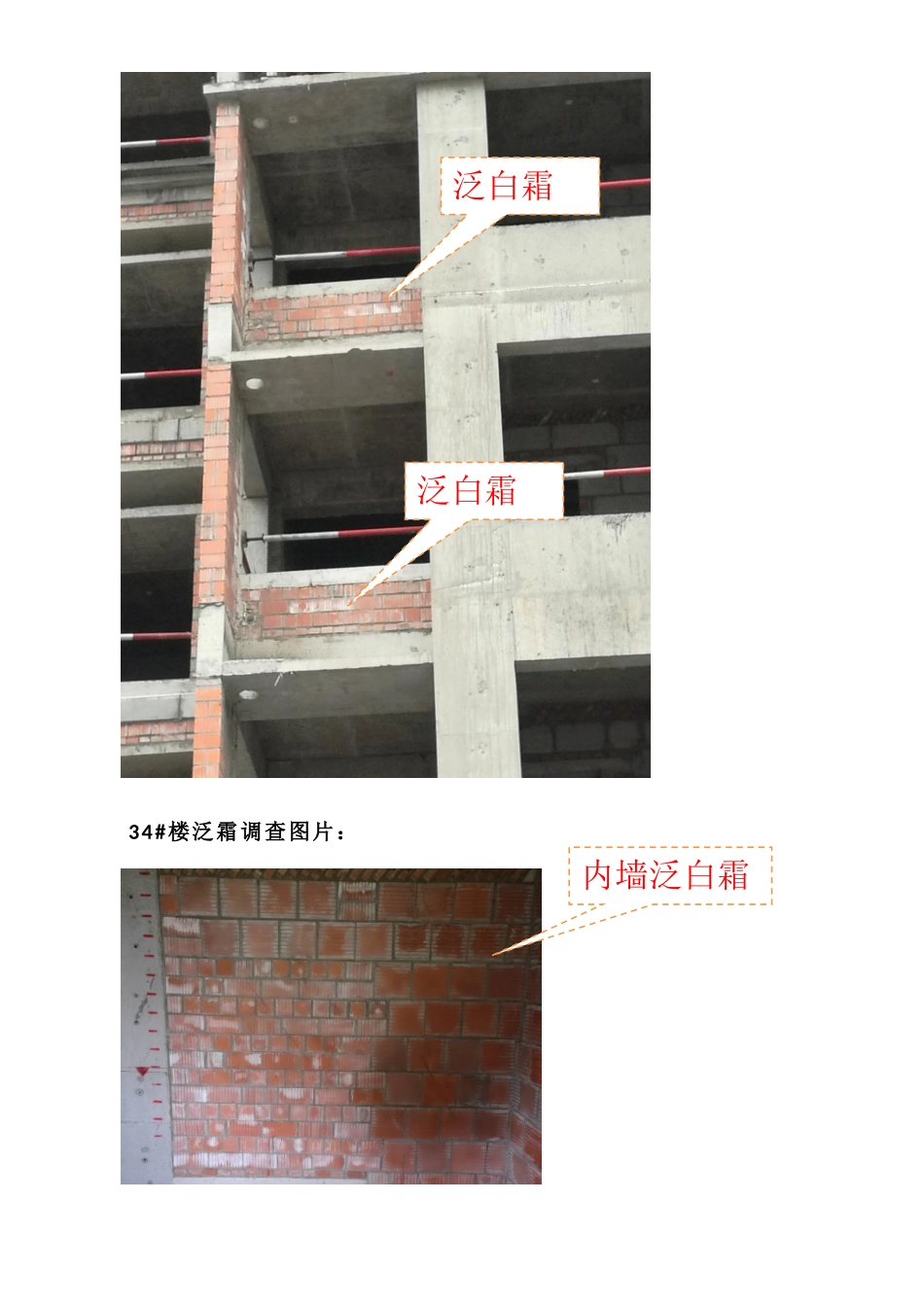

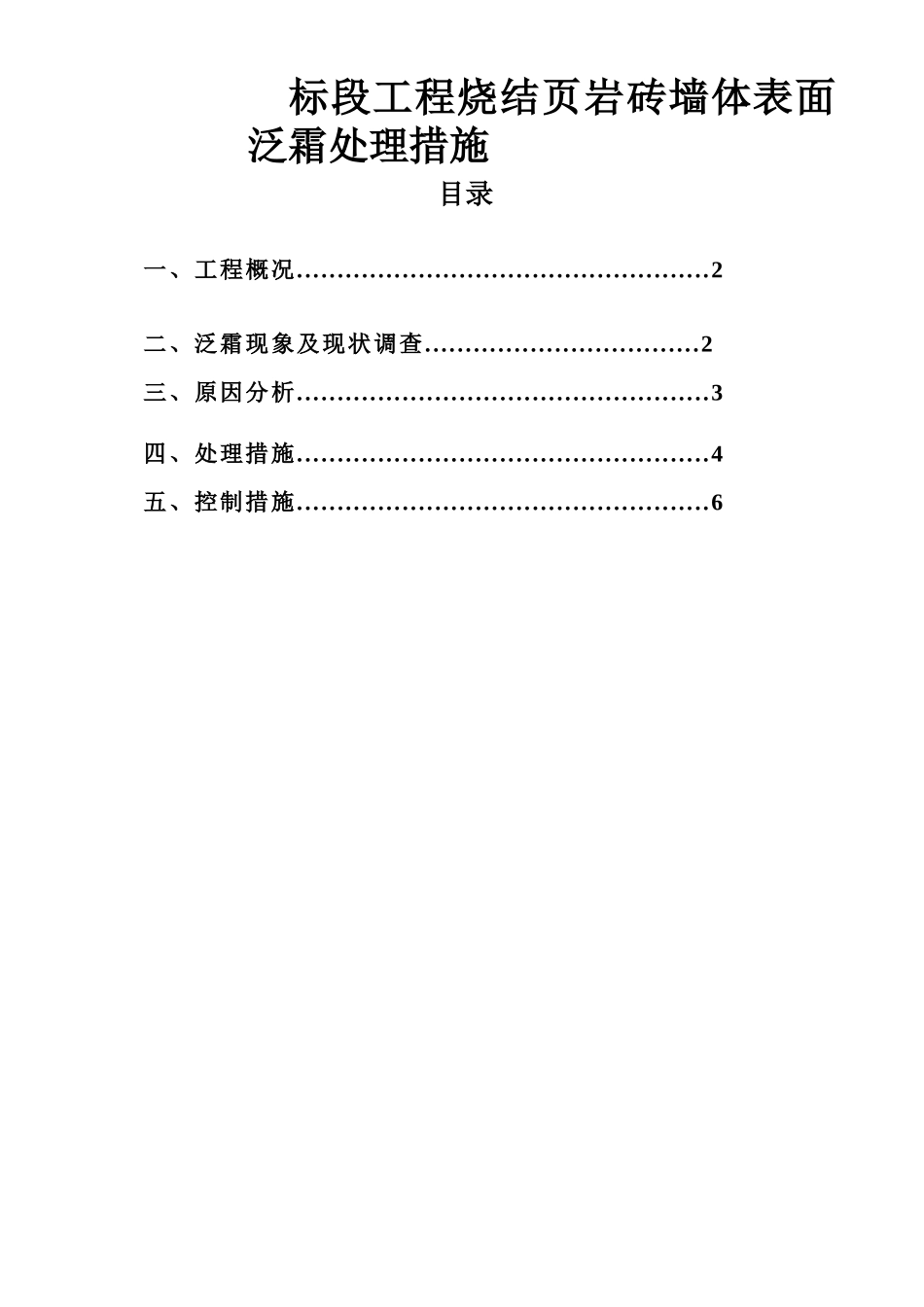

标段工程烧结页岩砖墙体表面泛霜处理措施目录一、工程概况...................................................2二、泛霜现象及现状调查..................................2三、原因分析...................................................3四、处理措施...................................................4五、控制措施...................................................6一、工程概况旭辉城三期C标段工程项目，为坡地高层住宅和车库建筑。分为高区和低区，高低区之间高差约18~20m，共7栋高层，两个整体地下室车库，其中高区4栋高层和2号车库；低区3栋高层和1号车库。其中分为C2、C3、C1三个顺序施工区段，高区C2为47#、50#楼及其相邻地下室车库；高区C3为48#、49#楼及其相邻地下室车库；低区C1为34#、35#、36#三栋高层及1号车库、33号2层楼的独立小商业。本工程建筑总面积200544.14㎡。其中7栋高层住宅157228.56㎡，车库39087.67㎡，商业3195.83㎡，33#楼1032.08㎡。外墙为220厚自保温加气混凝土；内隔墙为200（100）厚页岩空心砖砌体；厨房1500一下为页岩空心砖，以上为页岩多孔砖；卫生间1800以下为多孔砖，以上为页岩空心砖；墙体底部起三线、门窗收边采用页岩多孔砖或实心砖，墙体顶部斜砌统一为页岩实心砖；阳台栏板及砼压顶以下统一采用多孔砖；油烟井采用100x200耐火砖，墙厚按设计。二、本工程页岩砖墙表面泛霜现象及现状调查本工程页岩砖（空心砖、多孔砖）砌体墙体出现不同程度的泛霜现象。发现问题后，通过对已施工部分的楼栋（47#、50#、49#、48#、36#楼、34#）进行现场查探，49#楼局部存在此现象，34#楼首层砌体墙面泛霜较为严重，占墙面面积80%~90%。调查照片如下：49#楼泛霜调查图片：34#楼泛霜调查图片：泛白霜泛白霜内墙泛白霜三、原因分析及确定该部分多孔砖、空心砖由重庆金阿建材厂供应于2018年1月份；对该批次的未使用的堆码砌块进行观察，已经出现了白霜现象，堆码时间大致两个月，如下图：外墙泛白霜外墙泛白霜内墙泛白霜泛霜泛霜通过联系供应商进行质问，其回复原因为页岩砖制作的时候内掺原煤的煤矸石材料过多，且粉碎细度较粗。砌块通过发水或潮湿吸收水分后，导致砖内的水溶性盐碱类物质遇水溶解，随水份蒸发迁移至砖表面结晶成为白色粉末，俗称“泛碱”。四、处理措施1、一般局部泛霜的墙面部位采用自来水冲洗，冲洗时用丝刷边冲边洗刷，直至表面干净清洁。2、较为严重的墙面采用浓度2%草酸自来水溶液进行冲洗，冲洗时用钢丝刷边冲边洗刷，直至表面干净清洁。3、冲洗设备采用洗车专用高压喷枪，配长柄丝刷。4、外墙在吊篮上操作。内墙在室内操作，冲洗完成后将作业面清理干净，避免交叉污染，注意成品保护。五、控制措施1、砌体墙面隐蔽前作为基层处理停止点进行验收检查，不合格处必须处理合格后再进行隐蔽。严禁擅自抹灰隐蔽。2、督促供应商对烧结页岩砖生产质量进行有效控制（掺合料的添加、生产过程工序质量、烧结时间控制等），加强对进场原材料砌块质量进行验收。3、经相关资料查实，水泥类型的选择也会产生白霜，比如矿渣水泥在生产掺料中，存在石灰石、窑灰、粉煤灰等含有水溶性盐类物质占总配比值较高，也会导致白霜出现。硅酸盐水泥中水溶性盐类掺合料比值相对较少，出现白霜的几率要小一些。为了尽可能的避免出现泛白霜现象，砌筑水泥砂浆优先采用硅酸盐水泥。
