国际金融中心幕墙工程预埋件以及后置埋板施工方案VIP免费

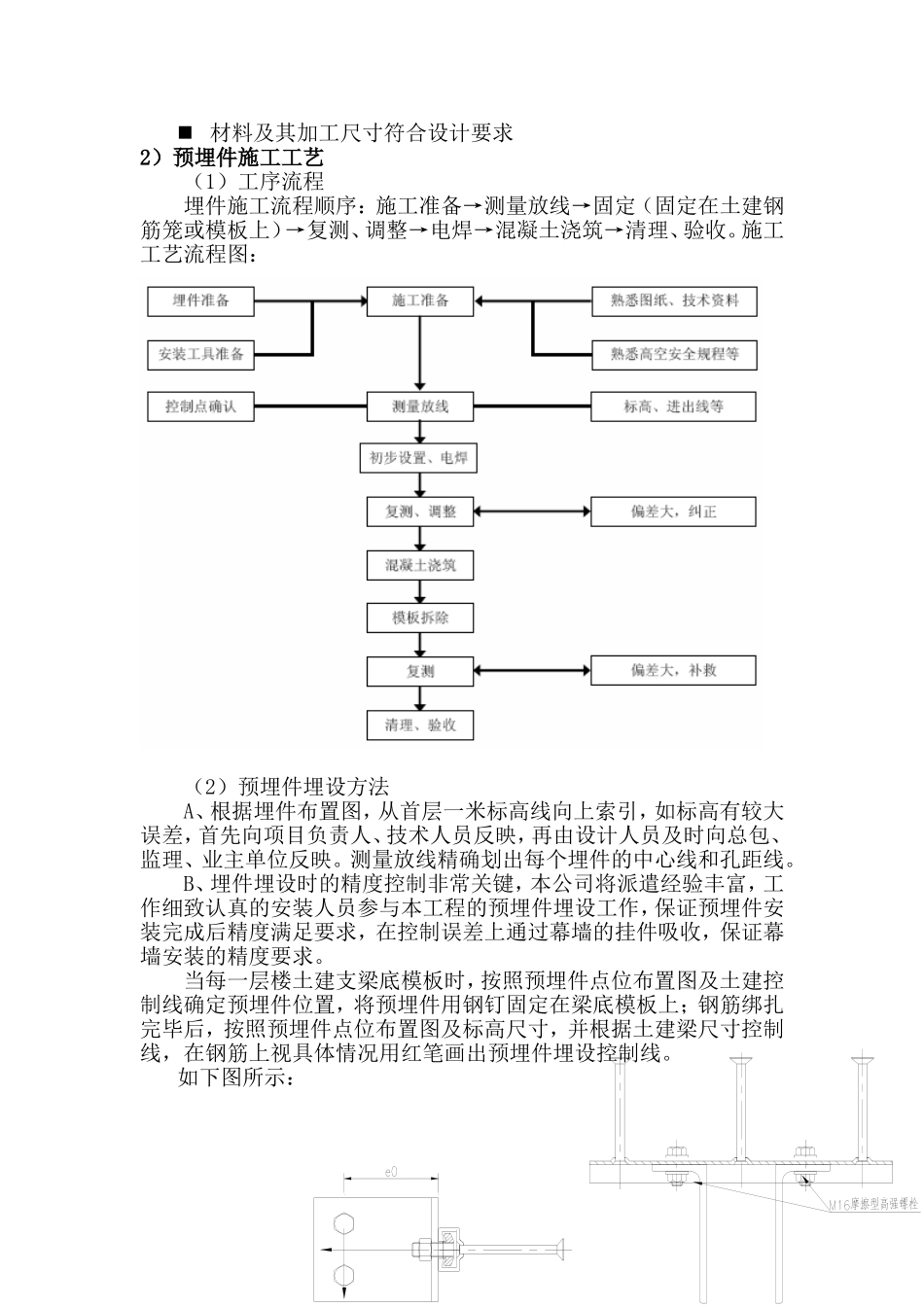

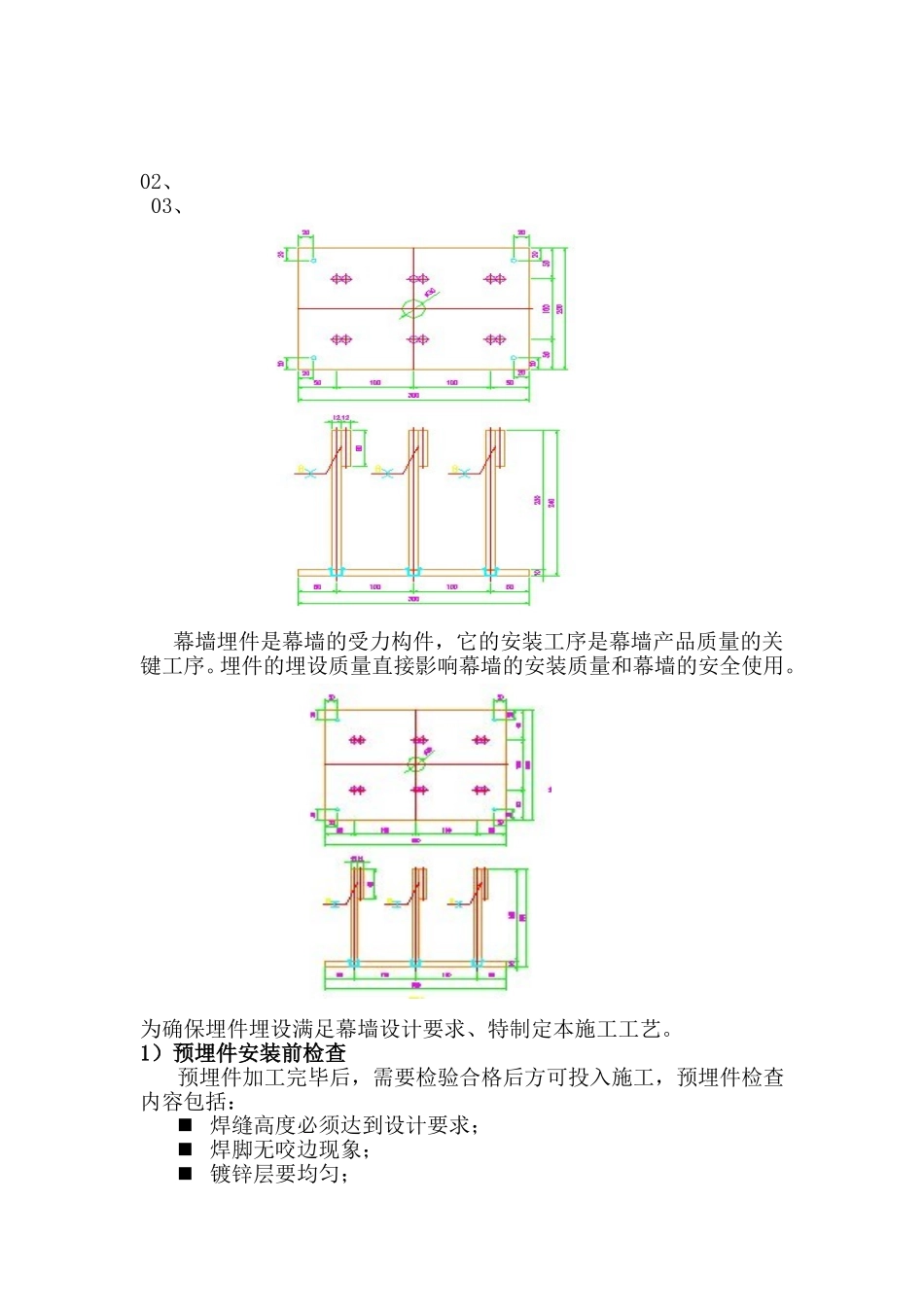

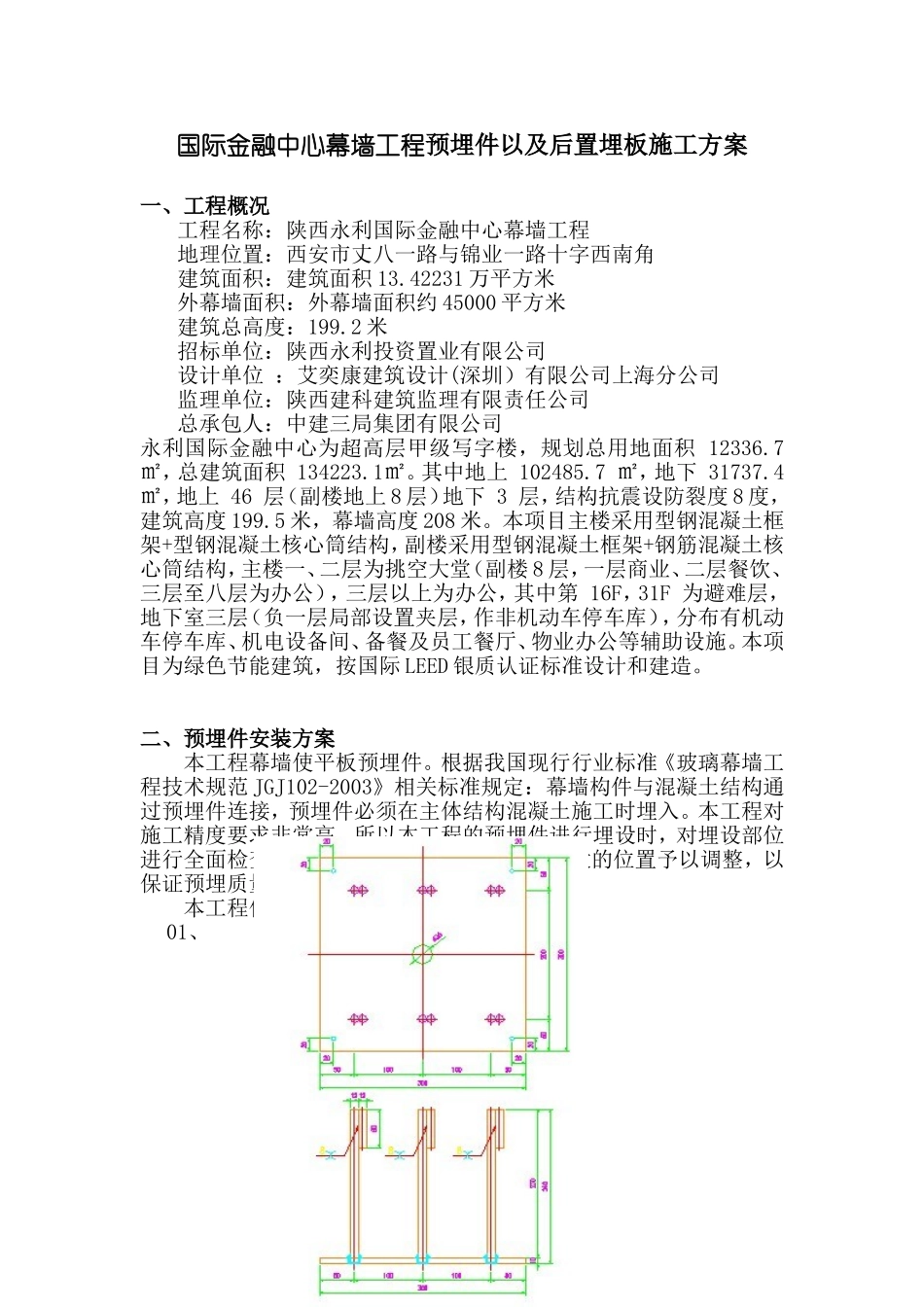

国际金融中心幕墙工程预埋件以及后置埋板施工方案一、工程概况工程名称：陕西永利国际金融中心幕墙工程地理位置：西安市丈八一路与锦业一路十字西南角建筑面积：建筑面积13.42231万平方米外幕墙面积：外幕墙面积约45000平方米建筑总高度：199.2米招标单位：陕西永利投资置业有限公司设计单位：艾奕康建筑设计(深圳）有限公司上海分公司监理单位：陕西建科建筑监理有限责任公司总承包人：中建三局集团有限公司永利国际金融中心为超高层甲级写字楼，规划总用地面积12336.7㎡，总建筑面积134223.1㎡。其中地上102485.7㎡，地下31737.4㎡，地上46层（副楼地上8层）地下3层，结构抗震设防裂度8度，建筑高度199.5米，幕墙高度208米。本项目主楼采用型钢混凝土框架+型钢混凝土核心筒结构，副楼采用型钢混凝土框架+钢筋混凝土核心筒结构，主楼一、二层为挑空大堂（副楼8层，一层商业、二层餐饮、三层至八层为办公），三层以上为办公，其中第16F，31F为避难层，地下室三层（负一层局部设置夹层，作非机动车停车库），分布有机动车停车库、机电设备间、备餐及员工餐厅、物业办公等辅助设施。本项目为绿色节能建筑，按国际LEED银质认证标准设计和建造。二、预埋件安装方案本工程幕墙使平板预埋件。根据我国现行行业标准《玻璃幕墙工程技术规范JGJ102-2003》相关标准规定：幕墙构件与混凝土结构通过预埋件连接，预埋件必须在主体结构混凝土施工时埋入。本工程对施工精度要求非常高，所以本工程的预埋件进行埋设时，对埋设部位进行全面检查、校正，对不合格或尺寸误差较大的位置予以调整，以保证预埋质量。本工程使用的以下三种平板埋件：01、02、03、幕墙埋件是幕墙的受力构件，它的安装工序是幕墙产品质量的关键工序。埋件的埋设质量直接影响幕墙的安装质量和幕墙的安全使用。为确保埋件埋设满足幕墙设计要求、特制定本施工工艺。1）预埋件安装前检查预埋件加工完毕后，需要检验合格后方可投入施工，预埋件检查内容包括：焊缝高度必须达到设计要求；焊脚无咬边现象；镀锌层要均匀；材料及其加工尺寸符合设计要求2）预埋件施工工艺（1）工序流程埋件施工流程顺序：施工准备→测量放线→固定（固定在土建钢筋笼或模板上）→复测、调整→电焊→混凝土浇筑→清理、验收。施工工艺流程图：（2）预埋件埋设方法A、根据埋件布置图，从首层一米标高线向上索引，如标高有较大误差，首先向项目负责人、技术人员反映，再由设计人员及时向总包、监理、业主单位反映。测量放线精确划出每个埋件的中心线和孔距线。B、埋件埋设时的精度控制非常关键，本公司将派遣经验丰富，工作细致认真的安装人员参与本工程的预埋件埋设工作，保证预埋件安装完成后精度满足要求，在控制误差上通过幕墙的挂件吸收，保证幕墙安装的精度要求。当每一层楼土建支梁底模板时，按照预埋件点位布置图及土建控制线确定预埋件位置，将预埋件用钢钉固定在梁底模板上；钢筋绑扎完毕后，按照预埋件点位布置图及标高尺寸，并根据土建梁尺寸控制线，在钢筋上视具体情况用红笔画出预埋件埋设控制线。如下图所示：在埋设预埋件之前，当土建支模时，就进行分格，将预埋件分格线弹在底模外檐口处，如下图所示。根据埋件施工图中埋件的分布情况，对埋件以轴线进行编号，从1至若干进行埋设（如下图示），埋设后，逐个对埋件进行检查并填写《隐蔽工程验收单》附《检查表》报监理验收。C、埋件安装定位要求当土建梁柱钢筋绑扎完毕，轴线、标高尺寸核实无误后，先将预埋件用铁丝临时固定在钢筋箍筋上(不得固定在主筋上)，梁底预埋件直接用钢钉四边固定在底侧模板上。待土建单位结构梁、柱钢筋定位好后，首先将梁下口预埋件点焊在箍筋上，进出定位尺寸以梁底模板的宽度减去5毫米，并制作定尺磨具控制进出尺寸。梁上口的预埋件以梁下口埋件为基准安装固定，并用靠尺辅助定位，保证进出误差控制在5毫米以内。因土建结构梁、柱钢筋在后期混凝土浇筑时震动会产生相应位移，前期的定位准确才能确保模板拆除后预埋件标高误差控制在10mm以内，左右位移误差控制在20mm以内。水平方向控制：在两相邻结构柱之间拉通线，确保整体横向水平误差控制在10mm以...
