施工图设计深度要求VIP免费

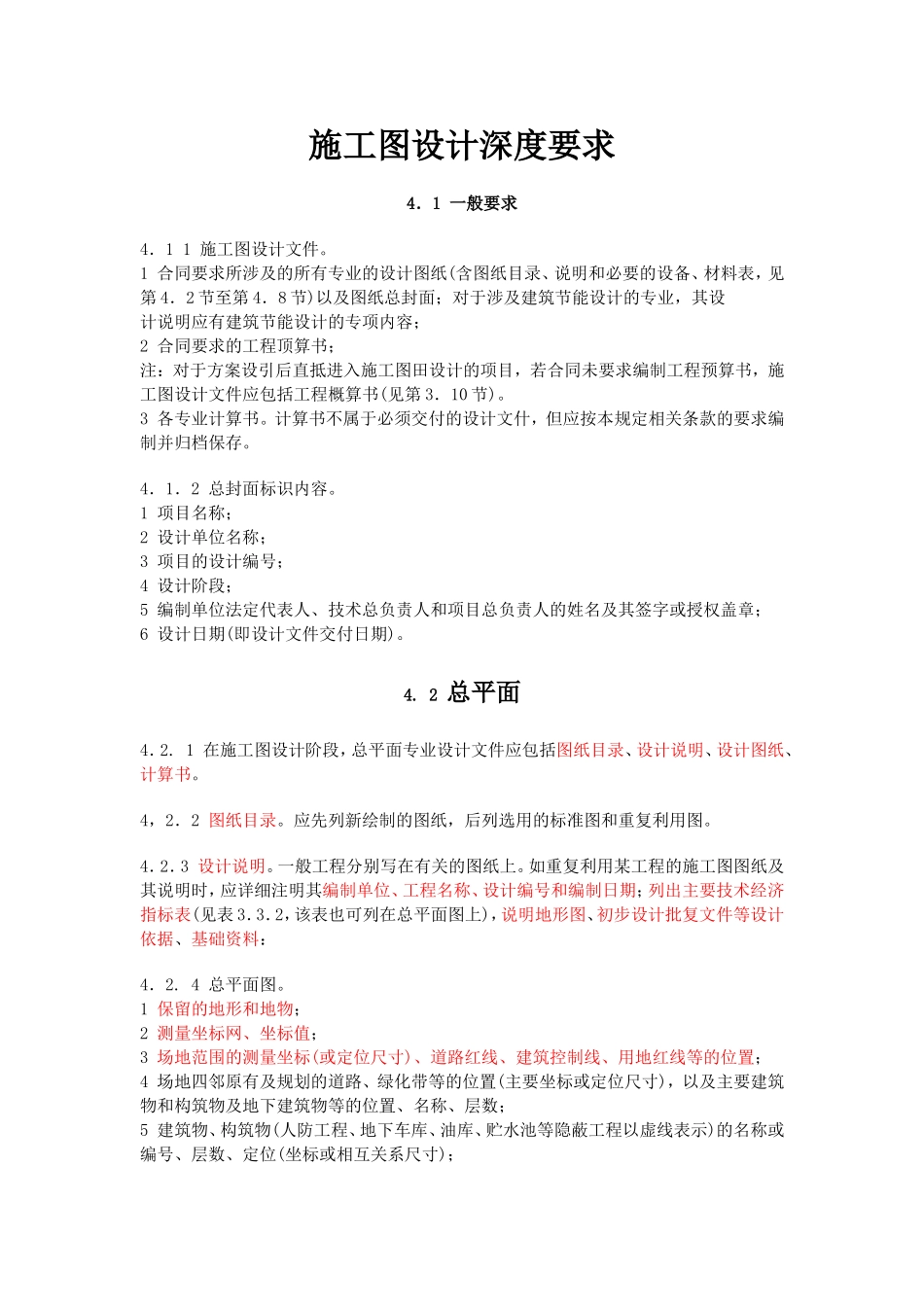

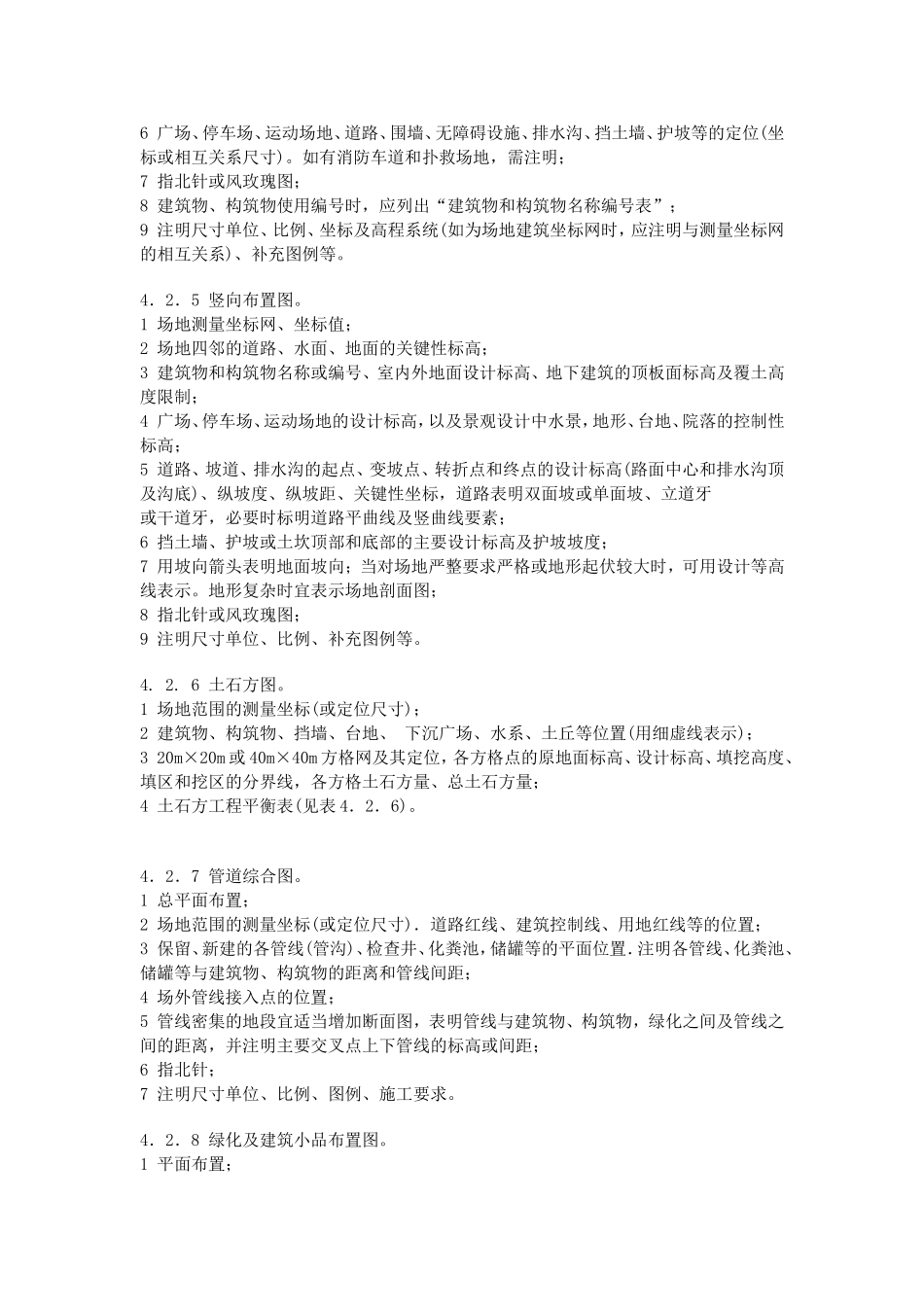

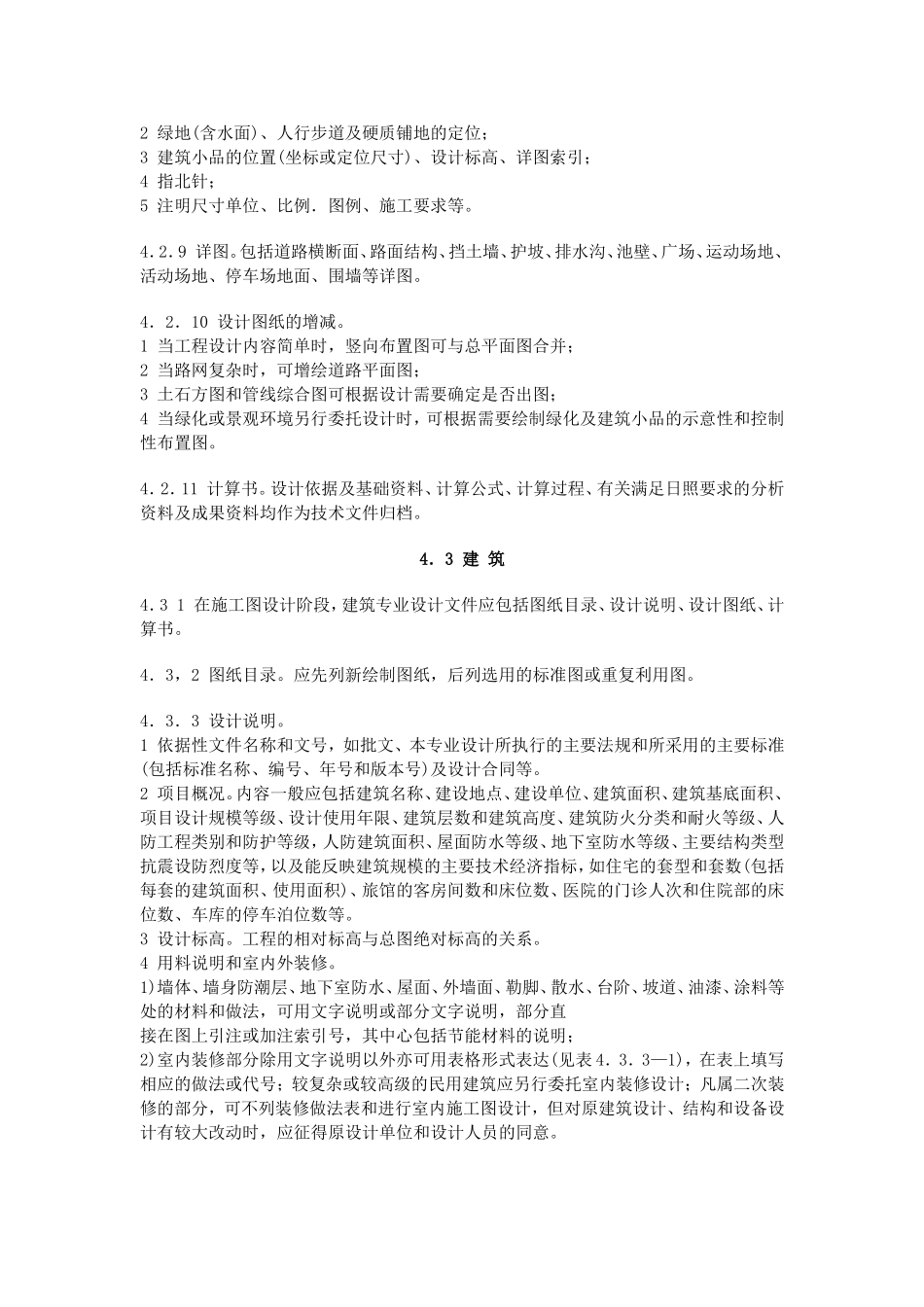

施工图设计深度要求4．1一般要求4．11施工图设计文件。1合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第4．2节至第4．8节)以及图纸总封面；对于涉及建筑节能设计的专业，其设计说明应有建筑节能设计的专项内容；2合同要求的工程顶算书；注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第3．10节)。3各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。4．1．2总封面标识内容。1项目名称；2设计单位名称；3项目的设计编号；4设计阶段；5编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章；6设计日期(即设计文件交付日期)。4.2总平面4．2.1在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。4，2．2图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。4．2．3设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表(见表3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料：4．2.4总平面图。1保留的地形和地物；2测量坐标网、坐标值；3场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置；4场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；5建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)；6广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明；7指北针或风玫瑰图；8建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”；9注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。4．2．5竖向布置图。1场地测量坐标网、坐标值；2场地四邻的道路、水面、地面的关键性标高；3建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；4广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高；5道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙或干道牙，必要时标明道路平曲线及竖曲线要素；6挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；7用坡向箭头表明地面坡向；当对场地严整要求严格或地形起伏较大时，可用设计等高线表示。地形复杂时宜表示场地剖面图；8指北针或风玫瑰图；9注明尺寸单位、比例、补充图例等。4.2.6土石方图。1场地范围的测量坐标(或定位尺寸)；2建筑物、构筑物、挡墙、台地、下沉广场、水系、土丘等位置(用细虚线表示)；320m×20m或40m×40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和挖区的分界线，各方格土石方量、总土石方量；4土石方工程平衡表(见表4．2．6)。4．2．7管道综合图。1总平面布置；2场地范围的测量坐标(或定位尺寸)．道路红线、建筑控制线、用地红线等的位置；3保留、新建的各管线(管沟)、检查井、化粪池，储罐等的平面位置．注明各管线、化粪池、储罐等与建筑物、构筑物的距离和管线间距；4场外管线接入点的位置；5管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物，绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距；6指北针；7注明尺寸单位、比例、图例、施工要求。4．2．8绿化及建筑小品布置图。1平面布置；2绿地(含水面)、人行步道及硬质铺地的定位；3建筑小品的位置(坐标或定位尺寸)、设计标高、详图索引；4指北针；5注明尺寸单位、比例．图例、施工要求等。4．2．9详图。包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、...
