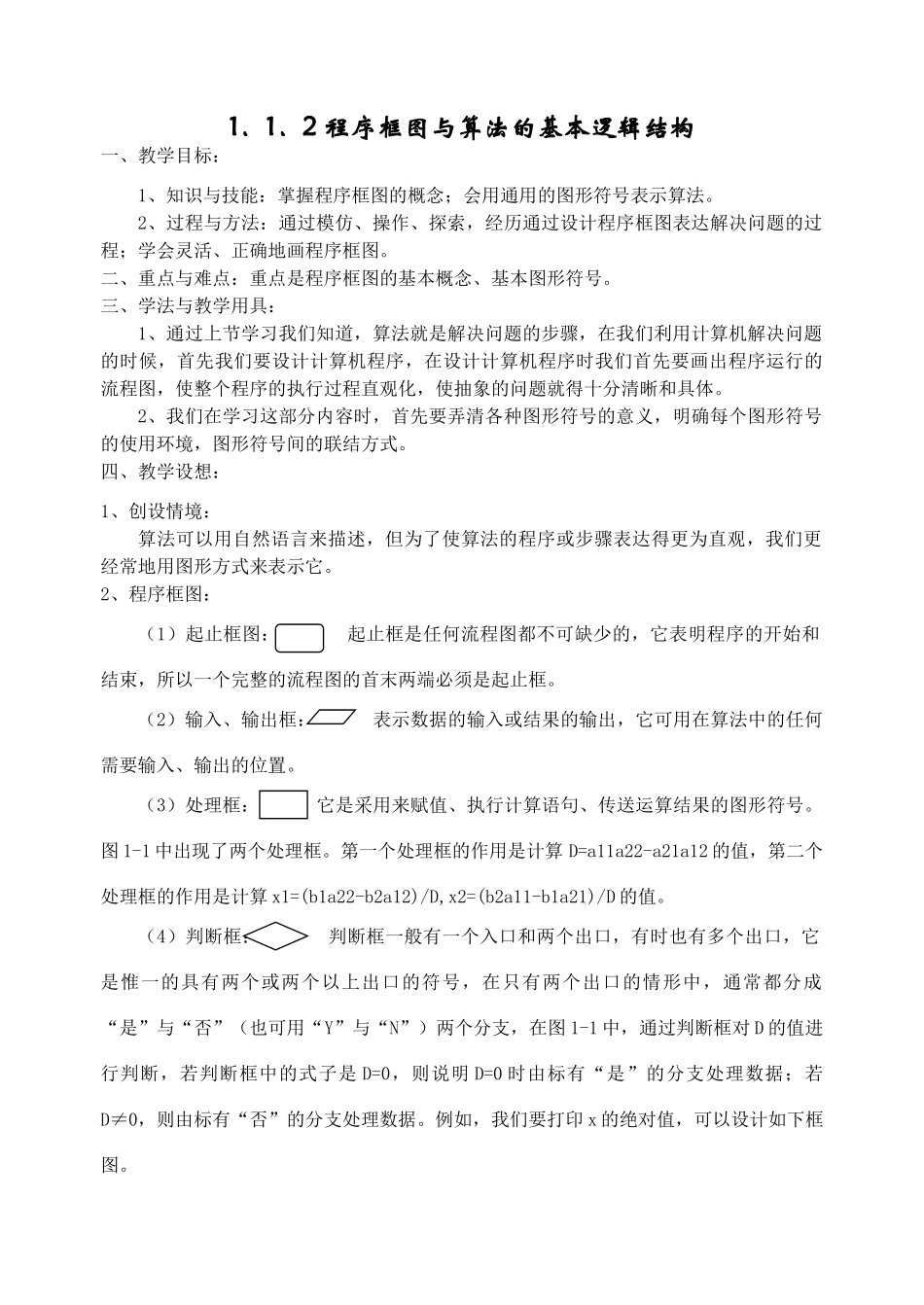

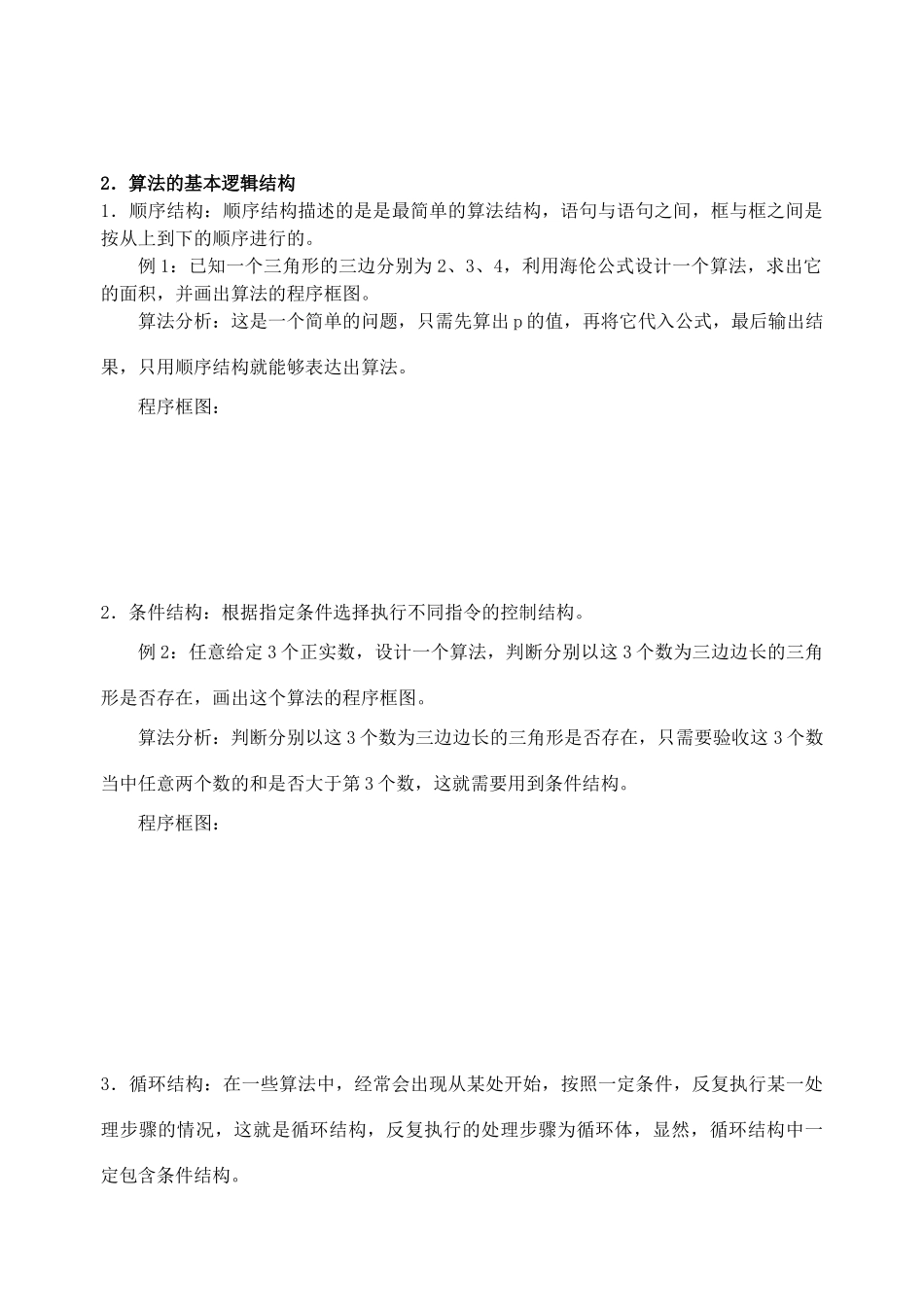

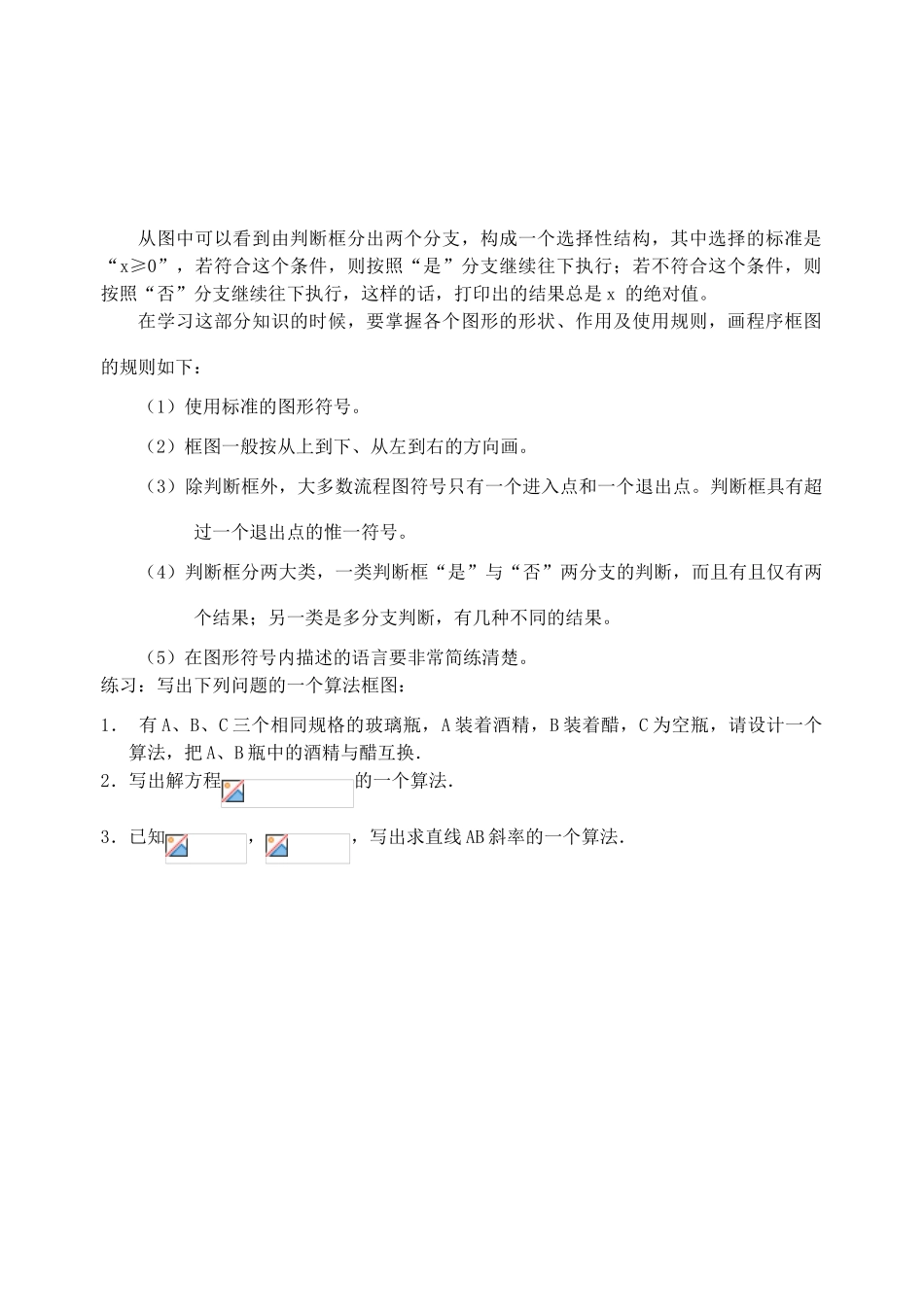

1．1．2 程序框图与算法的基本逻辑结构一、教学目标：1、知识与技能：掌握程序框图的概念；会用通用的图形符号表示算法。2、过程与方法：通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。二、重点与难点：重点是程序框图的基本概念、基本图形符号。三、学法与教学用具：1、通过上节学习我们知道，算法就是解决问题的步骤，在我们利用计算机解决问题的时候，首先我们要设计计算机程序，在设计计算机程序时我们首先要画出程序运行的流程图，使整个程序的执行过程直观化，使抽象的问题就得十分清晰和具体。2、我们在学习这部分内容时，首先要弄清各种图形符号的意义，明确每个图形符号的使用环境，图形符号间的联结方式。四、教学设想：1、创设情境：算法可以用自然语言来描述，但为了使算法的程序或步骤表达得更为直观，我们更经常地用图形方式来表示它。2、程序框图：（1）起止框图： 起止框是任何流程图都不可缺少的，它表明程序的开始和结束，所以一个完整的流程图的首末两端必须是起止框。（2）输入、输出框： 表示数据的输入或结果的输出，它可用在算法中的任何需要输入、输出的位置。（3）处理框： 它是采用来赋值、执行计算语句、传送运算结果的图形符号。图 1-1 中出现了两个处理框。第一个处理框的作用是计算 D=a11a22-a21a12 的值，第二个处理框的作用是计算 x1=(b1a22-b2a12)/D,x2=(b2a11-b1a21)/D 的值。（4）判断框： 判断框一般有一个入口和两个出口，有时也有多个出口，它是惟一的具有两个或两个以上出口的符号，在只有两个出口的情形中，通常都分成“是”与“否”（也可用“Y”与“N”）两个分支，在图 1-1 中，通过判断框对 D 的值进行判断，若判断框中的式子是 D=0，则说明 D=0 时由标有“是”的分支处理数据；若D≠0，则由标有“否”的分支处理数据。例如，我们要打印 x 的绝对值，可以设计如下框图。从图中可以看到由判断框分出两个分支，构成一个选择性结构，其中选择的标准是“x≥0”，若符合这个条件，则按照“是”分支继续往下执行；若不符合这个条件，则按照“否”分支继续往下执行，这样的话，打印出的结果总是 x 的绝对值。在学习这部分知识的时候，要掌握各个图形的形状、作用及使用规则，画程序框图的规则如下：（1）使用标准的图形符号。（2）框图一般按从上到下、从左到右的方向画。（3）除判断框外，大多数流程图符号只有一个进入点和一个退出点...
