06示波器实验及演示实验

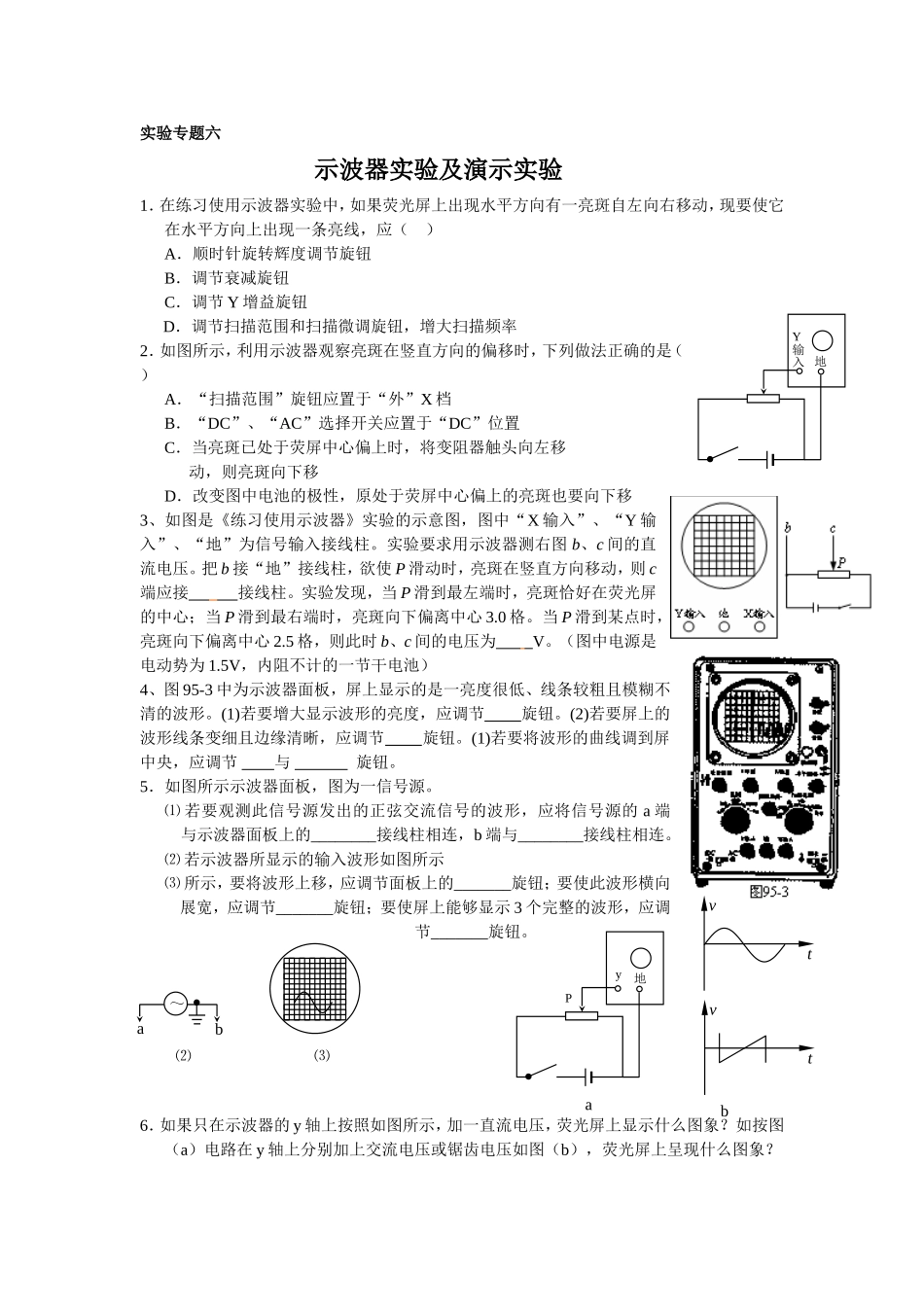

06示波器实验及演示实验_第1页
1/2

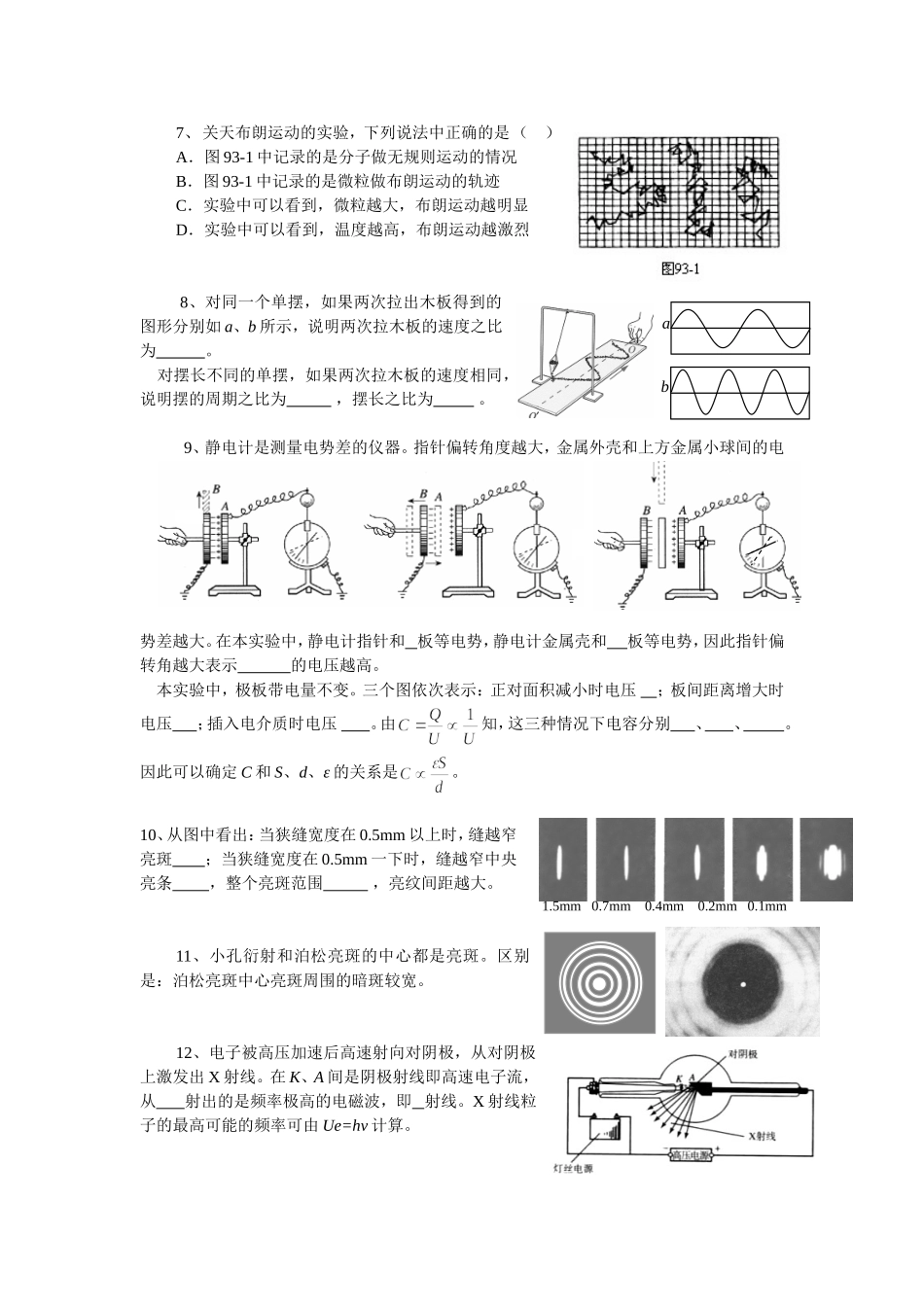

06示波器实验及演示实验_第2页
2/2
实验专题六示波器实验及演示实验1.在练习使用示波器实验中,如果荧光屏上出现水平方向有一亮斑自左向右移动,现要使它在水平方向上出现一条亮线,应( )A.顺时针旋转辉度调节旋钮B.调节衰减旋钮C.调节 Y 增益旋钮D.调节扫描范围和扫描微调旋钮,增大扫描频率2.如图所示,利用示波器观察亮斑在竖直方向的偏移时,下列做法正确的是( )A.“扫描范围”旋钮应置于“外”X 档B.“DC”、“AC”选择开关应置于“DC”位置C.当亮斑已处于荧屏中心偏上时,将变阻器触头向左移 动,则亮斑向下移D.改变图中电池的极性,原处于荧屏中心偏上的亮斑也要向下移3、如图是《练习使用示波器》实验的示意图,图中“X 输入”、“Y 输入”、“地”为信号输入接线柱。实验要求用示波器测右图 b、c 间的直流电压。把 b 接“地”接线柱,欲使 P 滑动时,亮斑在竖直方向移动,则 c端应接 接线柱。实验发现,当 P 滑到最左端时,亮斑恰好在荧光屏的中心;当 P 滑到最右端时,亮斑向下偏离中心 3.0 格。当 P 滑到某点时,亮斑向下偏离中心 2.5 格,则此时 b、c 间的电压为 V。(图中电源是电动势为 1.5V,内阻不计的一节干电池)4、图 95-3 中为示波器面板,屏上显示的是一亮度很低、线条较粗且模糊不清的波形。(1)若要增大显示波形的亮度,应调节 旋钮。(2)若要屏上的波形线条变细且边缘清晰,应调节 旋钮。(1)若要将波形的曲线调到屏中央,应调节 与 旋钮。5.如图所示示波器面板,图为一信号源。⑴ 若要观测此信号源发出的正弦交流信号的波形,应将信号源的 a 端与示波器面板上的________接线柱相连,b 端与________接线柱相连。⑵ 若示波器所显示的输入波形如图所示⑶ 所示,要将波形上移,应调节面板上的_______旋钮;要使此波形横向展宽,应调节_______旋钮;要使屏上能够显示 3 个完整的波形,应调节_______旋钮。6.如果只在示波器的 y 轴上按照如图所示,加一直流电压,荧光屏上显示什么图象?如按图(a)电路在 y 轴上分别加上交流电压或锯齿电压如图(b),荧光屏上呈现什么图象?~ab⑵⑶tvyPa地tvbY输入 地7、 关天布朗运动的实验,下列说法中正确的是 ( )A.图 93-1 中记录的是分子做无规则运动的情况B.图 93-1 中记录的是微粒做布朗运动的轨迹C.实验中可以看到,微粒越大,布朗运动越明显D.实验中可以看到,温度越高,布朗运动越激烈8、对同一个单摆,如果两次拉出木板得到的图形分别...
