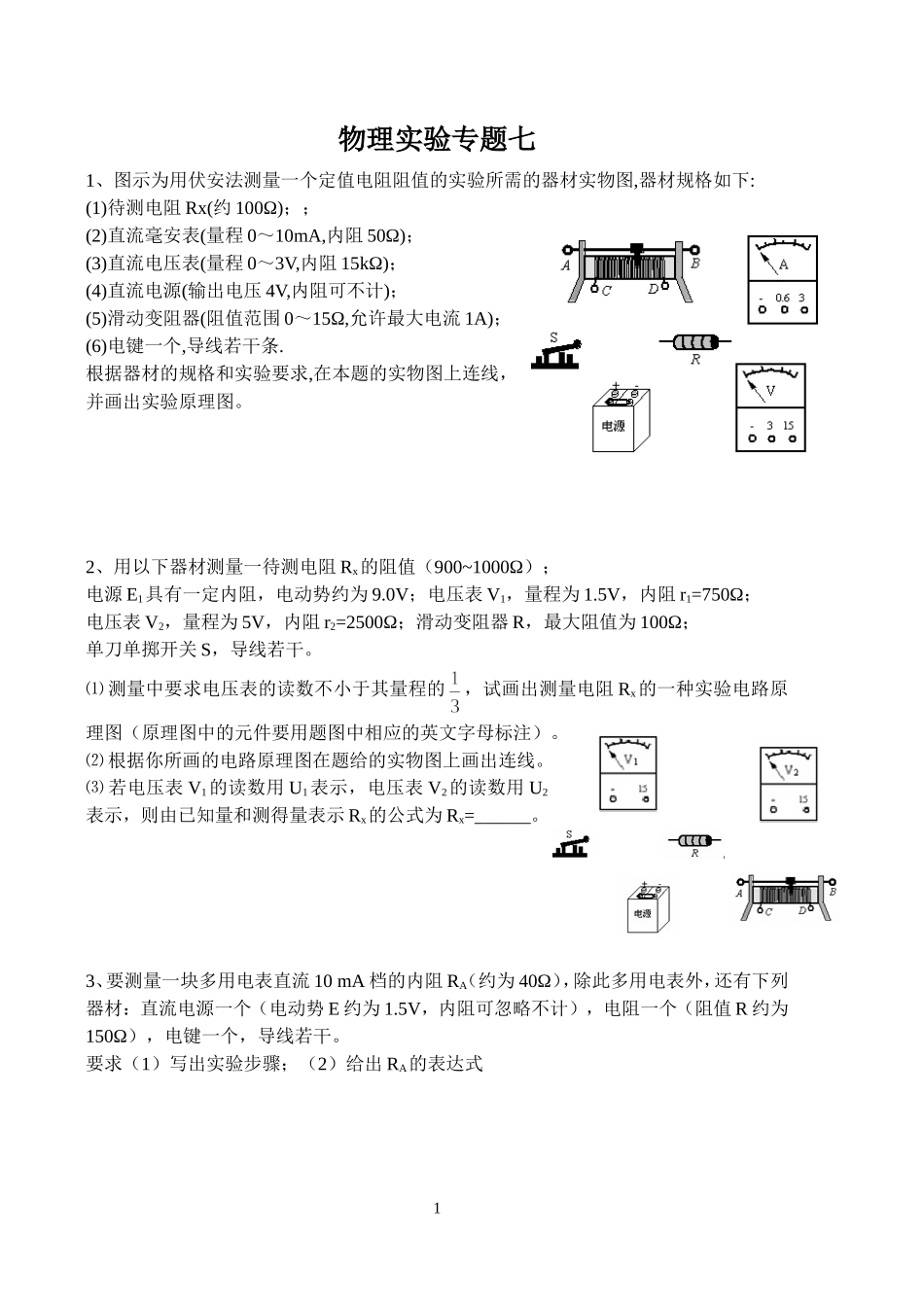

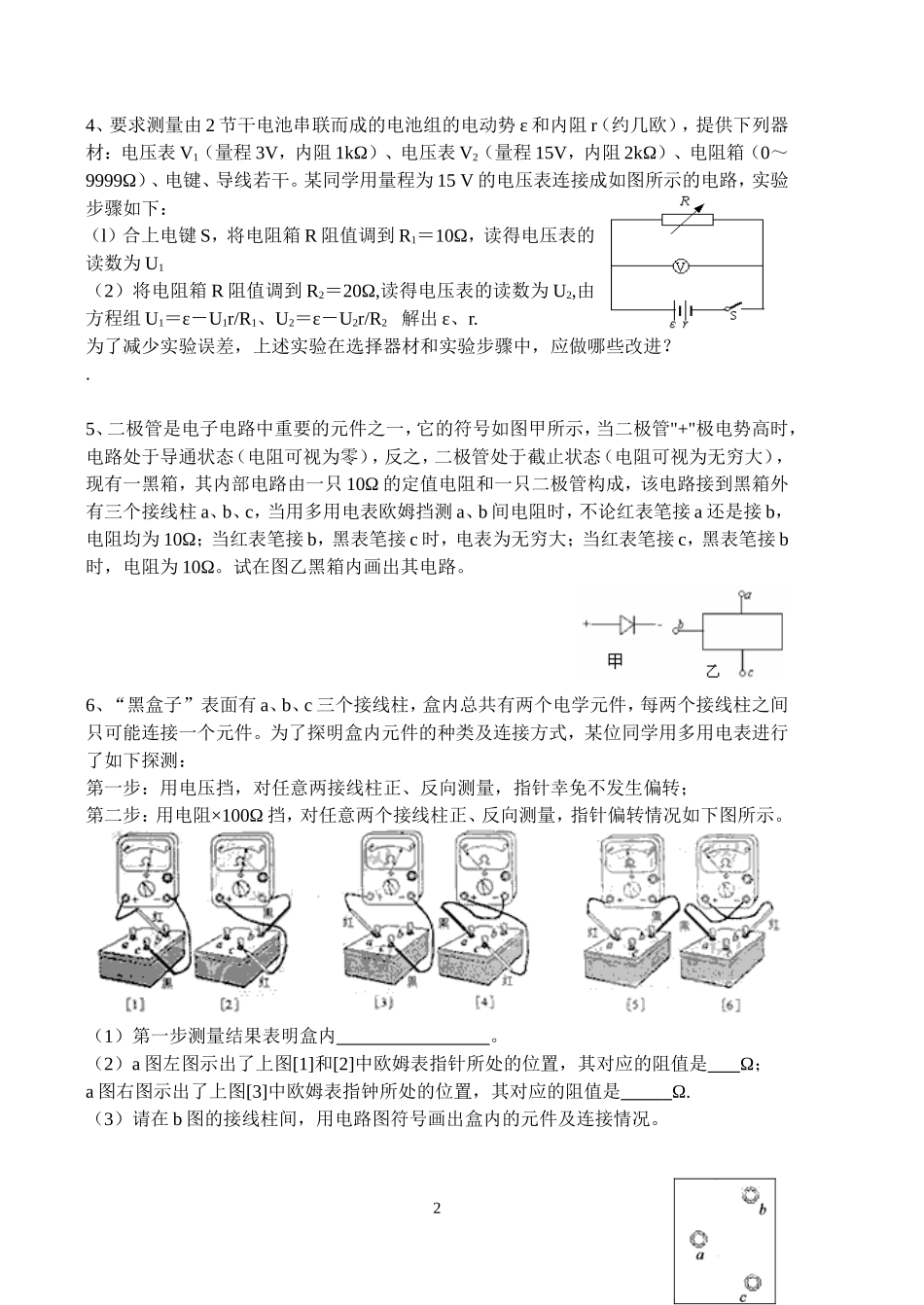

物理实验专题七1、图示为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下:(1)待测电阻 Rx(约 100Ω)；；(2)直流毫安表(量程 0～10mA,内阻 50Ω)；(3)直流电压表(量程 0～3V,内阻 15kΩ)；(4)直流电源(输出电压 4V,内阻可不计)；(5)滑动变阻器(阻值范围 0～15Ω,允许最大电流 1A)；(6)电键一个,导线若干条.根据器材的规格和实验要求,在本题的实物图上连线，并画出实验原理图。2、用以下器材测量一待测电阻 Rx的阻值（900~1000Ω）；电源 E1具有一定内阻，电动势约为 9.0V；电压表 V1，量程为 1.5V，内阻 r1=750Ω；电压表 V2，量程为 5V，内阻 r2=2500Ω；滑动变阻器 R，最大阻值为 100Ω；单刀单掷开关 S，导线若干。⑴ 测量中要求电压表的读数不小于其量程的，试画出测量电阻 Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。⑵ 根据你所画的电路原理图在题给的实物图上画出连线。⑶ 若电压表 V1的读数用 U1表示，电压表 V2的读数用 U2表示，则由已知量和测得量表示 Rx的公式为 Rx=______。 3、要测量一块多用电表直流 10 mA 档的内阻 RA（约为 40Ω），除此多用电表外，还有下列器材：直流电源一个（电动势 E 约为 1.5V，内阻可忽略不计），电阻一个（阻值 R 约为150Ω），电键一个，导线若干。要求（1）写出实验步骤；（2）给出 RA的表达式14、要求测量由 2 节干电池串联而成的电池组的电动势 ε 和内阻 r（约几欧），提供下列器材：电压表 V1（量程 3V，内阻 1kΩ）、电压表 V2（量程 15V，内阻 2kΩ）、电阻箱（0～9999Ω）、电键、导线若干。某同学用量程为 15 V 的电压表连接成如图所示的电路，实验步骤如下：（l）合上电键 S，将电阻箱 R 阻值调到 R1＝10Ω，读得电压表的读数为 U1（2）将电阻箱 R 阻值调到 R2＝20Ω,读得电压表的读数为 U2,由方程组 U1＝ε－U1r/R1、U2＝ε－U2r/R2 解出 ε、r. 为了减少实验误差，上述实验在选择器材和实验步骤中，应做哪些改进？.5、二极管是电子电路中重要的元件之一，它的符号如图甲所示，当二极管"+"极电势高时，电路处于导通状态（电阻可视为零），反之，二极管处于截止状态（电阻可视为无穷大），现有一黑箱，其内部电路由一只 10Ω 的定值电阻和一只二极管构成，该电路接到黑箱外有三个接线柱 a、b、c，当用多用电表欧姆挡测 a、b 间电阻时，不论红表笔接 a 还是接 b...
