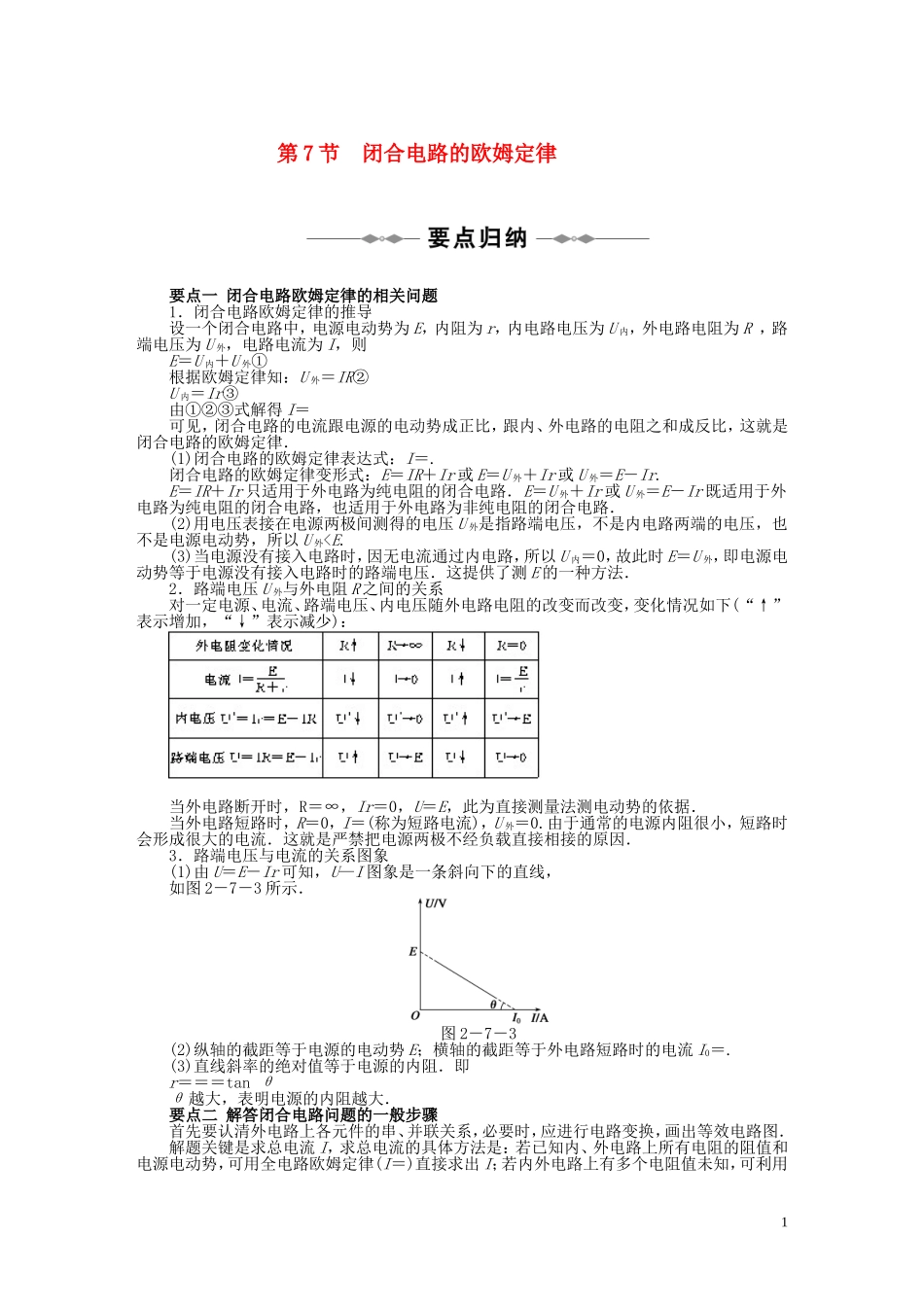

第 7 节 闭合电路的欧姆定律要点一 闭合电路欧姆定律的相关问题1．闭合电路欧姆定律的推导设一个闭合电路中，电源电动势为 E，内阻为 r，内电路电压为 U 内，外电路电阻为 R ，路端电压为 U 外，电路电流为 I，则E＝U 内＋U 外①根据欧姆定律知：U 外＝IR②U 内＝Ir③由①②③式解得 I＝可见，闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比，这就是闭合电路的欧姆定律．(1)闭合电路的欧姆定律表达式：I＝.闭合电路的欧姆定律变形式：E＝IR＋Ir 或 E＝U 外＋Ir 或 U 外＝E－Ir.E＝IR＋Ir 只适用于外电路为纯电阻的闭合电路．E＝U 外＋Ir 或 U 外＝E－Ir 既适用于外电路为纯电阻的闭合电路，也适用于外电路为非纯电阻的闭合电路．(2)用电压表接在电源两极间测得的电压 U 外是指路端电压，不是内电路两端的电压，也不是电源电动势，所以 U 外
