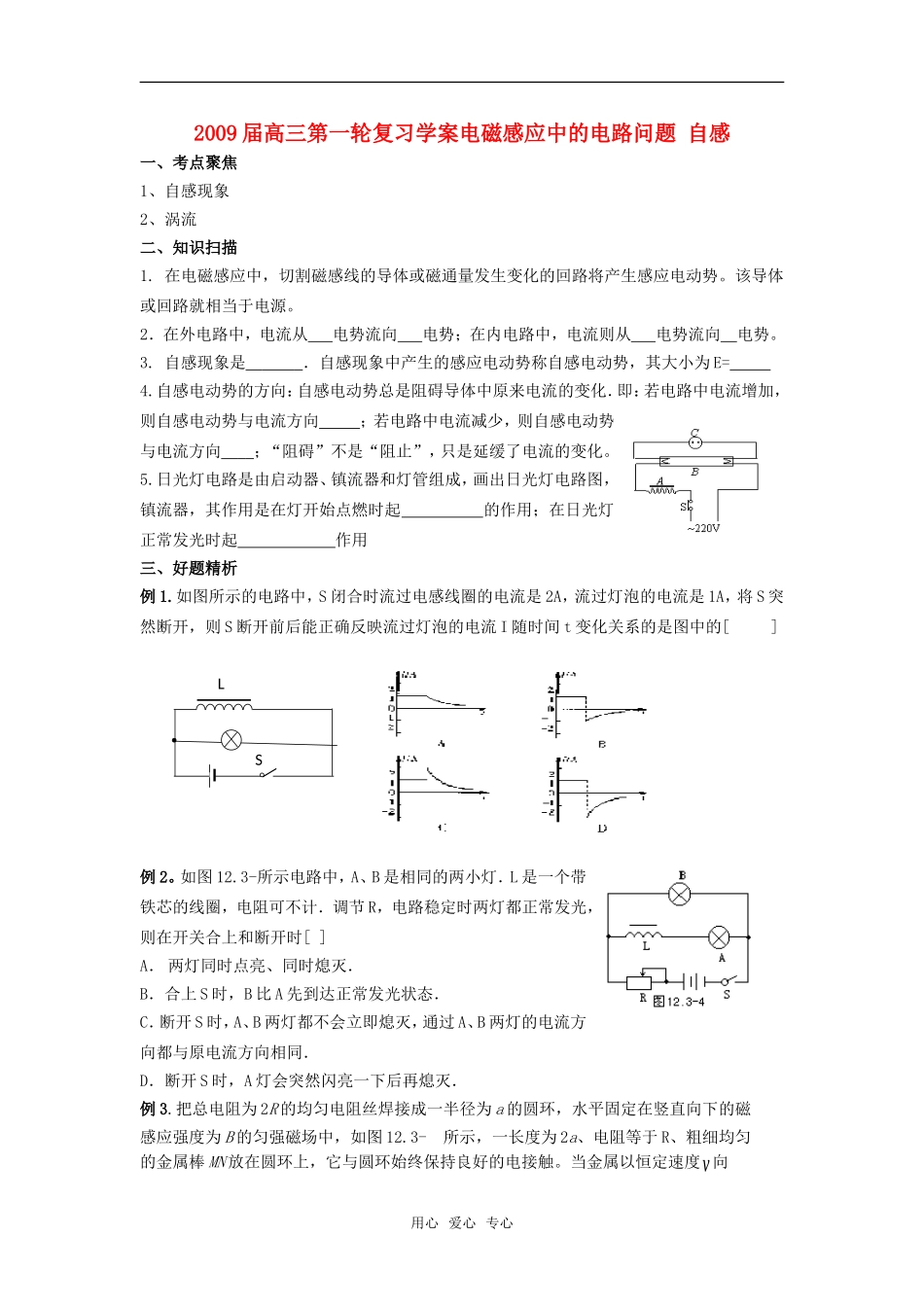

2009届高三物理第一轮复习学案电磁感应中的电路问题 自感

2009 届高三第一轮复习学案电磁感应中的电路问题 自感一、考点聚焦1、自感现象 2、涡流 二、知识扫描1. 在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势。该导体或回路就相当于电源。2．在外电路中，电流从 电势流向 电势；在内电路中，电流则从 电势流向 电势。3. 自感现象是 ．自感现象中产生的感应电动势称自感电动势，其大小为 E= 4.自感电动势的方向：自感电动势总是阻碍导体中原来电流的变化．即：若电路中电流增加，则自感电动势与电流方向 ；若电路中电流减少，则自感电动势与电流方向 ；“阻碍”不是“阻止”，只是延缓了电流的变化。5.日光灯电路是由启动器、镇流器和灯管组成，画出日光灯电路图，镇流器，其作用是在灯开始点燃时起 的作用；在日光灯正常发光时起 作用三、好题精析例 1.如图所示的电路中，S 闭合时流过电感线圈的电流是 2A，流过灯泡的电流是 1A，将 S 突然断开，则 S 断开前后能正确反映流过灯泡的电流 I 随时间 t 变化关系的是图中的[ ]例 2。如图 12.3-所示电路中，A、B 是相同的两小灯．L 是一个带铁芯的线圈，电阻可不计．调节 R，电路稳定时两灯都正常发光，则在开关合上和断开时[ ]A． 两灯同时点亮、同时熄灭． B．合上 S 时，B 比 A 先到达正常发光状态．C．断开 S 时，A、B 两灯都不会立即熄灭，通过 A、B 两灯的电流方向都与原电流方向相同．D．断开 S 时，A 灯会突然闪亮一下后再熄灭．例 3.把总电阻为 2R 的均匀电阻丝焊接成一半径为 a 的圆环，水平固定在竖直向下的磁感应强度为 B 的匀强磁场中，如图 12.3- 所示，一长度为 2a、电阻等于 R、粗细均匀的金属棒 MN 放在圆环上，它与圆环始终保持良好的电接触。当金属以恒定速度v 向用心 爱心 专心LS右移动，经过环心 O 时，求：（1）棒上电流的大小和方向，以及棒两端的电压 UMN。（2）在圆环和金属棒上消耗的总热功率。例 4. 如图所示，在磁感强度 B= 2T 的匀强磁场中，有一个半径 r=0.5m 的金属圆环。圆环所在的平面与磁感线垂直。OA 是一个金属棒，它沿着顺时针方向以 20rad／s 的角速度绕圆心 O匀速转动。A 端始终与圆环相接触 OA 棒的电阻 R=0.1Ω，图中定值电阻 R1=100Ω，R2=4.9Ω，电容器的电容 C=100pF。圆环和连接导线的电阻忽略不计，求：（1）电容器的带电量。哪个极板带正电。（2）电路中消耗的电功率是多少？ 例 5. 用均...
