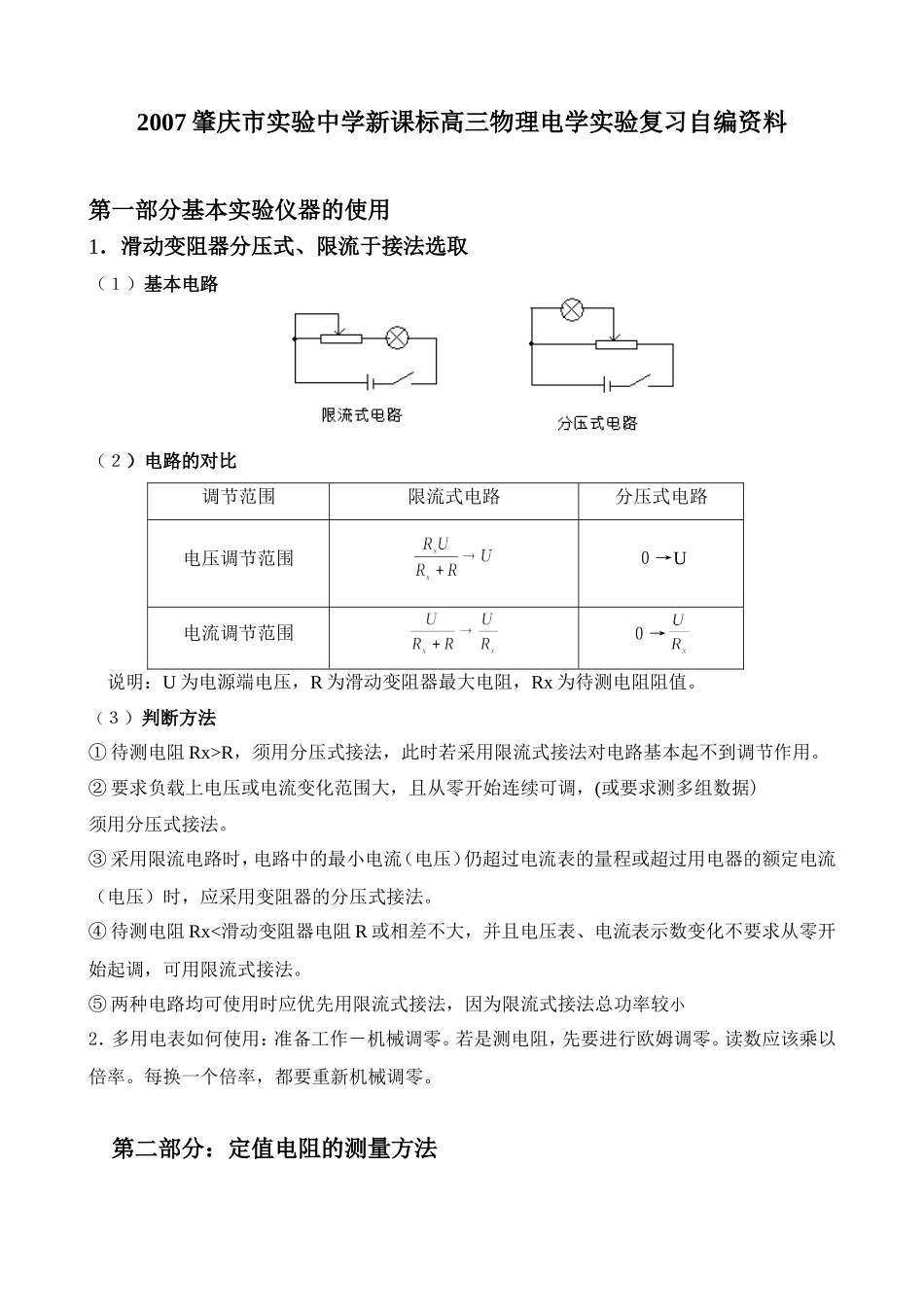

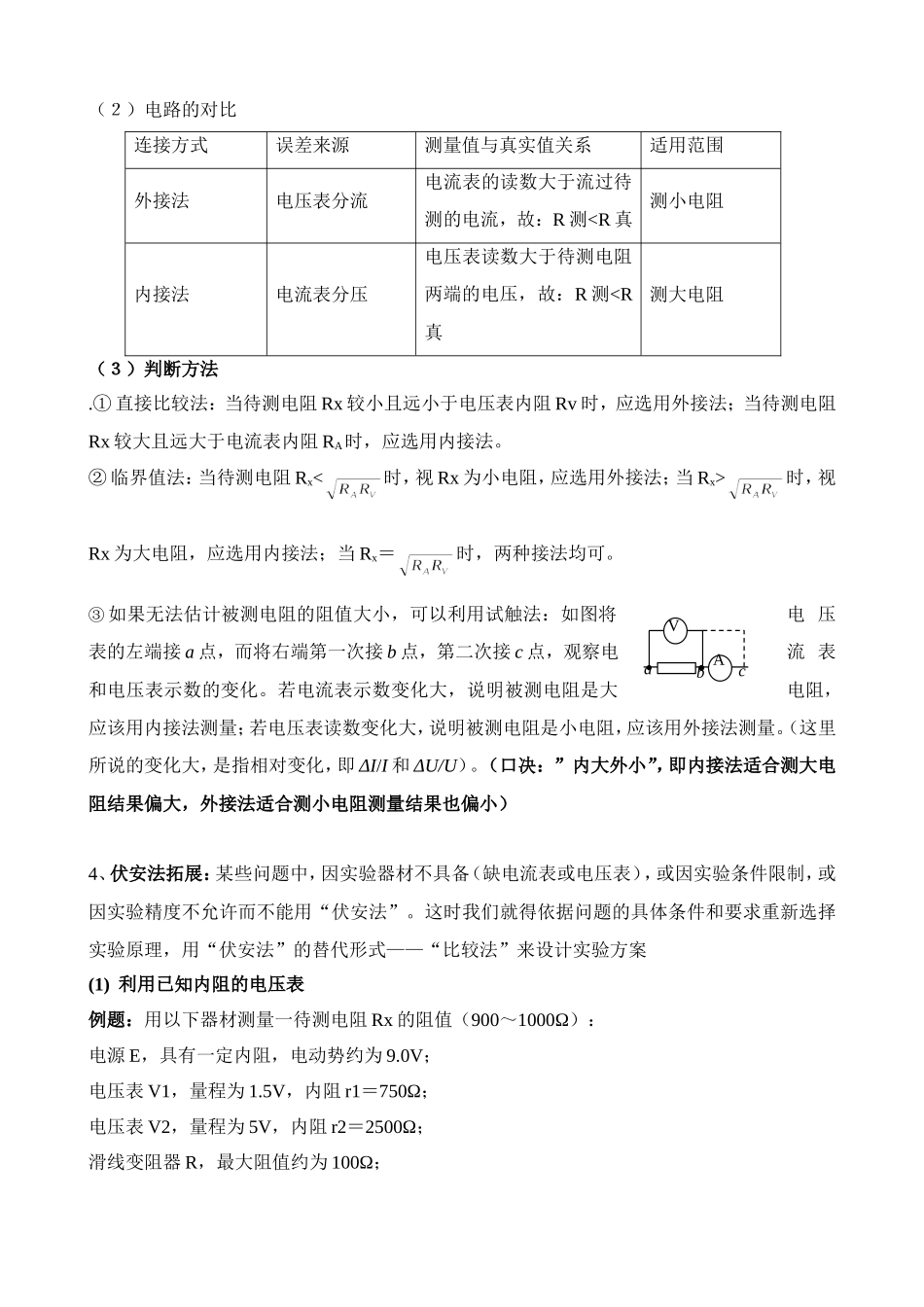

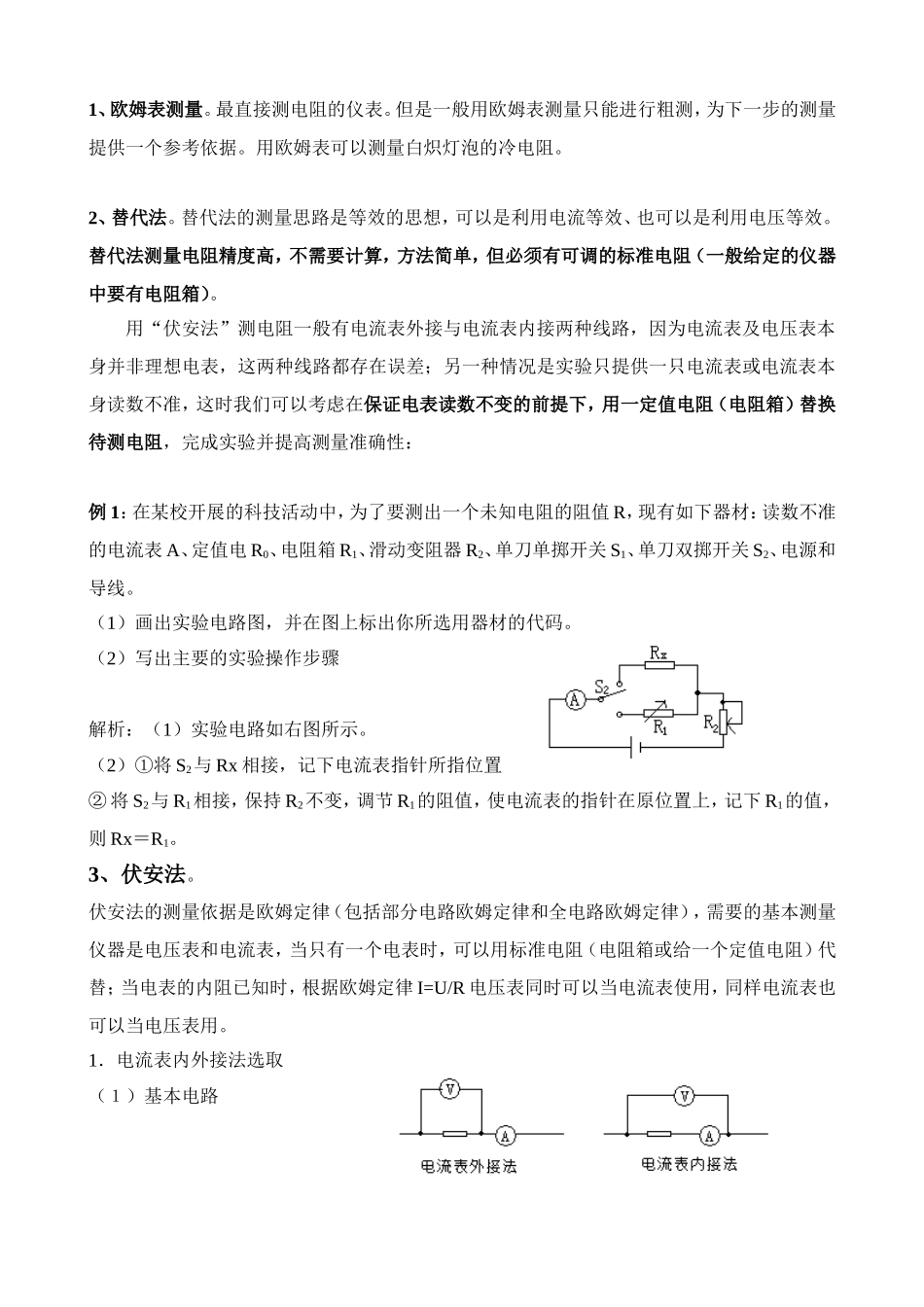

2007 肇庆市实验中学新课标高三物理电学实验复习自编资料 第一部分基本实验仪器的使用1．滑动变阻器分压式、限流于接法选取（１）基本电路（２）电路的对比调节范围限流式电路分压式电路电压调节范围０→U电流调节范围０→ 说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻值。（３）判断方法① 待测电阻 Rx>R，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。② 要求负载上电压或电流变化范围大，且从零开始连续可调，(或要求测多组数据)须用分压式接法。③ 采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。④ 待测电阻 Rx<滑动变阻器电阻 R 或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。⑤ 两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小2．多用电表如何使用：准备工作－机械调零。若是测电阻，先要进行欧姆调零。读数应该乘以倍率。每换一个倍率，都要重新机械调零。第二部分：定值电阻的测量方法1、欧姆表测量。最直接测电阻的仪表。但是一般用欧姆表测量只能进行粗测，为下一步的测量提供一个参考依据。用欧姆表可以测量白炽灯泡的冷电阻。2、替代法。替代法的测量思路是等效的思想，可以是利用电流等效、也可以是利用电压等效。替代法测量电阻精度高，不需要计算，方法简单，但必须有可调的标准电阻（一般给定的仪器中要有电阻箱）。用“伏安法”测电阻一般有电流表外接与电流表内接两种线路，因为电流表及电压表本身并非理想电表，这两种线路都存在误差；另一种情况是实验只提供一只电流表或电流表本身读数不准，这时我们可以考虑在保证电表读数不变的前提下，用一定值电阻（电阻箱）替换待测电阻，完成实验并提高测量准确性：例 1：在某校开展的科技活动中，为了要测出一个未知电阻的阻值 R，现有如下器材：读数不准的电流表 A、定值电 R0、电阻箱 R1、滑动变阻器 R2、单刀单掷开关 S1、单刀双掷开关 S2、电源和导线。（1）画出实验电路图，并在图上标出你所选用器材的代码。（2）写出主要的实验操作步骤解析：（1）实验电路如右图所示。（2）①将 S2与 Rx 相接，记下电流表指针所指位置② 将 S2与 R1相接，保持 R2不变，调节 R1的阻值，使电流表的指针在原位置上，记下 R1的值，则 Rx＝R1。3、伏安法。伏安法的测量依据是欧姆定律（包括部...
