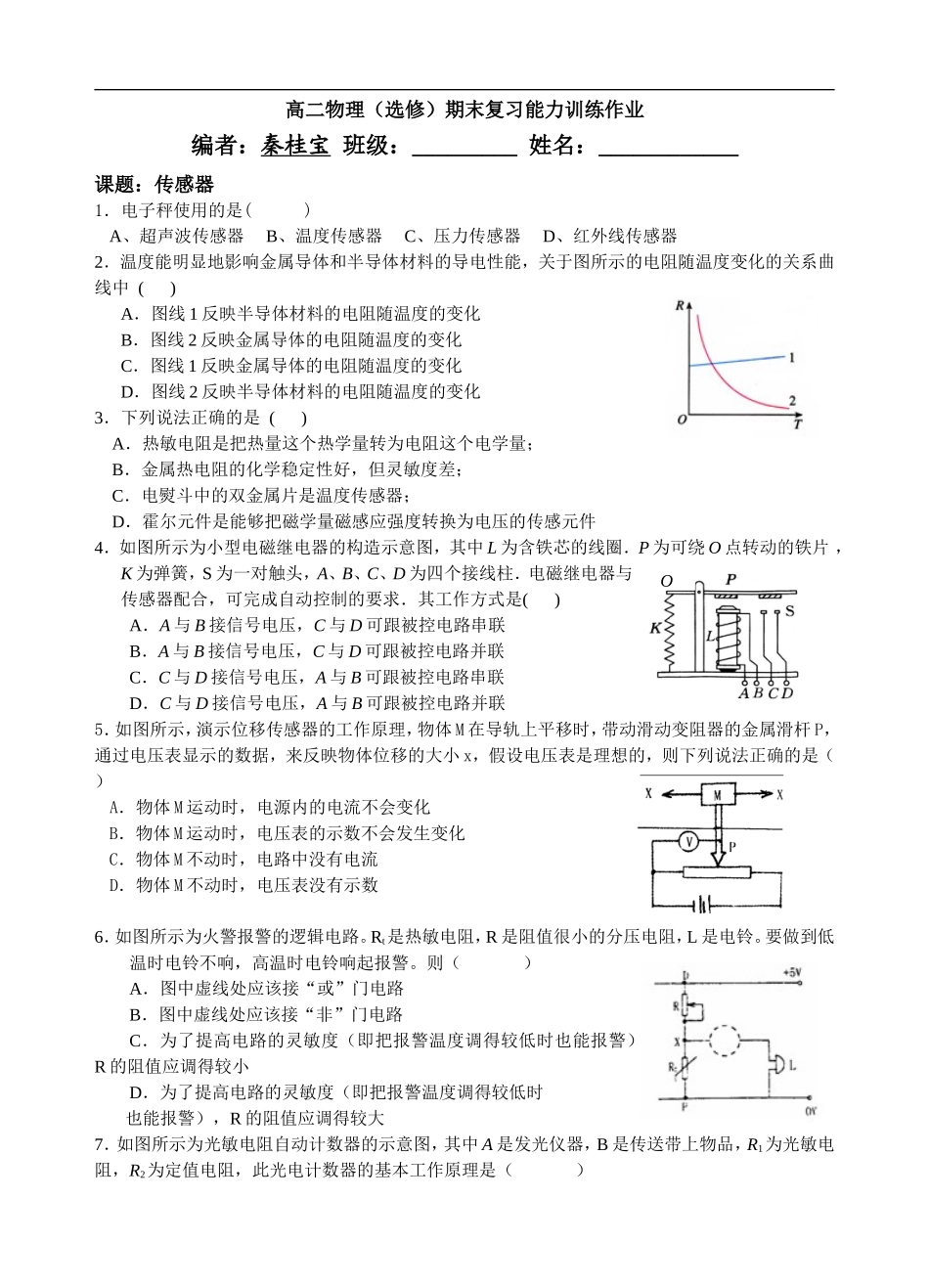

高二物理（选修）期末复习能力训练作业编者：秦桂宝 班级：_________ 姓名：____________课题：传感器1．电子秤使用的是( )A、超声波传感器 B、温度传感器 C、压力传感器 D、红外线传感器2．温度能明显地影响金属导体和半导体材料的导电性能，关于图所示的电阻随温度变化的关系曲线中 ( )A．图线 1 反映半导体材料的电阻随温度的变化B．图线 2 反映金属导体的电阻随温度的变化C．图线 1 反映金属导体的电阻随温度的变化D．图线 2 反映半导体材料的电阻随温度的变化3．下列说法正确的是 ( ) A．热敏电阻是把热量这个热学量转为电阻这个电学量； B．金属热电阻的化学稳定性好，但灵敏度差； C．电熨斗中的双金属片是温度传感器； D．霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件4．如图所示为小型电磁继电器的构造示意图，其中 L 为含铁芯的线圈．P 为可绕 O 点转动的铁片 ，K 为弹簧，S 为一对触头，A、B、C、D 为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是( )A．A 与 B 接信号电压，C 与 D 可跟被控电路串联B．A 与 B 接信号电压，C 与 D 可跟被控电路并联C．C 与 D 接信号电压，A 与 B 可跟被控电路串联D．C 与 D 接信号电压，A 与 B 可跟被控电路并联5．如图所示，演示位移传感器的工作原理，物体 M 在导轨上平移时，带动滑动变阻器的金属滑杆 P，通过电压表显示的数据，来反映物体位移的大小 x，假设电压表是理想的，则下列说法正确的是（ ）A．物体 M 运动时，电源内的电流不会变化B．物体 M 运动时，电压表的示数不会发生变化C．物体 M 不动时，电路中没有电流D．物体 M 不动时，电压表没有示数6．如图所示为火警报警的逻辑电路。Rt是热敏电阻，R 是阻值很小的分压电阻，L 是电铃。要做到低温时电铃不响，高温时电铃响起报警。则（ ）A．图中虚线处应该接“或”门电路B．图中虚线处应该接“非”门电路C．为了提高电路的灵敏度（即把报警温度调得较低时也能报警） ，R 的阻值应调得较小D．为了提高电路的灵敏度（即把报警温度调得较低时 也能报警），R 的阻值应调得较大7．如图所示为光敏电阻自动计数器的示意图，其中 A 是发光仪器，B 是传送带上物品，R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是（ ）O A、当有光照射 R1时，信号处理系统获得高电压B、当有光照射 R1时，信号处理系统获得低电压...
