2008-2009学年江苏省张甸中学高二物理第一学期期末复习教学案传感器人教版选修二

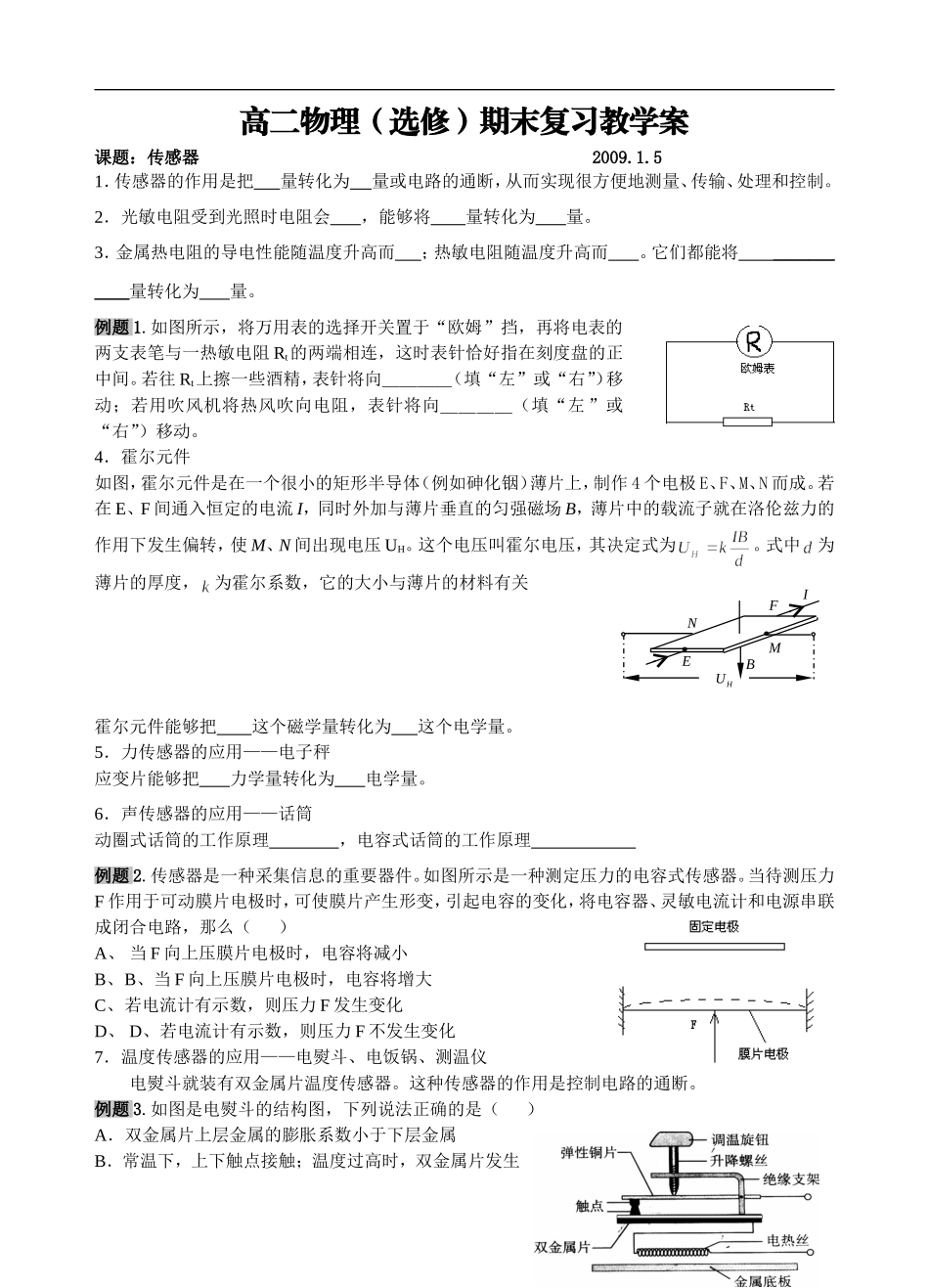

高二物理（选修）期末复习教学案课题：传感器 2009.1.51．传感器的作用是把 量转化为 量或电路的通断，从而实现很方便地测量、传输、处理和控制。2．光敏电阻受到光照时电阻会 ，能够将 量转化为 量。3．金属热电阻的导电性能随温度升高而 ；热敏电阻随温度升高而 。它们都能将 _______ ____量转化为 量。例题 1.如图所示，将万用表的选择开关置于“欧姆”挡，再将电表的两支表笔与一热敏电阻 Rt的两端相连，这时表针恰好指在刻度盘的正中间。若往 Rt上擦一些酒精，表针将向＿＿＿＿（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向＿＿＿＿（填“左”或“右”）移动。4．霍尔元件如图，霍尔元件是在一个很小的矩形半导体（例如砷化铟）薄片上，制作 4 个电极 E、F、M、N 而成。若在 E、F 间通入恒定的电流 I，同时外加与薄片垂直的匀强磁场 B，薄片中的载流子就在洛伦兹力的作用下发生偏转，使 M、N 间出现电压 UH。这个电压叫霍尔电压，其决定式为。式中为薄片的厚度，为霍尔系数，它的大小与薄片的材料有关霍尔元件能够把 这个磁学量转化为 这个电学量。5．力传感器的应用——电子秤应变片能够把 力学量转化为 电学量。6．声传感器的应用——话筒动圈式话筒的工作原理 ，电容式话筒的工作原理 例题 2.传感器是一种采集信息的重要器件。如图所示是一种测定压力的电容式传感器。当待测压力F 作用于可动膜片电极时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串联成闭合电路，那么（ ）A、 当 F 向上压膜片电极时，电容将减小 B、B、当 F 向上压膜片电极时，电容将增大C、若电流计有示数，则压力 F 发生变化 D、 D、若电流计有示数，则压力 F 不发生变化7．温度传感器的应用——电熨斗、电饭锅、测温仪电熨斗就装有双金属片温度传感器。这种传感器的作用是控制电路的通断。例题 3.如图是电熨斗的结构图，下列说法正确的是（ ）A．双金属片上层金属的膨胀系数小于下层金属B．常温下，上下触点接触；温度过高时，双金属片发生HUEFMNIB弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断8．光传感器的应用——鼠标器、火灾报警器例题 4.用如图 6-2-2 所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度.该装置是在矩形箱子的前、后壁上各安装一个有力敏电...
