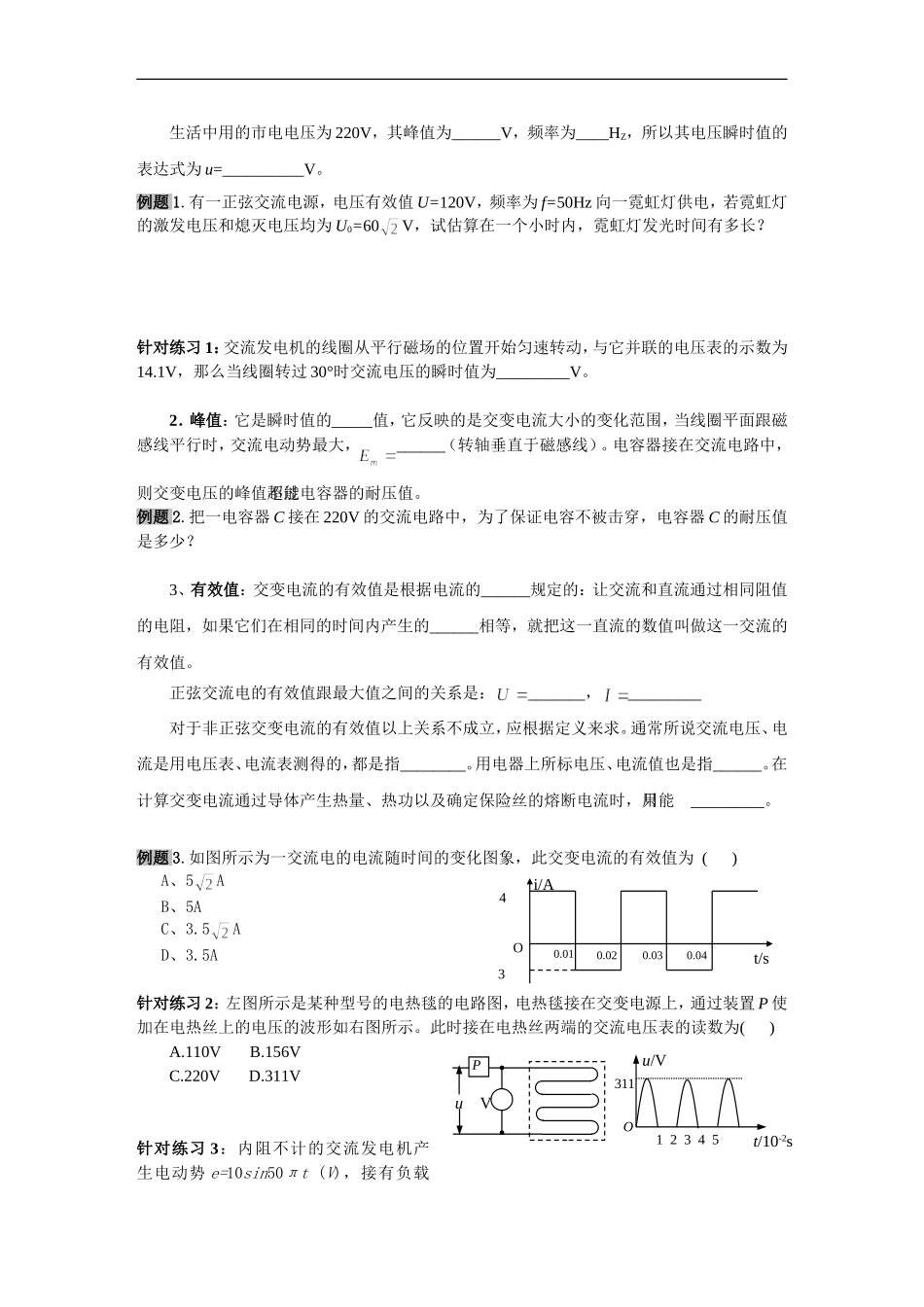

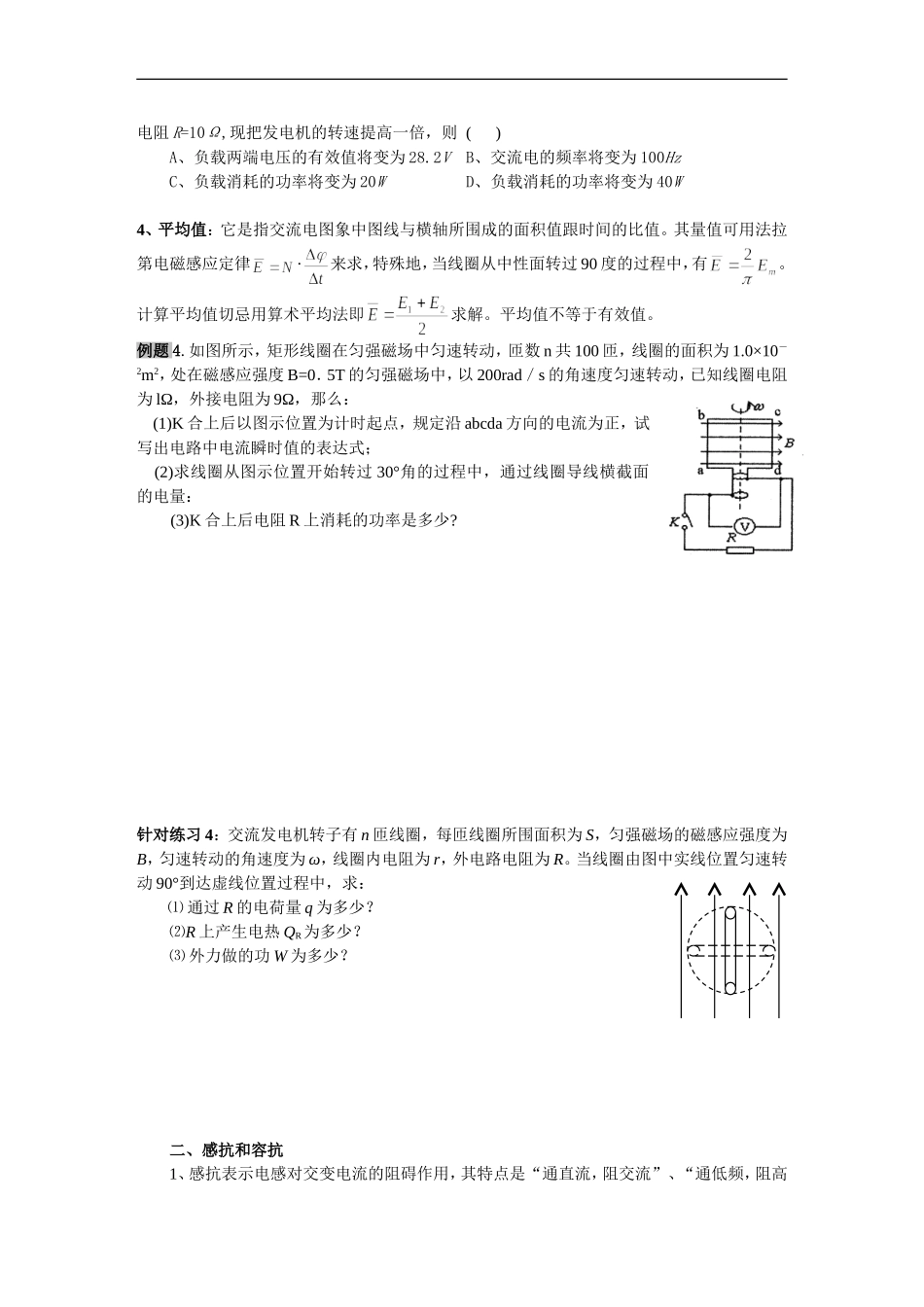

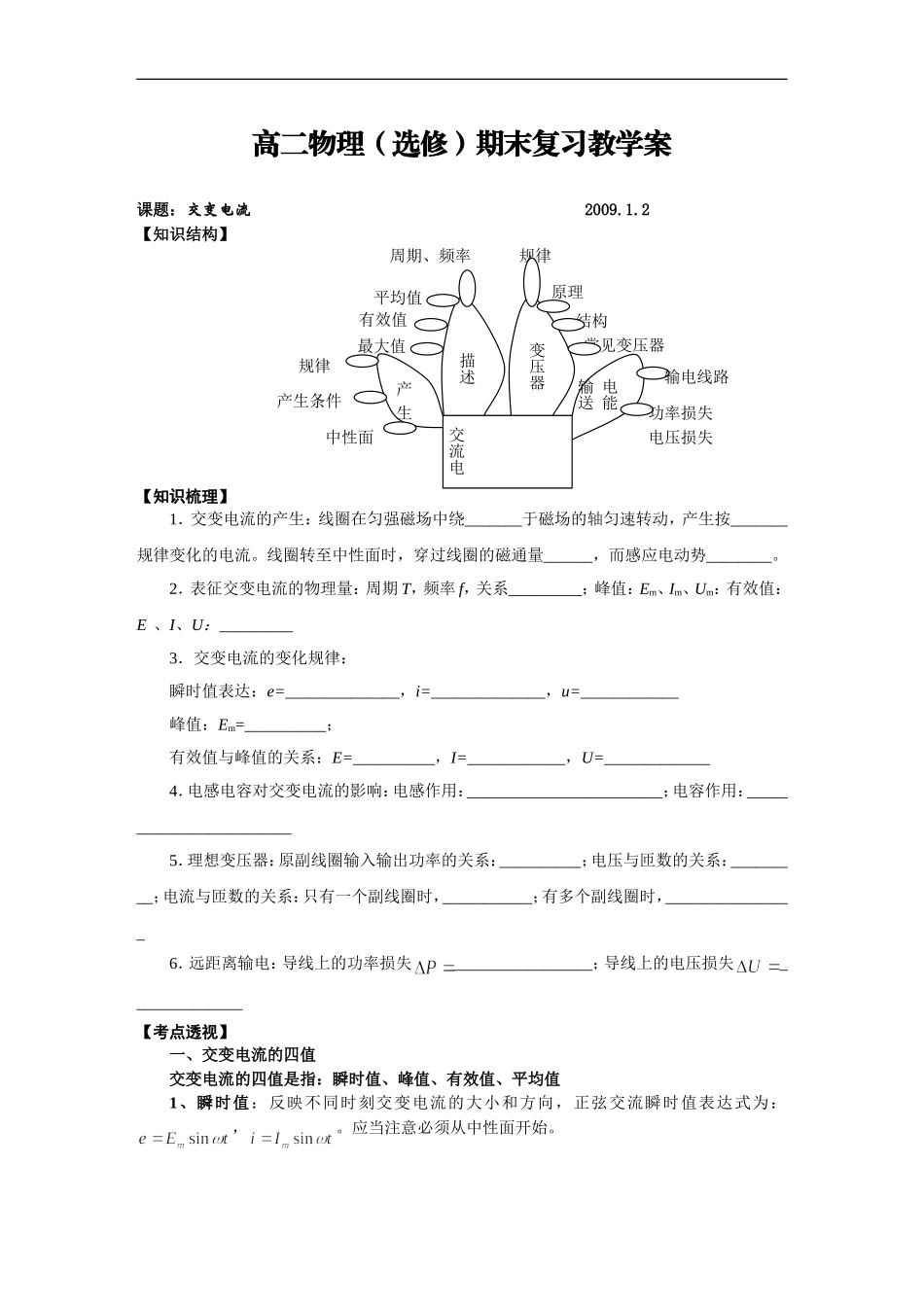

高二物理（选修）期末复习教学案课题：交变电流 2009.1.2【知识结构】【知识梳理】1．交变电流的产生：线圈在匀强磁场中绕_______于磁场的轴匀速转动，产生按_______规律变化的电流。线圈转至中性面时，穿过线圈的磁通量______，而感应电动势________。2．表征交变电流的物理量：周期 T，频率 f，关系_________；峰值：Em、Im、Um：有效值：E 、I、U：_________3．交变电流的变化规律：瞬时值表达：e=______________，i=______________，u=____________峰值：Em=__________；有效值与峰值的关系：E=__________，I=____________，U=_____________4．电感电容对交变电流的影响：电感作用：________________________；电容作用：________________________5．理想变压器：原副线圈输入输出功率的关系：__________；电压与匝数的关系：_________；电流与匝数的关系：只有一个副线圈时，___________；有多个副线圈时，________________6．远距离输电：导线上的功率损失_________________；导线上的电压损失______________【考点透视】一、交变电流的四值交变电流的四值是指：瞬时值、峰值、有效值、平均值1、瞬时值：反映不同时刻交变电流的大小和方向，正弦交流瞬时值表达式为：，。应当注意必须从中性面开始。交流电产生描述变压器电能输送中性面产生条件规律常见变压器结构原理规律有效值最大值平均值周期、频率功率损失电压损失输电线路生活中用的市电电压为 220V，其峰值为______V，频率为____HZ，所以其电压瞬时值的表达式为 u=__________V。例题 1.有一正弦交流电源，电压有效值 U=120V，频率为 f=50Hz 向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为 U0=60V，试估算在一个小时内，霓虹灯发光时间有多长？针对练习 1：交流发电机的线圈从平行磁场的位置开始匀速转动，与它并联的电压表的示数为14.1V，那么当线圈转过 30°时交流电压的瞬时值为_________V。2．峰值：它是瞬时值的_____值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，______（转轴垂直于磁感线）。电容器接在交流电路中，则交变电压的峰值不能超过电容器的耐压值。例题 2.把一电容器 C 接在 220V 的交流电路中，为了保证电容不被击穿，电容器 C 的耐压值是多少？3、有效值：交变电流的有效值是根据电流的______规定的：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的______相等，就把这一直流的数值叫...
