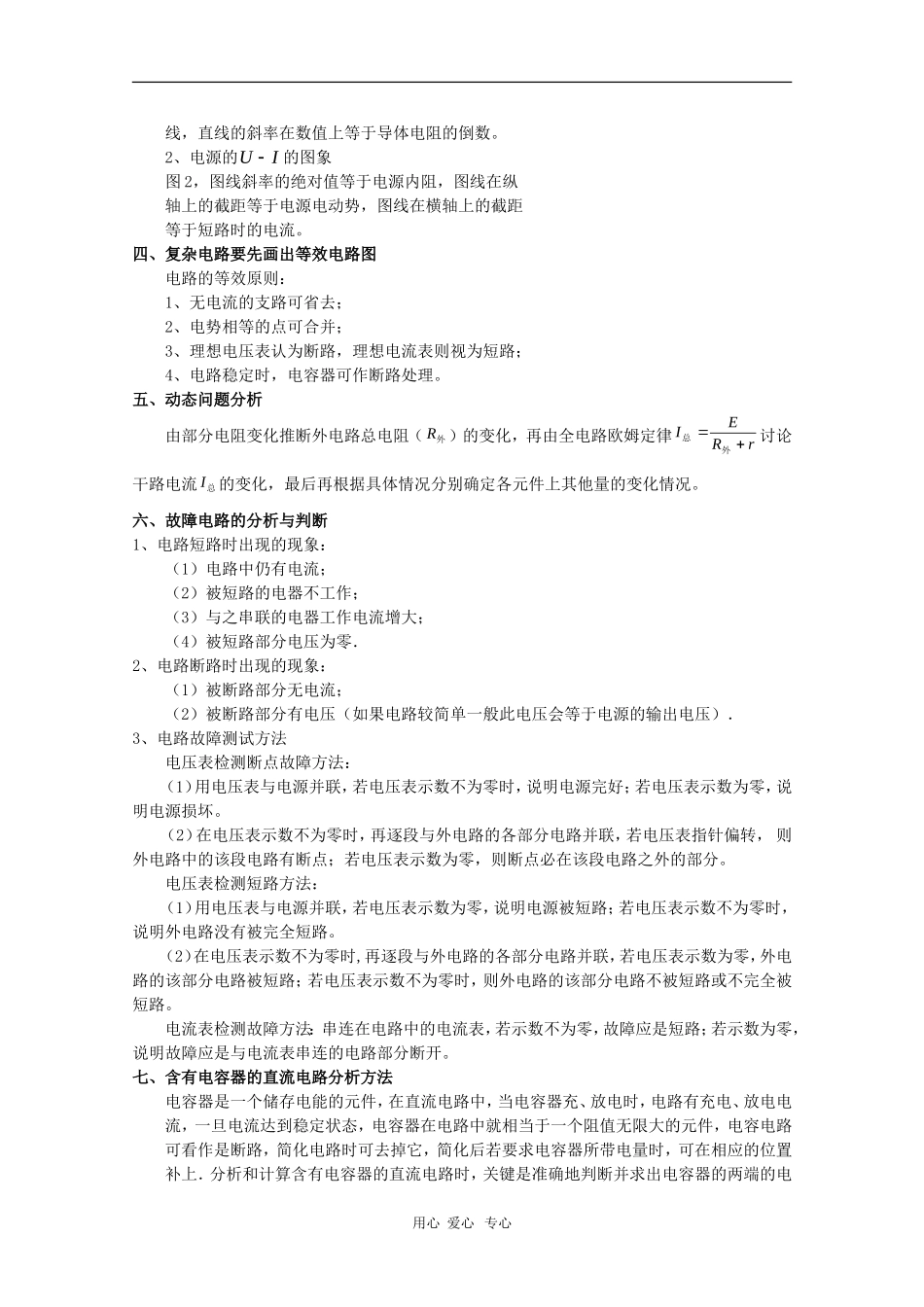

2010 届高考物理复习学案——电路【命题趋向】电路是高考的重点和热点，每年必有命题。根据近年高考，本专题的热点问题有：动态电路问题、电源的功率问题，伏安曲线或电源的UI图象，电动势和内阻的测量、电表的读数、变阻器的分压和限流接法选择、电流表的内外接法选择等。2010 高考可能会单独命制与此有关的电路功率问题几率较大，当然单独命制电路实验题几乎为雷打不变的规律。预计实验会涉及电路的分压与限流、电流表的内、外接法，电表的读数、游标卡尺或千分尺的读数，以及图象问题。【考点透视】一、三个定律恒定电流中的三个定律分别是：1、电阻定律：LRs，适用于金属导体或电解液导电；2、欧姆定律：（1）部分电路欧姆定律UIR，对金属导电和电解液导电均适用，但对气体导电不适用；（2）闭合电路欧姆定律EIRr或 EIRIr（粗测电阻的欧姆表就是依据闭合电路欧姆定律制成的）；3、焦耳定律2QI Rt，普遍适用；电流做的功2WUItQI Rt（对纯电阻电路或元件才取等号）二、五种功率1、电功率 PIU，普遍使用；2、热功率2PI R热＝，普遍使用；3、电源的输出功率 PIU出＝；在电源电动势和内阻一定时，当 Rr 时，电源的输出功率最大，即24mEPr，此时电源效率50 %；4、电源消耗的电功率2PI r耗＝；5、电源的总功率 PIE总＝， PPP总出耗＝。三、两种图线1、导体的伏安特性曲线图 1，线性元件的伏安特性曲线是一条过原点的直用心 爱心 专心αBE/rAIUOE图 2OIU图 1线，直线的斜率在数值上等于导体电阻的倒数。2、电源的UI的图象图 2，图线斜率的绝对值等于电源内阻，图线在纵轴上的截距等于电源电动势，图线在横轴上的截距等于短路时的电流。四、复杂电路要先画出等效电路图电路的等效原则：1、无电流的支路可省去；2、电势相等的点可合并；3、理想电压表认为断路，理想电流表则视为短路；4、电路稳定时，电容器可作断路处理。五、动态问题分析由部分电阻变化推断外电路总电阻（外R ）的变化，再由全电路欧姆定律rREI外总讨论干路电流总I的变化，最后再根据具体情况分别确定各元件上其他量的变化情况。六、故障电路的分析与判断1、电路短路时出现的现象：（1）电路中仍有电流；（2）被短路的电器不工作；（3）与之串联的电器工作电流增大；（4）被短路部分电压为零．2、电路断路时出现的现象：（1）被断路部分无电流；（2）被断路部分有电压（如果电路较简单一般此电压会等于电源的输出电压...
