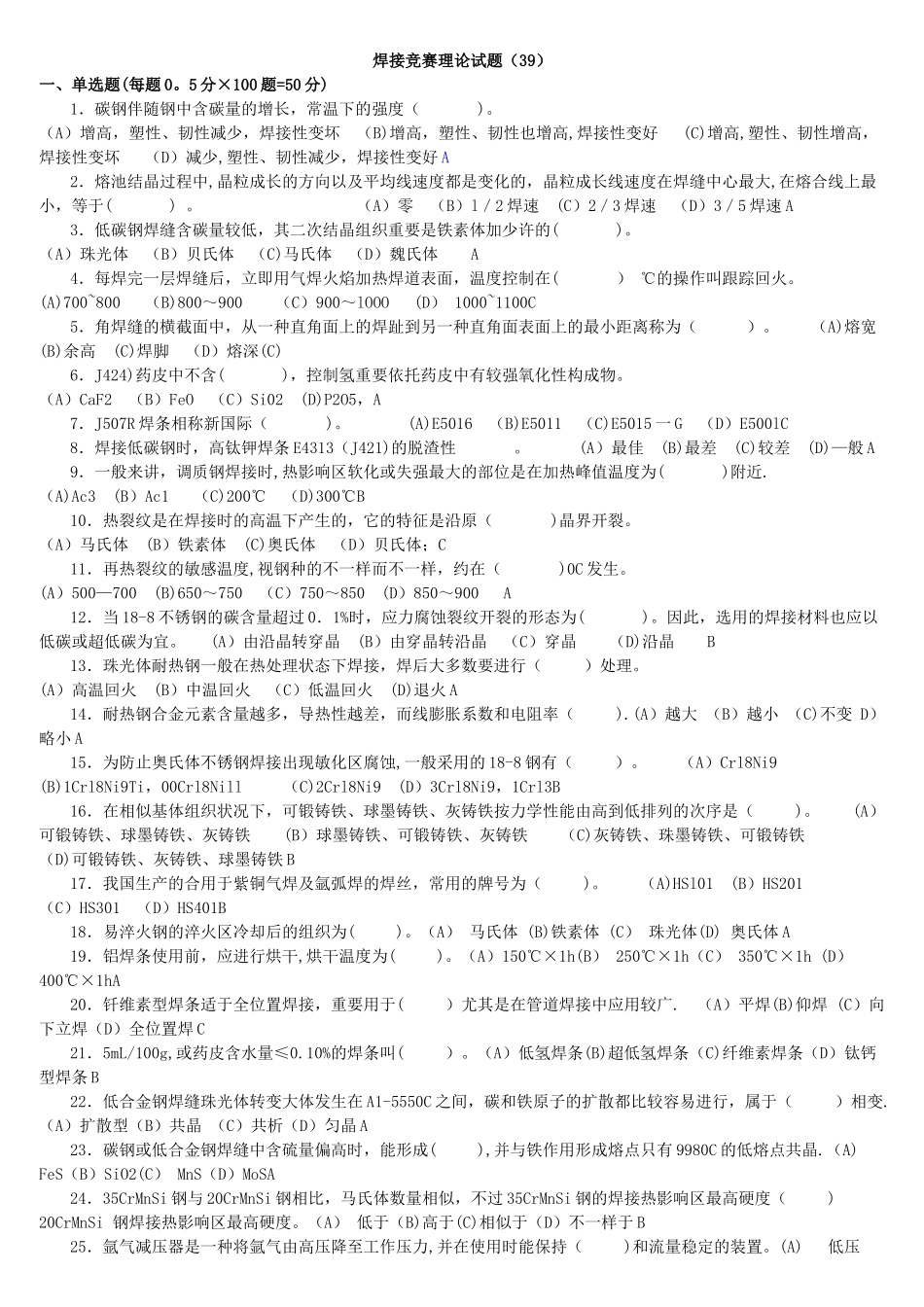

焊接竞赛理论试题（39）一、单选题(每题 0。5 分×100 题=50 分)1．碳钢伴随钢中含碳量的增长，常温下的强度（ )。 （A）增高，塑性、韧性减少，焊接性变坏 （B)增高，塑性、韧性也增高,焊接性变好 (C)增高,塑性、韧性增高，焊接性变坏 （D）减少,塑性、韧性减少，焊接性变好 A2．熔池结晶过程中,晶粒成长的方向以及平均线速度都是变化的，晶粒成长线速度在焊缝中心最大,在熔合线上最小，等于( ) 。 （A）零 （B）l／2 焊速 (C）2／3 焊速 （D）3／5 焊速 A3．低碳钢焊缝含碳量较低，其二次结晶组织重要是铁素体加少许的( )。 （A）珠光体 （B）贝氏体 （C)马氏体 （D）魏氏体 A4．每焊完一层焊缝后，立即用气焊火焰加热焊道表面，温度控制在( ） ℃的操作叫跟踪回火。 (A)700~800 （B)800～900 （C）900～lOOO (D） 1000~1100C5．角焊缝的横截面中，从一种直角面上的焊趾到另一种直角面表面上的最小距离称为（ ）。 （A)熔宽 (B)余高 (C)焊脚 （D）熔深(C)6．J424)药皮中不含( )，控制氢重要依托药皮中有较强氧化性构成物。 （A）CaF2 （B）FeO （C）Si02 (D)P2O5，A7．J507R 焊条相称新国际（ )。 (A)E5016 （B)E5011 （C)E5015 一 G （D）E500lC8．焊接低碳钢时，高钛钾焊条 E4313（J421)的脱渣性 。 (A）最佳 (B)最差 (C)较差 (D)—般 A9．一般来讲，调质钢焊接时,热影响区软化或失强最大的部位是在加热峰值温度为( )附近. （A)Ac3 (B）Ac1 （C)200℃ （D)300℃B10．热裂纹是在焊接时的高温下产生的，它的特征是沿原（ )晶界开裂。 （A）马氏体 (B）铁素体 (C)奥氏体 （D）贝氏体；C11．再热裂纹的敏感温度,视钢种的不一样而不一样，约在（ )0C 发生。 (A）500—700 (B)650～750 （C）750～850 (D）850～900 A12．当 18-8 不锈钢的碳含量超过 0．1%时，应力腐蚀裂纹开裂的形态为( )。因此，选用的焊接材料也应以低碳或超低碳为宜。 (A）由沿晶转穿晶 (B）由穿晶转沿晶 （C）穿晶 （D)沿晶 B13．珠光体耐热钢一般在热处理状态下焊接，焊后大多数要进行（ ）处理。 (A）高温回火 (B）中温回火 （C）低温回火 (D)退火 A14．耐热钢合金元素含量越多，导热性越差，而线膨胀系数和电阻率（ ).(A）越大 （B）越小 （C)不变 D）略小 A15．为防止奥氏体不锈钢焊接出现敏化区腐蚀,一般采用的 18-8 钢有（ ）。 （A）Crl8Ni9 (B)1Crl8Ni9Ti，00Crl8...
