2025年互换性与测量技术重点知识点总结

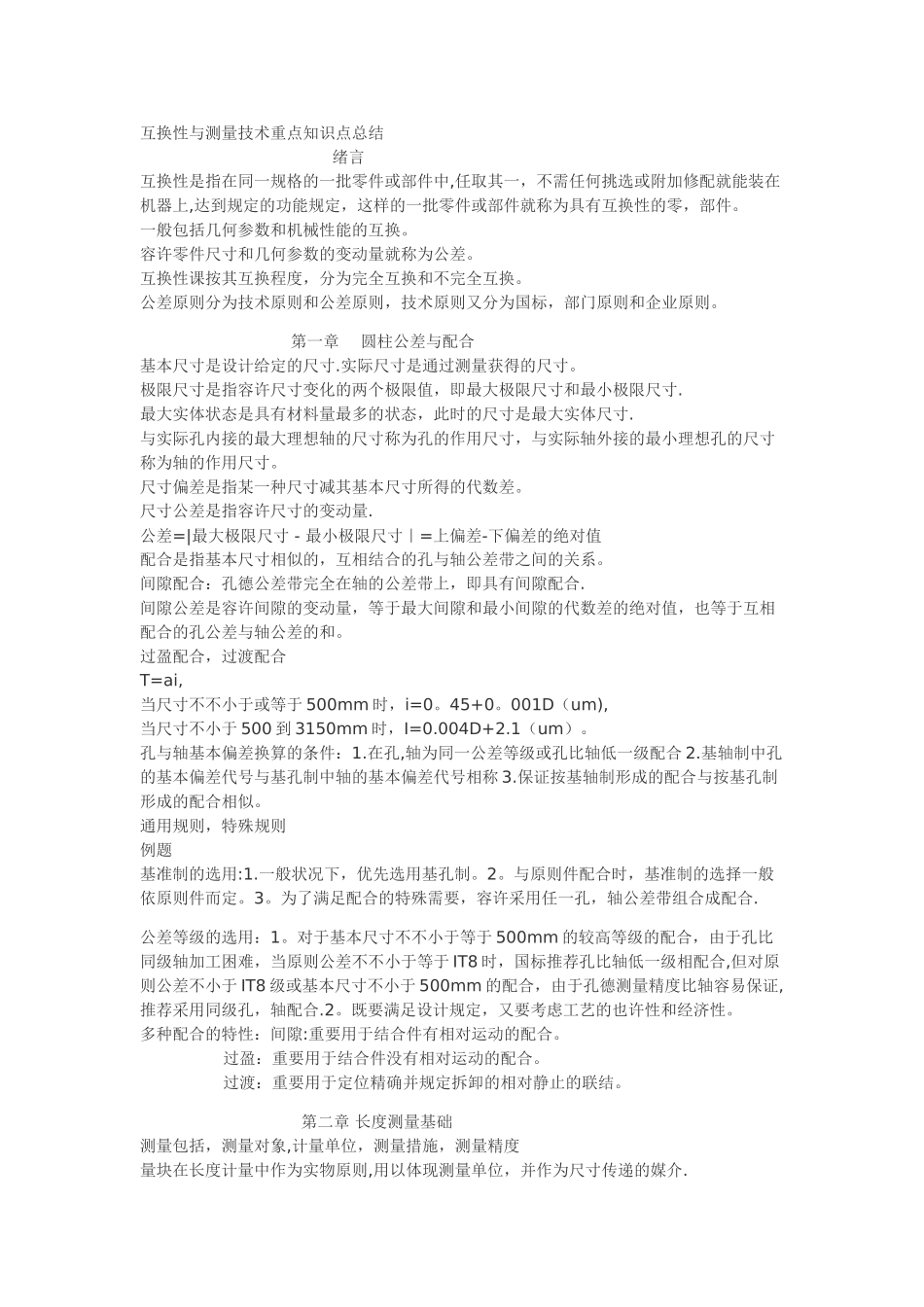

2025年互换性与测量技术重点知识点总结_第1页
1/4

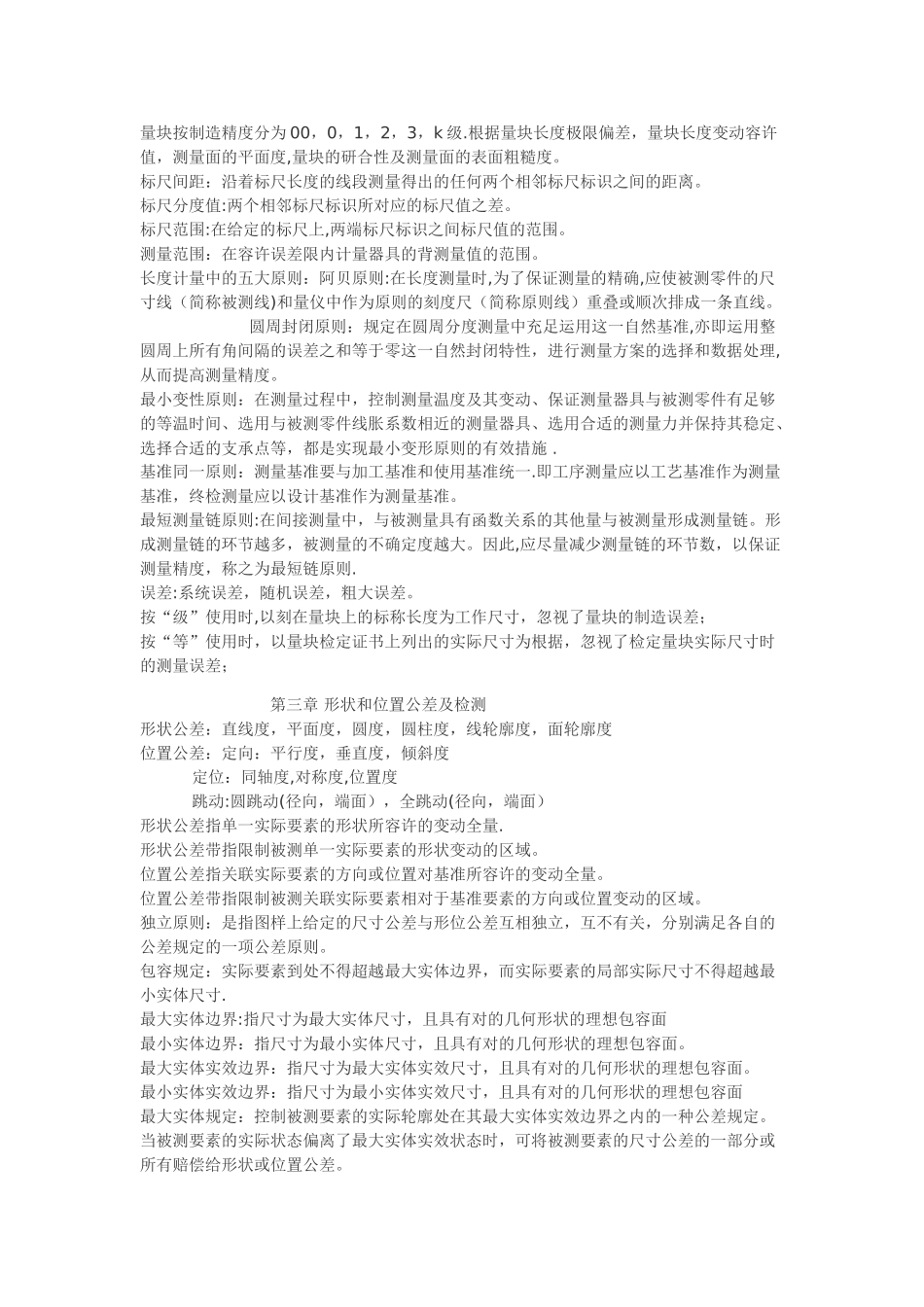

2025年互换性与测量技术重点知识点总结_第2页
2/4

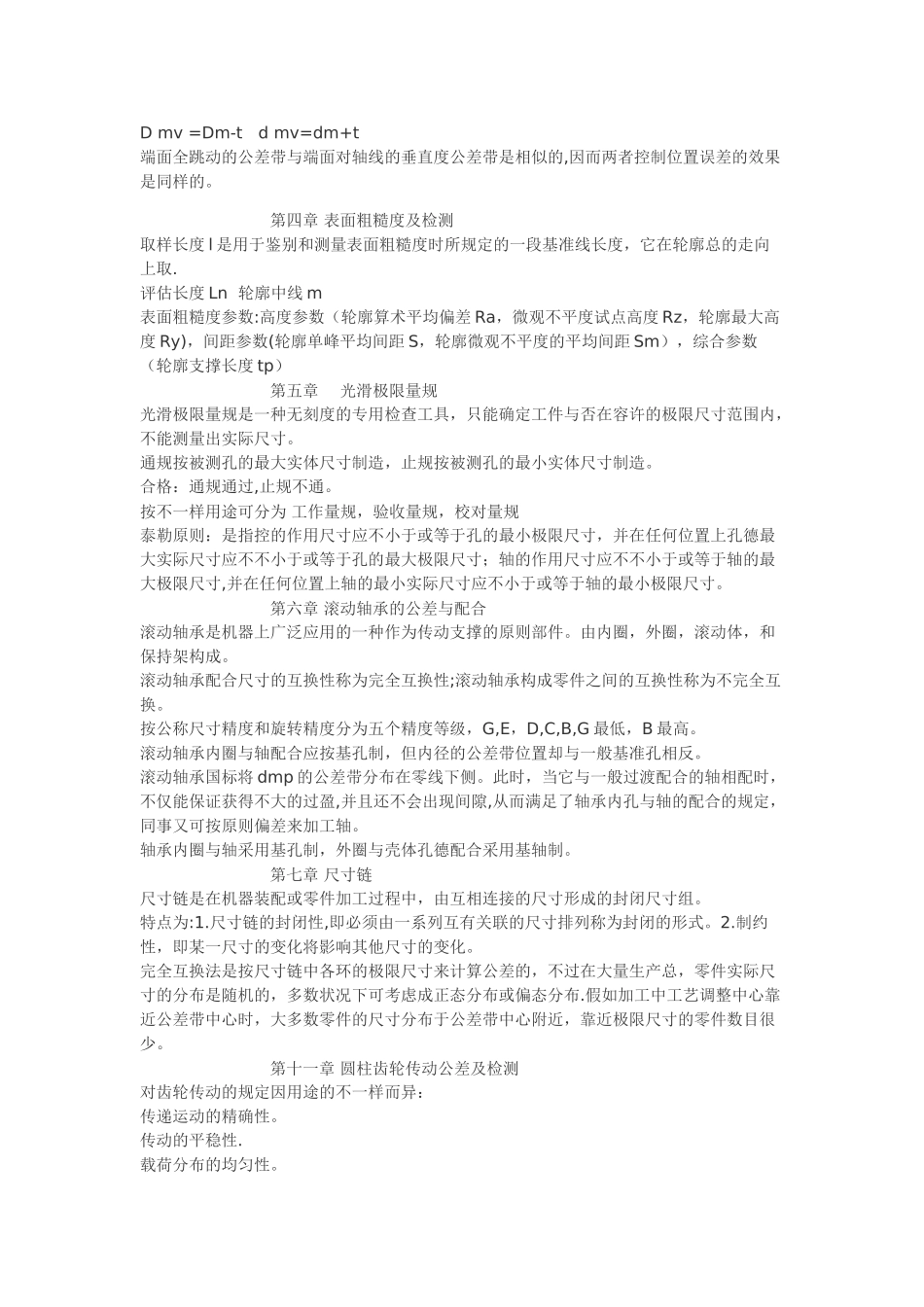

2025年互换性与测量技术重点知识点总结_第3页
3/4
互换性与测量技术重点知识点总结 绪言互换性是指在同一规格的一批零件或部件中,任取其一,不需任何挑选或附加修配就能装在机器上,达到规定的功能规定,这样的一批零件或部件就称为具有互换性的零,部件。一般包括几何参数和机械性能的互换。容许零件尺寸和几何参数的变动量就称为公差。互换性课按其互换程度,分为完全互换和不完全互换。公差原则分为技术原则和公差原则,技术原则又分为国标,部门原则和企业原则。 第一章 圆柱公差与配合基本尺寸是设计给定的尺寸.实际尺寸是通过测量获得的尺寸。极限尺寸是指容许尺寸变化的两个极限值,即最大极限尺寸和最小极限尺寸.最大实体状态是具有材料量最多的状态,此时的尺寸是最大实体尺寸.与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸,与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。尺寸偏差是指某一种尺寸减其基本尺寸所得的代数差。尺寸公差是指容许尺寸的变动量.公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值配合是指基本尺寸相似的,互相结合的孔与轴公差带之间的关系。间隙配合:孔德公差带完全在轴的公差带上,即具有间隙配合.间隙公差是容许间隙的变动量,等于最大间隙和最小间隙的代数差的绝对值,也等于互相配合的孔公差与轴公差的和。过盈配合,过渡配合T=ai,当尺寸不不小于或等于 500mm 时,i=0。45+0。001D(um),当尺寸不小于 500 到 3150mm 时,I=0.004D+2.1(um)。孔与轴基本偏差换算的条件:1.在孔,轴为同一公差等级或孔比轴低一级配合 2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相称 3.保证按基轴制形成的配合与按基孔制形成的配合相似。通用规则,特殊规则例题基准制的选用:1.一般状况下,优先选用基孔制。2。与原则件配合时,基准制的选择一般依原则件而定。3。为了满足配合的特殊需要,容许采用任一孔,轴公差带组合成配合.公差等级的选用:1。对于基本尺寸不不小于等于 500mm 的较高等级的配合,由于孔比同级轴加工困难,当原则公差不不小于等于 IT8 时,国标推荐孔比轴低一级相配合,但对原则公差不小于 IT8 级或基本尺寸不小于 500mm 的配合,由于孔德测量精度比轴容易保证,推荐采用同级孔,轴配合.2。既要满足设计规定,又要考虑工艺的也许性和经济性。多种配合的特性:间隙:重要用于结合件有相对运动的配合。 过盈:重要用于结合件没有相对运动的配合。 过渡:重要用于定位精确并规定拆卸的相对静止的联结。 第二...
