配电变压器运行规程

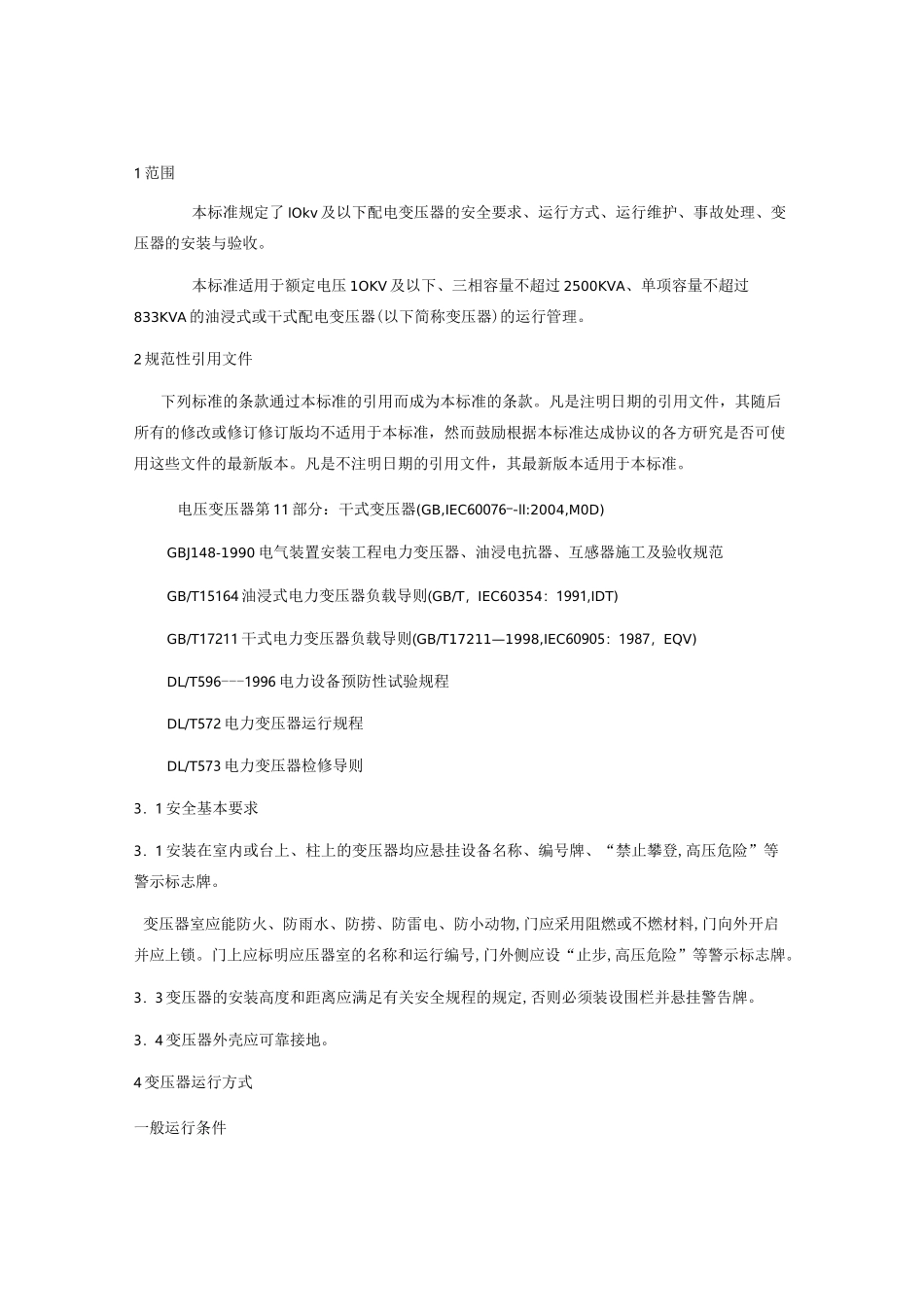

1 范围本标准规定了 lOkv 及以下配电变压器的安全要求、运行方式、运行维护、事故处理、变压器的安装与验收。本标准适用于额定电压 1OKV 及以下、三相容量不超过 2500KVA、单项容量不超过833KVA 的油浸式或干式配电变压器(以下简称变压器)的运行管理。2 规范性引用文件下列标准的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改或修订修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。电压变压器第 11 部分：干式变压器(GB,IEC60076―-ll:2004,M0D)GBJ148-1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB/T15164 油浸式电力变压器负载导则(GB/T，IEC60354：1991,IDT)GB/T17211 干式电力变压器负载导则(GB/T17211—1998,IEC60905：1987，EQV)DL/T596---1996 电力设备预防性试验规程DL/T572 电力变压器运行规程DL/T573 电力变压器检修导则3．1 安全基本要求3．1 安装在室内或台上、柱上的变压器均应悬挂设备名称、编号牌、“禁止攀登,高压危险”等警示标志牌。变压器室应能防火、防雨水、防捞、防雷电、防小动物,门应采用阻燃或不燃材料,门向外开启并应上锁。门上应标明应压器室的名称和运行编号,门外侧应设“止步,高压危险”等警示标志牌。3．3 变压器的安装高度和距离应满足有关安全规程的规定,否则必须装设围栏并悬挂警告牌。3．4 变压器外壳应可靠接地。4 变压器运行方式一般运行条件变压器的运行电压一般不应高于该运行分接额定电压的 105%。对于特殊的使用情况(例如变压器的有功功率可以在任何方向流通)．允许在不超过 110%的额定电压下运行，对电流与电压的相互关系如无特殊要求，当负载电流为额定电流的 K(KW1)倍时，按以下公式对电压 U 加以限制U(%)=ll0-5K2(1)无励磁调压变压器在额定电压±5%范围内改换分接位置运行时，其额定容量不变。有载调压变压器各分接位置的容量，按制造厂的规定。油没式变压器顶层油温一般不超过表 1 的规定(制造厂有规定的按制造厂规定)。当冷却介质温度较低时，顶层油温也相应降低。自然循环冷却变压器的顶层油温一般不宜经常超过85°C。表 1 油浸式变压器顶层油温一般规定值 C冷却方式冷却介质最高温度最高顶层油温度自然循环自冷、风冷4095干式变压器的温度限值应按 GB 的规定，限值如表 2 所示。表 2 绕组温...
