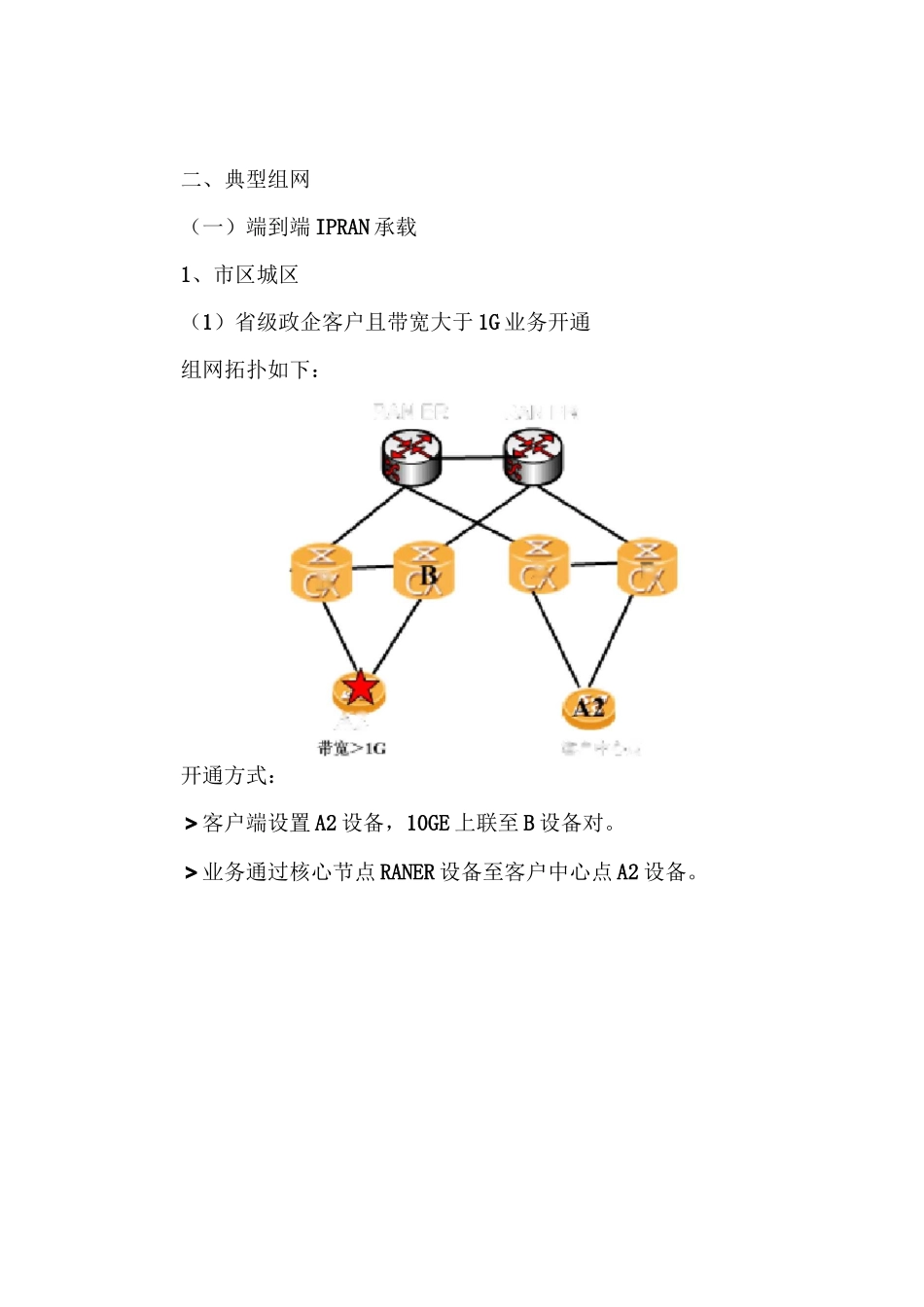

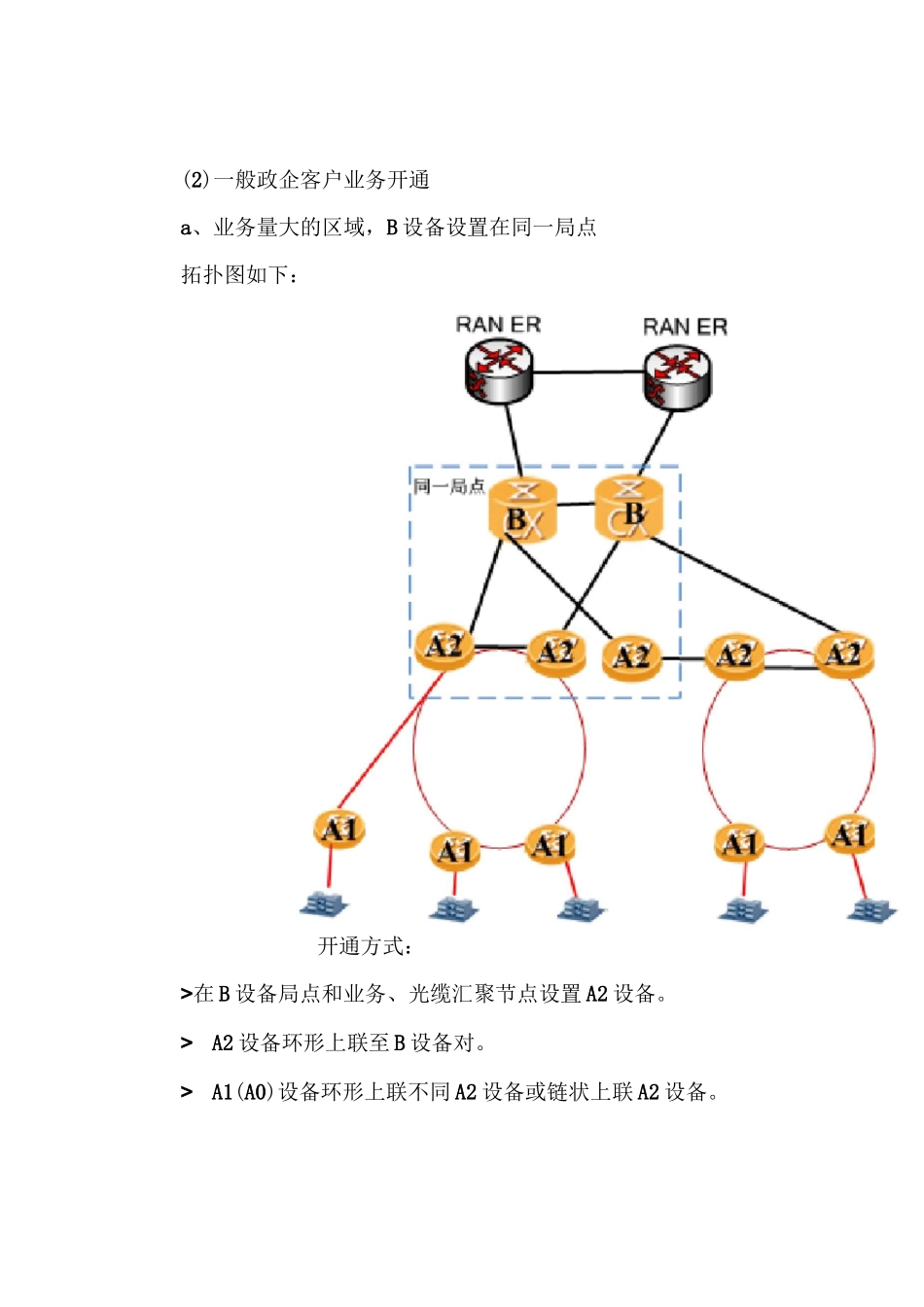

政企大客户 STN 专线开通原则及组网规范一、STN 专线接入原则1、除银行、证券等对承载方式有特殊要求的客户外,其他政企带宽型业务均可采取 STN 电路承载,实现政企业务的端到端管理。2、除 STN 接入方式外,仍保留 MSTP、MSAP 等现有接入方式,并根据技术发展与客户需求,逐步推动带宽型政企接入方式的演进。3、政企业务原则上不允许直接接入 B 设备,须先接入 A2 设备,A2设备再通过 GE 或者 10GE 链路上联 B 设备。4、客户侧业务接入点设置 A1(A0)设备,可根据光缆和客户情况,灵活选择链型、环型组网,环型组网时,宜上联不同 A2 设备。5、每个 10GE 环中 A2 设备节点数不超过 4 个,每台 A2 设备接入用户数不超过 20 个。6、政企和 LTE 业务可共用 B 设备,A2 及以下接入段应分别成环。RHBRANERANEA2客户中右二、典型组网(一)端到端 IPRAN 承载1、市区城区(1)省级政企客户且带宽大于 1G 业务开通组网拓扑如下:开通方式:>客户端设置 A2 设备,10GE 上联至 B 设备对。>业务通过核心节点 RANER 设备至客户中心点 A2 设备。(2)一般政企客户业务开通a、业务量大的区域,B 设备设置在同一局点拓扑图如下:开通方式:>在 B 设备局点和业务、光缆汇聚节点设置 A2 设备。>A2 设备环形上联至 B 设备对。>A1(A0)设备环形上联不同 A2 设备或链状上联 A2 设备。b、业务量大区域,B 设备设置在不同局点拓扑图如下:RANERRANER开通方式:>分别在两个 B 设备局点和业务、光缆汇聚节点设置 A2 设备(对)。>A2 设备环形上联至 B 设备对。>A1(A0)设备环形上联不同 A2 设备或链状上联 A2 设备。1开通方式:RANERRANERc、业务量小区域,B 设备设置在同一局点拓扑图如下:>在 B 设备局点设置 A2 设备。>A2 设备环形上联至 B 设备对。>A1(A0)设备环形上联不同 A2 设备或链状上联 A2 设备。AI 局点一RANEFRANER开通方式:d、业务量小区域,B 设备设置在不同局点拓扑图如下:>分别在两个 B 设备局点设置 A2 设备(对)>A2 设备环形上联至 B 设备对>A1(A0)设备环形上联不同 A2 设备或链状上联 A2 设备RANE局RANE丿包点I 同局点燼•一开通方式:2、县城城区政企客户业务拓扑图如下:>县局机房设置 2 台政企 A2 设备环形上联至 B 设备对;>B 设备部署在同一局址,政企 A2 设备对设置在同一局址;>B 设备对在不同局址,A2 设备设置在不同局址,A2 对口...
