钢结构组合楼板施工方案

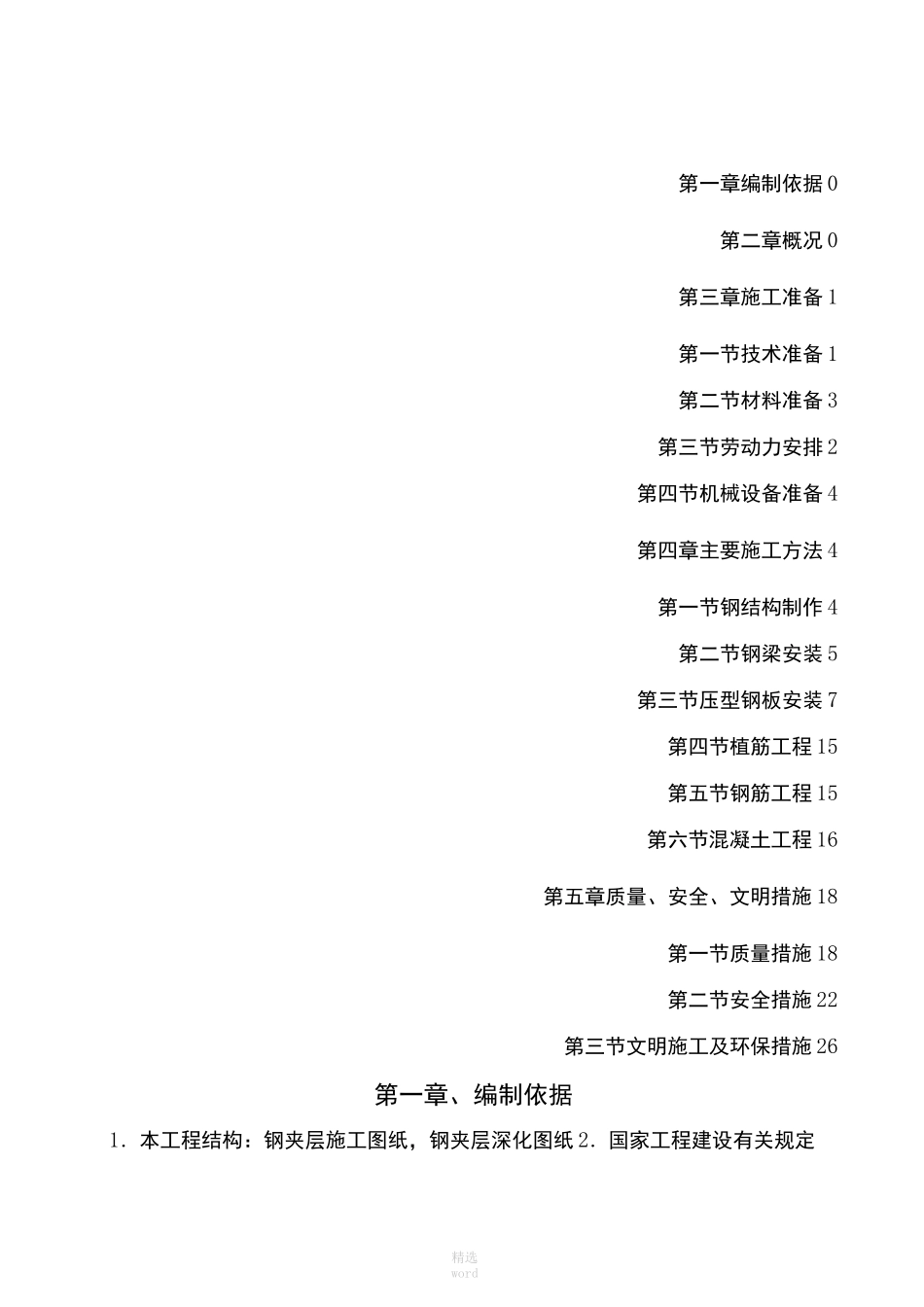

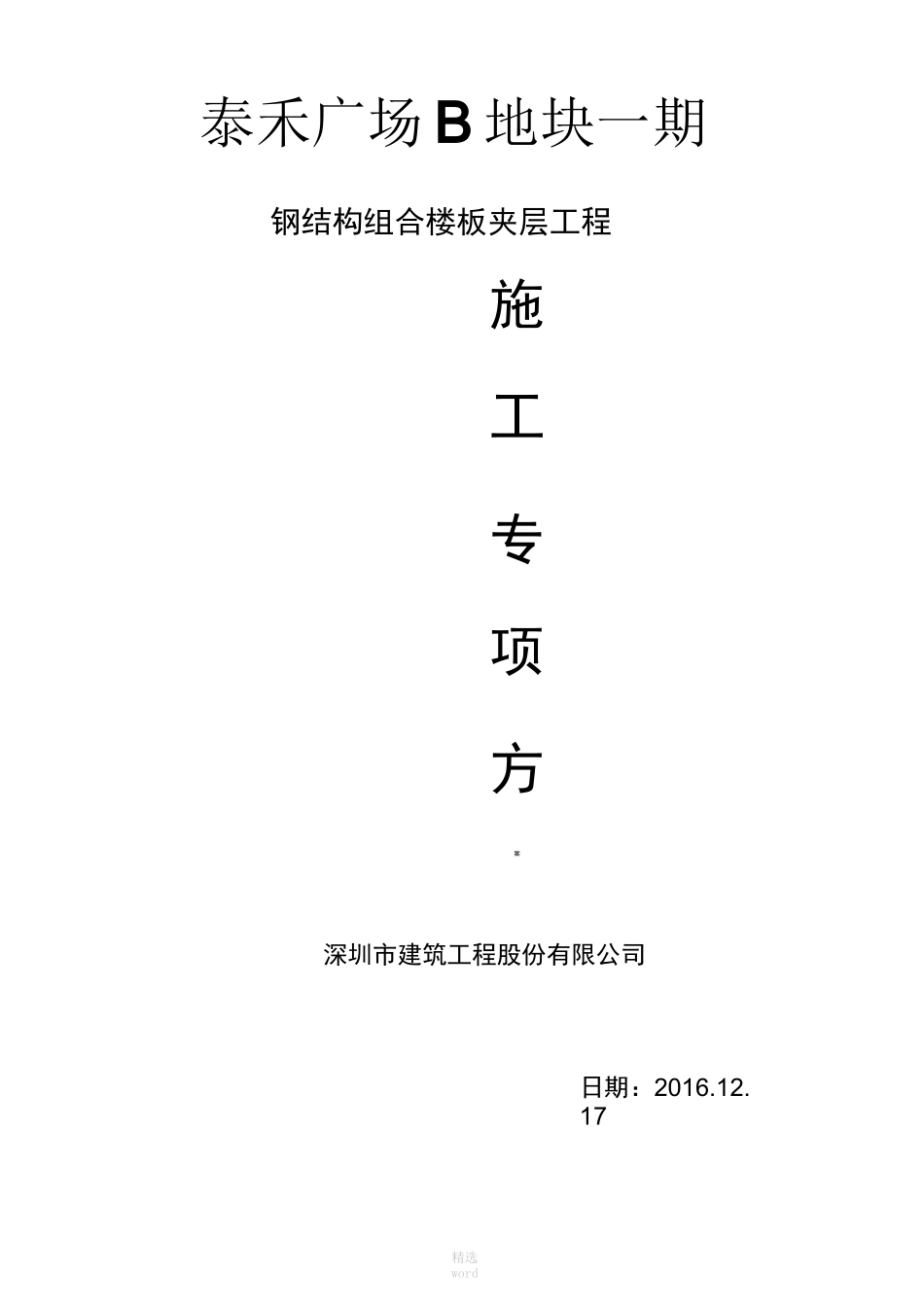

精选word泰禾广场 B 地块一期钢结构组合楼板夹层工程施工专项方案深圳市建筑工程股份有限公司日期：2016.12.17精选 word精选word第一章编制依据 0第二章概况 0第三章施工准备 1第一节技术准备 1第二节材料准备 3第三节劳动力安排 2第四节机械设备准备 4第四章主要施工方法 4第一节钢结构制作 4第二节钢梁安装 5第三节压型钢板安装 7第四节植筋工程 15第五节钢筋工程 15第六节混凝土工程 16第五章质量、安全、文明措施 18第一节质量措施 18第二节安全措施 22第三节文明施工及环保措施 26第一章、编制依据1．本工程结构：钢夹层施工图纸，钢夹层深化图纸 2．国家工程建设有关规定精选word《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设项目（工程）竣工验收办法》3．国家行业等有关标准、规范《钢结构工程施工质量验收规范》(GB50205-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)《建设工程监理规范》(GB50319-2000)《建筑安装工程质量检验评定标准》(GBJ300-2001)《建筑工程质量检验评定标准》(GBJ301-1999)建筑钢结构焊接规程》（GBJ81-1998）第二章、概况本工程为泰禾广场 B 地块（一期）2A 栋、2B 栋夹层结构板工程，组合楼板钢梁为热轧 H 型钢和槽钢钢梁。钢筋砼柱上设预埋钢板，由钢筋穿板焊接锚固，主梁与预埋钢板连接板为PL-12，除槽钢梁外其它次梁与主梁连接板为 PL-8，主梁与柱及次梁与主梁连接采用 M20 高强螺栓锁定。槽钢采用 M16@500 化学植筋与现浇钢筋混凝土结构连接，锚栓植入深度不小于 160mm。新增楼板钢筋与原结构梁连接采用植筋工艺，深度为 20d。钢承板为 1.2mm 厚 DECKPLATE 双面镀锌，与钢梁的连接采用栓钉焊机焊接，焊接电流 1500-1700A，焊接时间 1.0-1.3S，可现场适当调整。结构的材质采用 Q345B,其化学成分及力学性能应符合（GB/T700-2006）标准中的有关规定。精选word所有结构用（除特别标示者）加劲板一律为 8mm 厚 Q345B 钢板。所有螺栓除注明外均采用 GB-F10.9 级扭剪型高强度螺栓。锚固螺栓使用 Q345B 钢，所有钻孔（除基础螺栓外）均比螺栓直径大1.5mm。工艺原理：压型钢板-混凝土组合楼板结构体系，利用压型钢板自身具有的重量轻、强度高、承重大、抗震性好的特点，取消了传统的模板支撑系统。工程中压型钢板被视为混凝土楼板的永久性模板，其设计的钢板肋取代了全部的正弯矩钢筋及部分温度钢筋，与混凝土...
