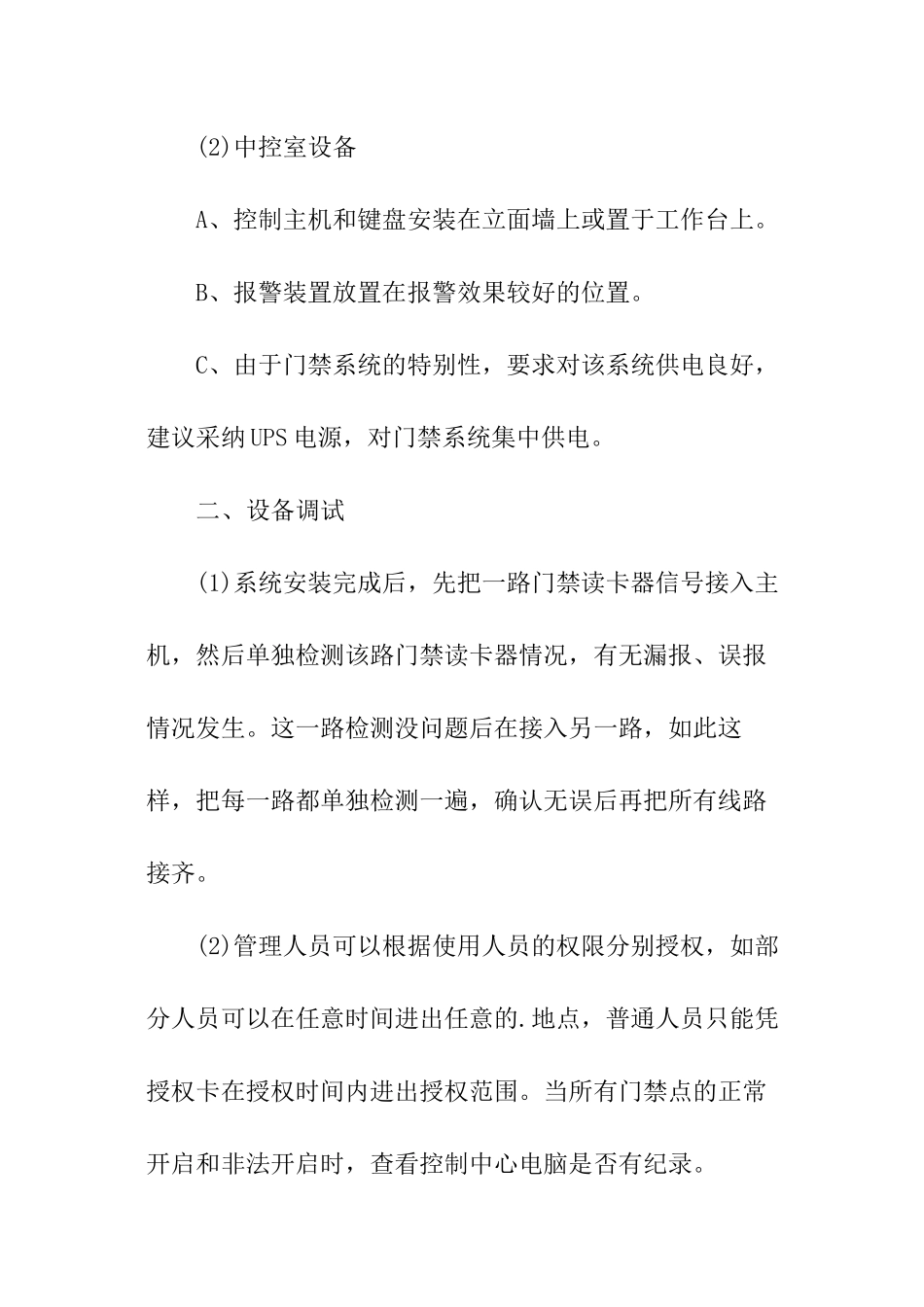

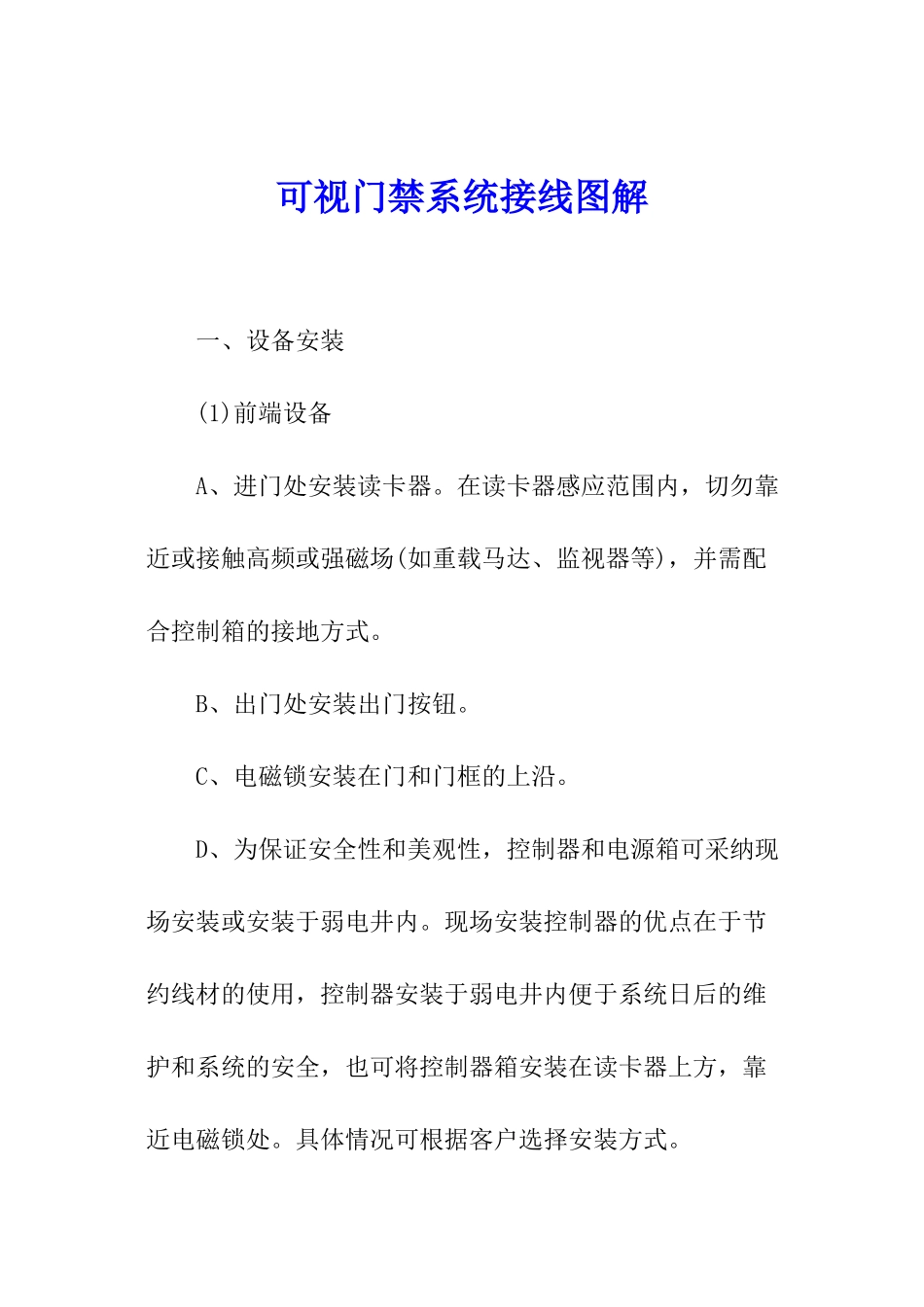

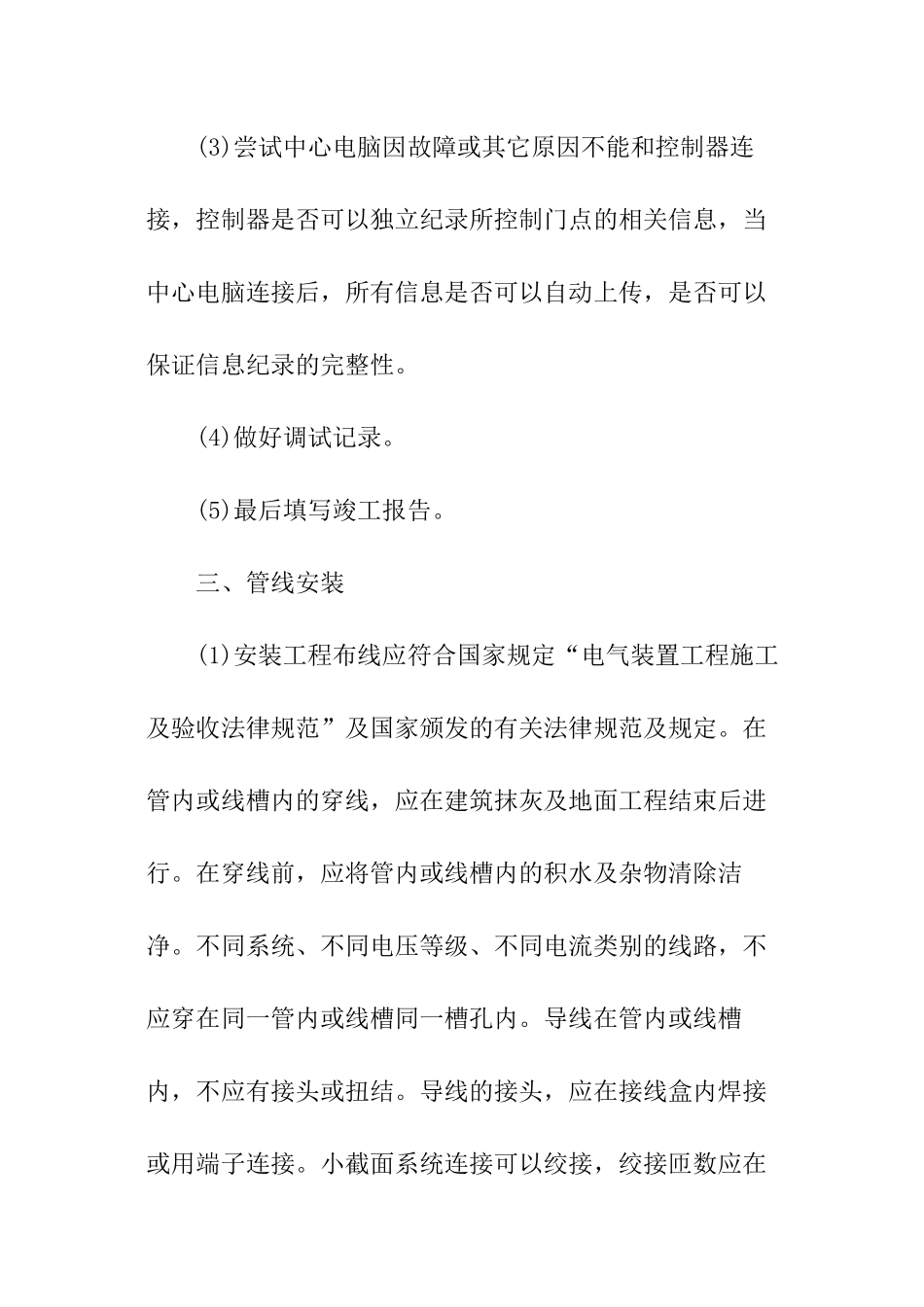

可视门禁系统接线图解 一、设备安装 (1)前端设备 A、进门处安装读卡器。在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。 B、出门处安装出门按钮。 C、电磁锁安装在门和门框的上沿。 D、为保证安全性和美观性,控制器和电源箱可采纳现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,也可将控制器箱安装在读卡器上方,靠近电磁锁处。具体情况可根据客户选择安装方式。 (2)中控室设备 A、控制主机和键盘安装在立面墙上或置于工作台上。 B、报警装置放置在报警效果较好的位置。 C、由于门禁系统的特别性,要求对该系统供电良好,建议采纳 UPS 电源,对门禁系统集中供电。 二、设备调试 (1)系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。 (2)管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的.地点,普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。 (3)尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。 (4)做好调试记录。 (5)最后填写竣工报告。 三、管线安装 (1)安装工程布线应符合国家规定“电气装置工程施工及验收法律规范”及国家颁发的有关法律规范及规定。在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除洁净。不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。小截面系统连接可以绞接,绞接匝数应在五匝以上,然后搪锡,用绝缘带包扎。管线经过建筑物的变形缝处,应实行补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板,其接线端子上应有个应的标号。 (2)门禁控制器应安装牢固,不得倾斜,并应有明显标志。安装在轻质隔墙上,应实行加固措施。引入门禁控制器的电...
