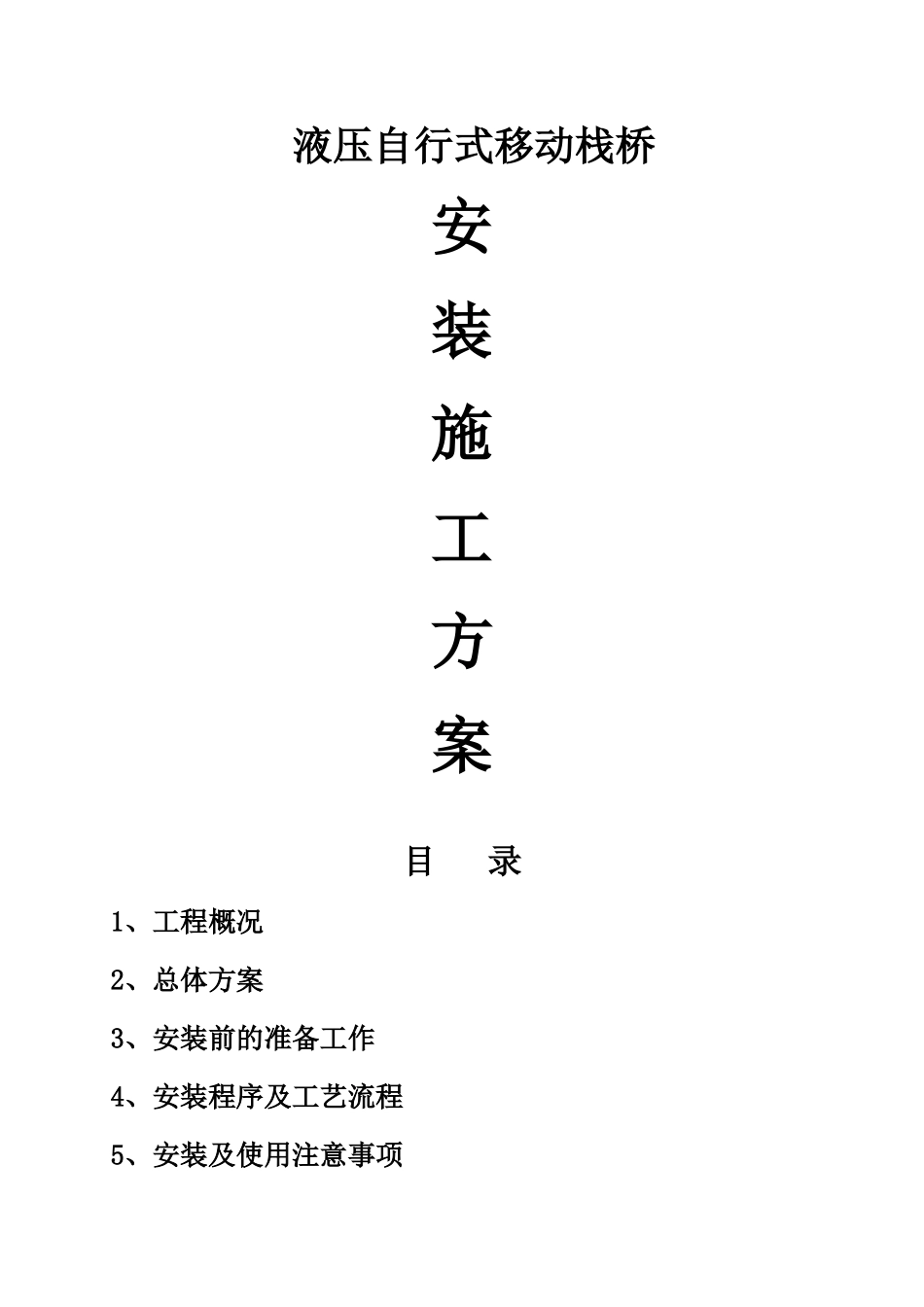

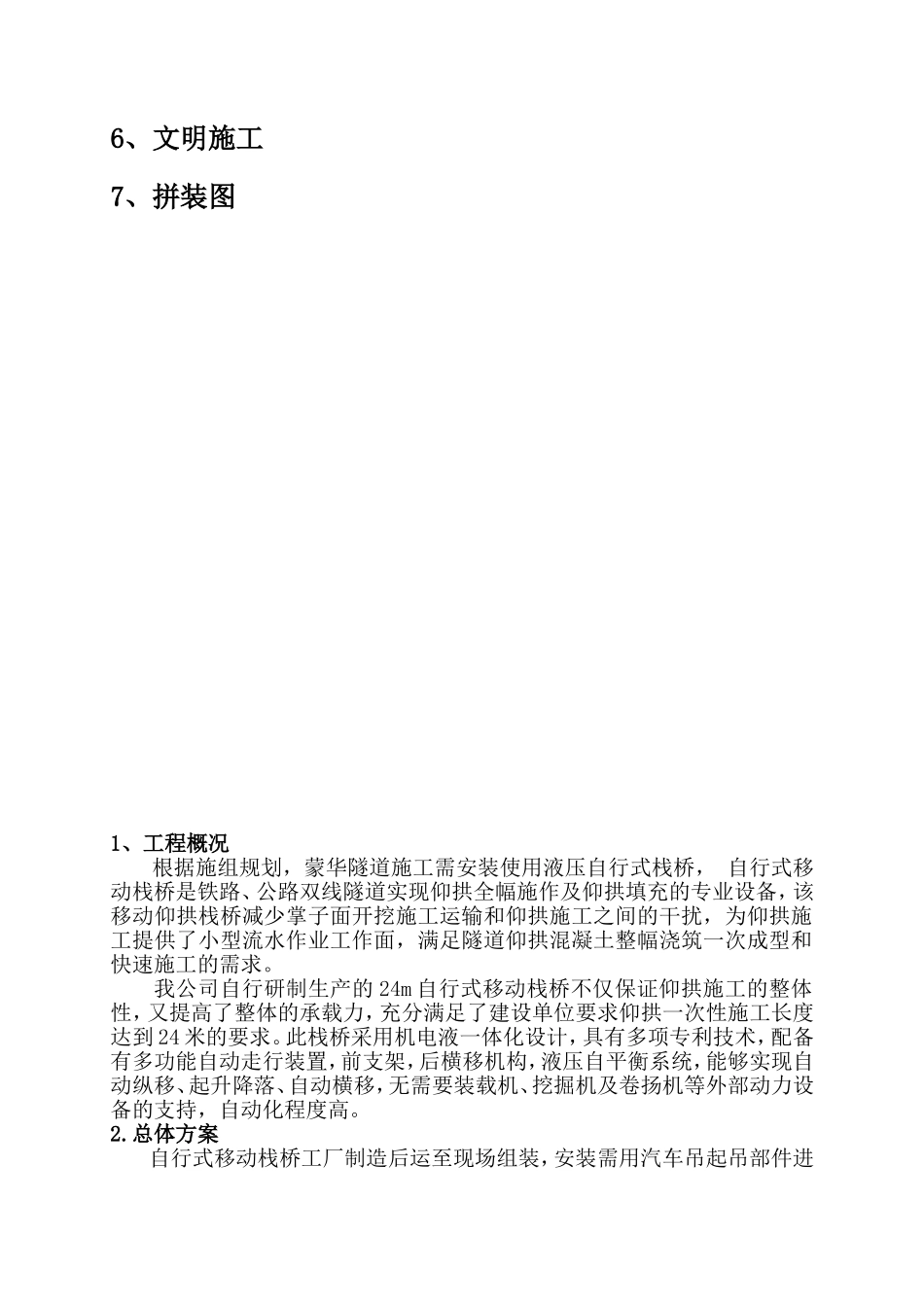

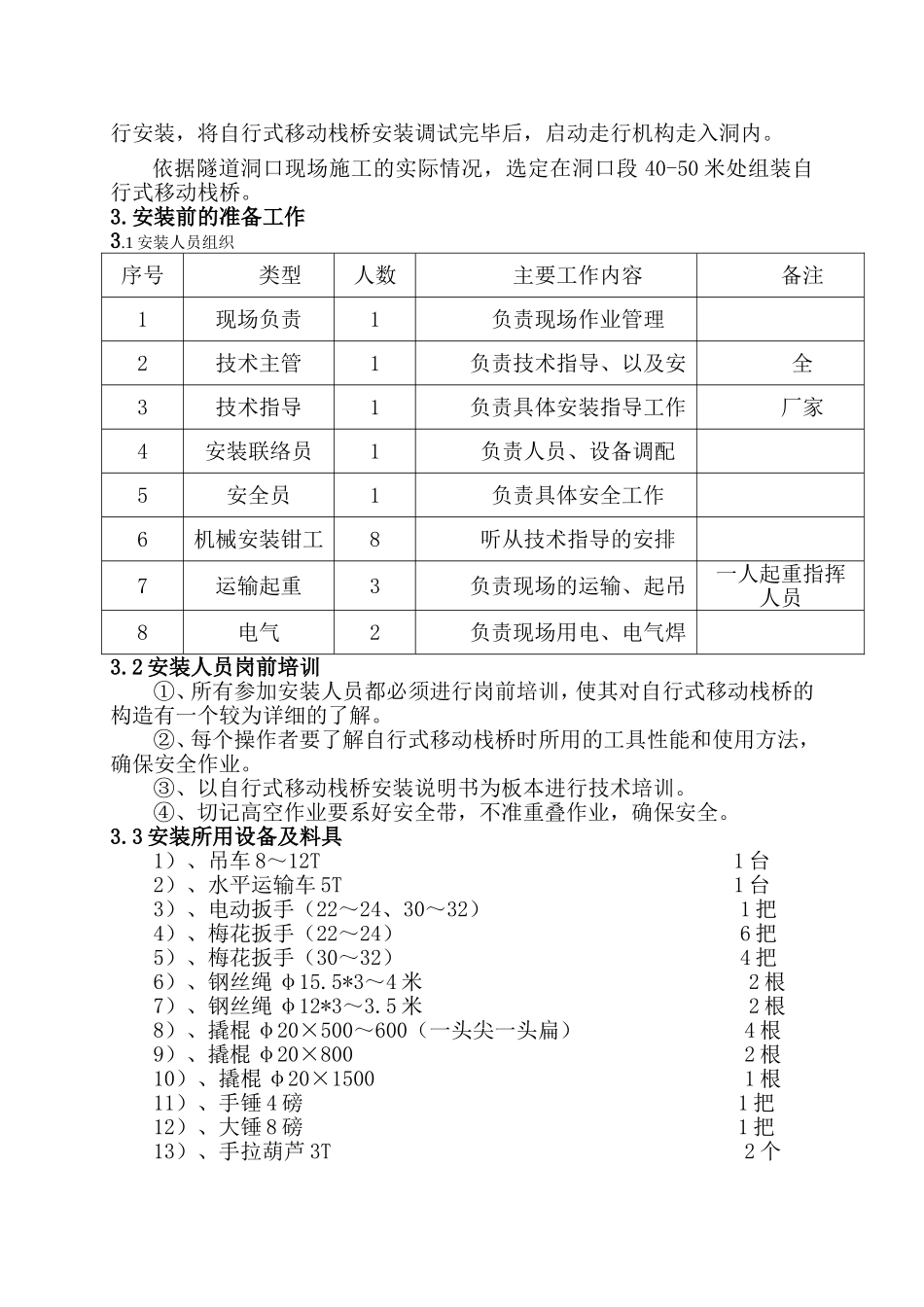

液压自行式移动栈桥安装施工方案目录1、工程概况2、总体方案3、安装前的准备工作4、安装程序及工艺流程5、安装及使用注意事项6、文明施工7、拼装图1、工程概况根据施组规划，蒙华隧道施工需安装使用液压自行式栈桥，自行式移动栈桥是铁路、公路双线隧道实现仰拱全幅施作及仰拱填充的专业设备，该移动仰拱栈桥减少掌子面开挖施工运输和仰拱施工之间的干扰，为仰拱施工提供了小型流水作业工作面，满足隧道仰拱混凝土整幅浇筑一次成型和快速施工的需求。我公司自行研制生产的24m自行式移动栈桥不仅保证仰拱施工的整体性，又提高了整体的承载力，充分满足了建设单位要求仰拱一次性施工长度达到24米的要求。此栈桥采用机电液一体化设计，具有多项专利技术，配备有多功能自动走行装置，前支架，后横移机构，液压自平衡系统，能够实现自动纵移、起升降落、自动横移，无需要装载机、挖掘机及卷扬机等外部动力设备的支持，自动化程度高。2.总体方案自行式移动栈桥工厂制造后运至现场组装，安装需用汽车吊起吊部件进行安装，将自行式移动栈桥安装调试完毕后，启动走行机构走入洞内。依据隧道洞口现场施工的实际情况，选定在洞口段40-50米处组装自行式移动栈桥。3.安装前的准备工作3.1安装人员组织序号类型人数主要工作内容备注1现场负责1负责现场作业管理2技术主管1负责技术指导、以及安全3技术指导1负责具体安装指导工作厂家4安装联络员1负责人员、设备调配5安全员1负责具体安全工作6机械安装钳工8听从技术指导的安排7运输起重3负责现场的运输、起吊一人起重指挥人员8电气2负责现场用电、电气焊3.2安装人员岗前培训①、所有参加安装人员都必须进行岗前培训，使其对自行式移动栈桥的构造有一个较为详细的了解。②、每个操作者要了解自行式移动栈桥时所用的工具性能和使用方法，确保安全作业。③、以自行式移动栈桥安装说明书为板本进行技术培训。④、切记高空作业要系好安全带，不准重叠作业，确保安全。3.3安装所用设备及料具1）、吊车8～12T1台2）、水平运输车5T1台3）、电动扳手（22～24、30～32）1把4）、梅花扳手（22～24）6把5）、梅花扳手（30～32）4把6）、钢丝绳φ15.5*3～4米2根7）、钢丝绳φ12*3～3.5米2根8）、撬棍φ20×500～600（一头尖一头扁）4根9）、撬棍φ20×8002根10）、撬棍φ20×15001根11）、手锤4磅1把12）、大锤8磅1把13）、手拉葫芦3T2个14）、手拉葫芦5T2个c15）、20t千斤顶（螺旋式）4台16）、10t定滑轮1个17）、临时支撑木100*100*100010根18）、临时支撑管￠80*3米8根4.自行式移动栈桥安装程序及工艺流程自行式移动栈桥安装工艺流程：4.1选择安装地点结合现场实际情况，选择适当的安装地点，以便自行式移动栈桥比较顺利地进洞或进入工作面。平整场地，场地尽量平坦开阔，以便安装作业，场地一般在(40-50)×8米一块即可，看现场实际情况而定。4.2安装主桥总成利用起吊装置（吊车）将主桥1、2、3，分别放在平地上，按编号依次排列好，左右2根主桥中心距大致调整到位，主桥调平、调直后用夹板固定好，主桥连接采用10.9级M20的高强度螺栓连接,安装主桥时前端需垫高，方便后续安装自动走行装置和前支架。4.3安装连接梁、桥面板将连接梁吊至两根主桥中间，连接梁分前、中、后三种类型，按先后顺序排列好，与主桥拼装，拼装完后先不好拧螺栓，检查主桥中心距误差小±2mm时再拧紧螺栓。连接拼装完后按顺序拼装桥面板。4.4安装自动走行装置自动走行装置出厂前已经是一个整体，从栈桥前端安装。4.6安装前支架前支架出厂前已经是一个整体，从栈桥前端安装在主桥的安装槽内，连接下盖板，调正。4.7安装前后横移机构。4.8安装前、后桥。4.9后走行机构4.10螺栓紧固检查主桥平、直，两根主桥中心距、对角线正确后拧紧所有螺栓，主桥高强度螺栓需施加预紧力。4.11安装液压及电器系统4.12安装附件4.13检查所有紧固螺栓。4.14空载试车，电器液压系统工作是否正常。4.15试验自行式移动栈桥各种动作是否灵活准确到位。4.16自检合格后，报监理验收。4.17验收合格的，填表，双方签字后，待投入使用。选择拼装场地平整场地安装主桥安装连接梁桥面板安装自动走行装置安装前支架安装前后...
