职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)VIP免费

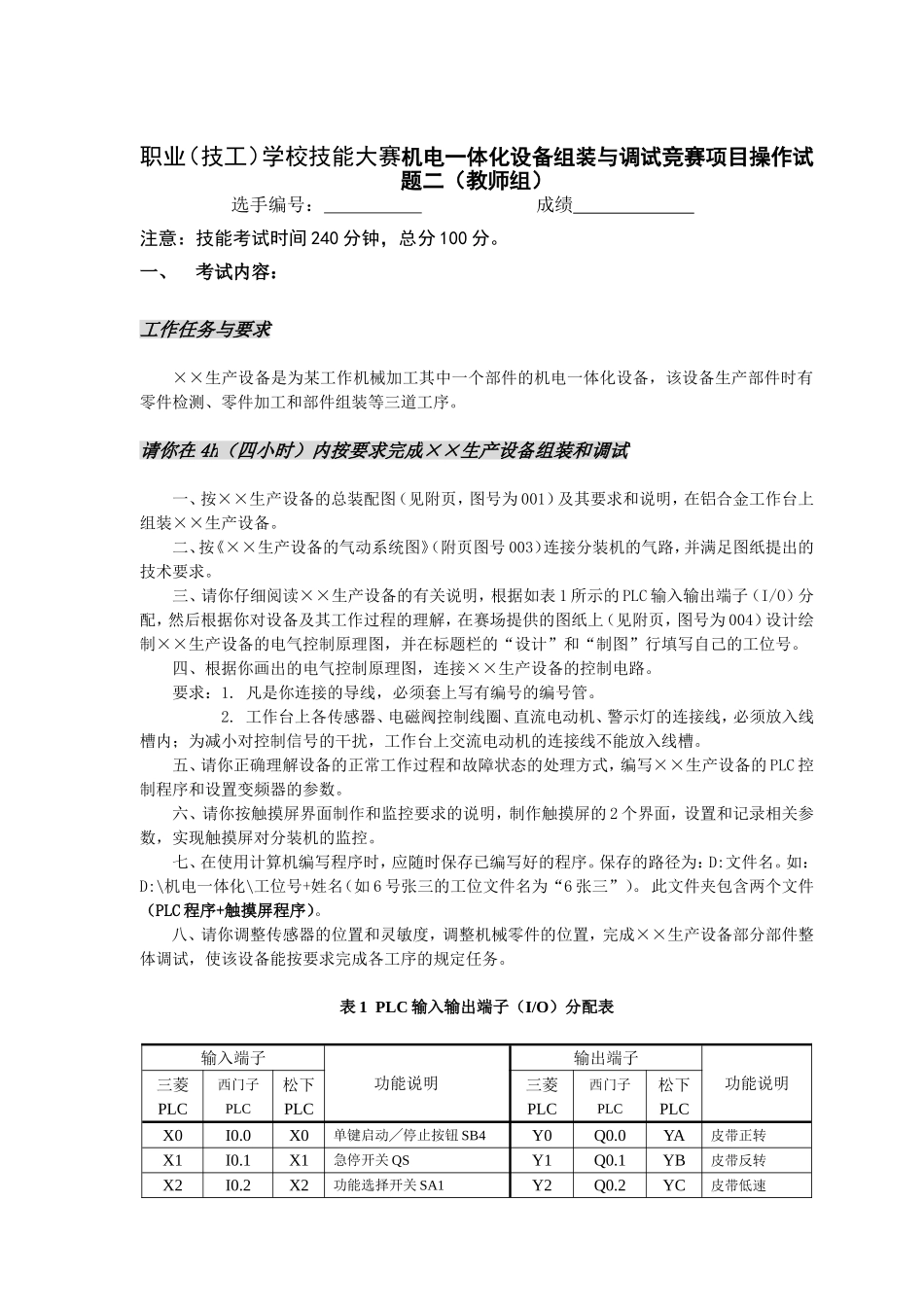

职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)_第1页
1/10

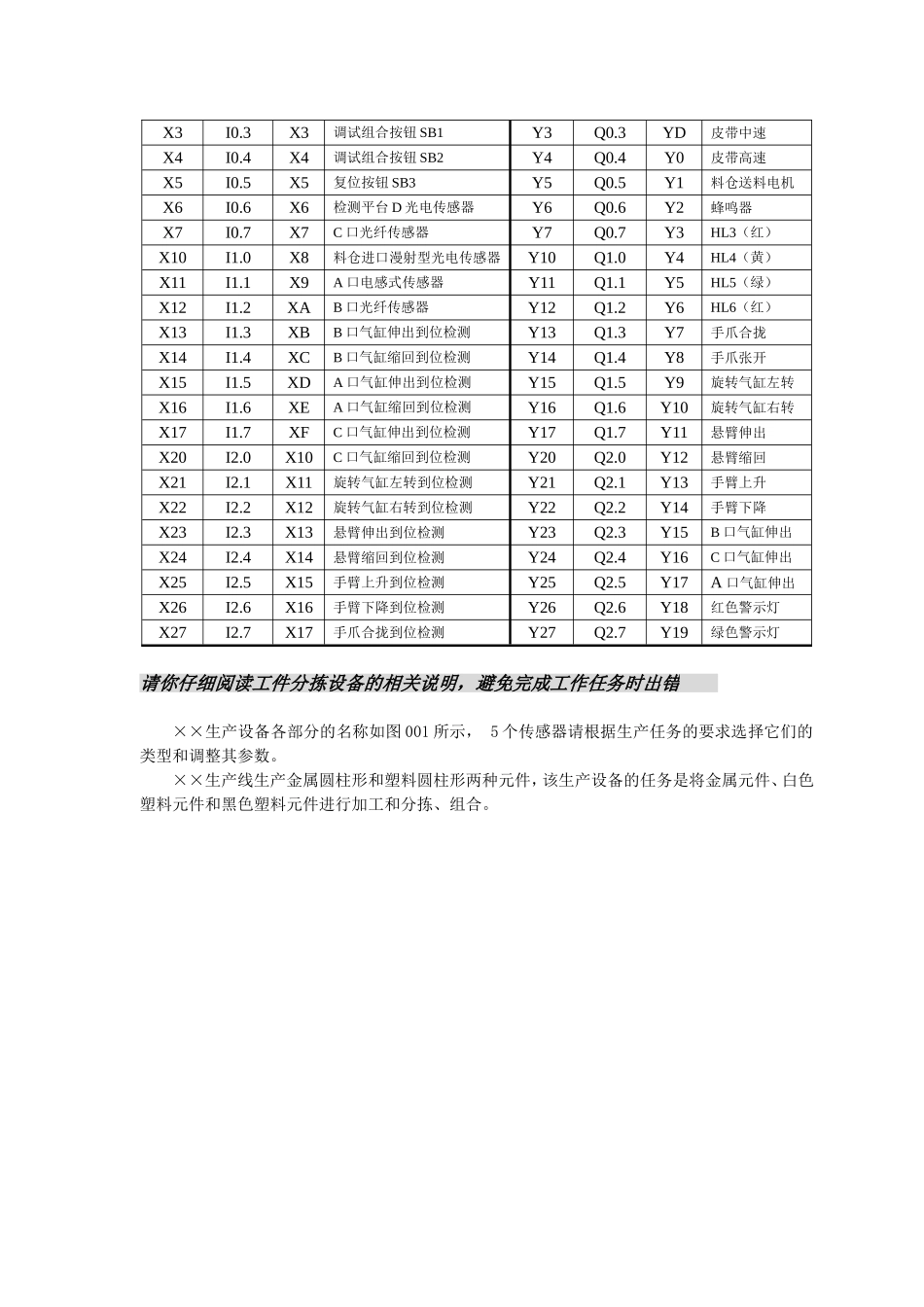

职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)_第2页
2/10

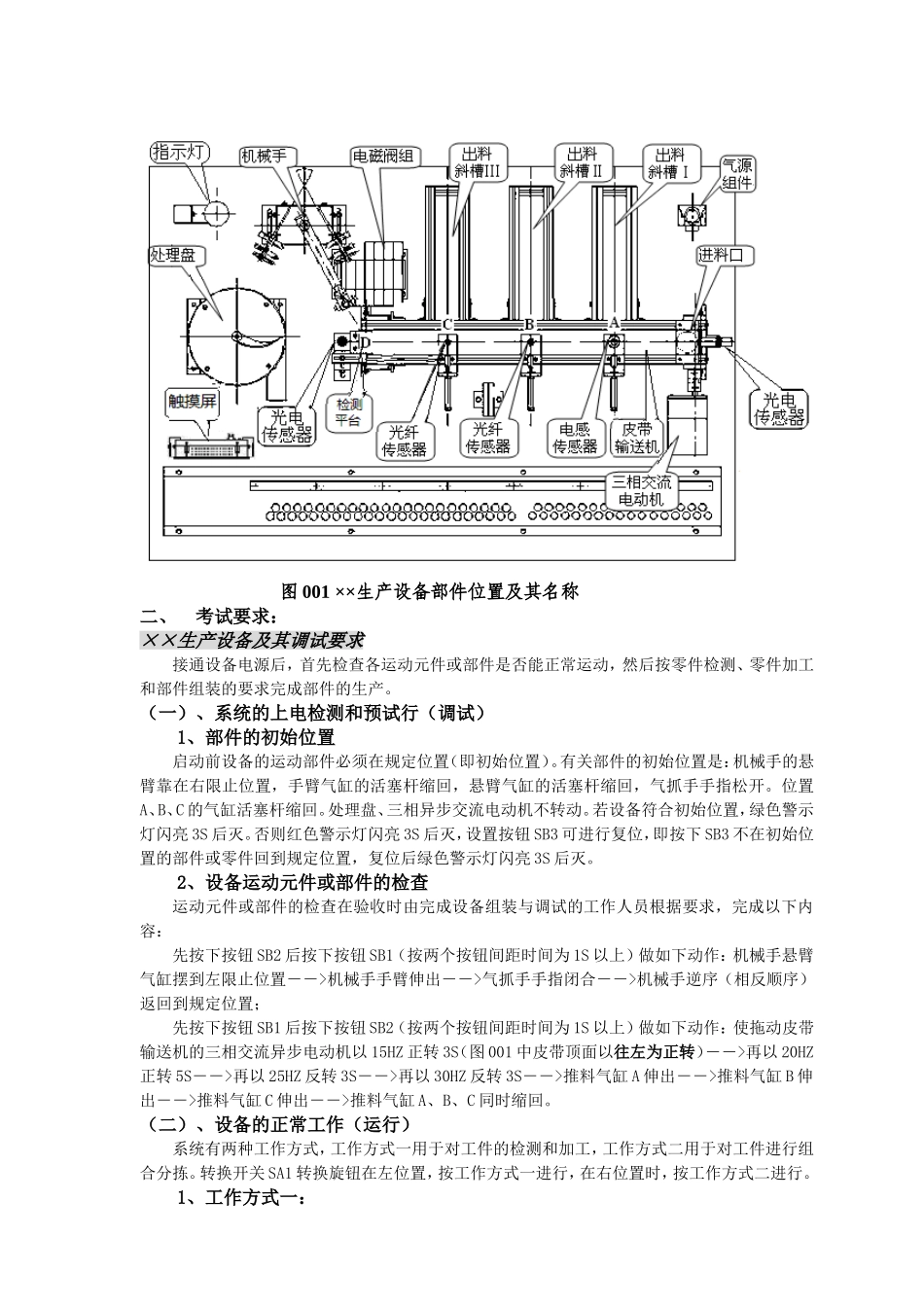

职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)_第3页
3/10
职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)选手编号:成绩注意:技能考试时间240分钟,总分100分。一、考试内容:工作任务与要求××生产设备是为某工作机械加工其中一个部件的机电一体化设备,该设备生产部件时有零件检测、零件加工和部件组装等三道工序。请你在4h(四小时)内按要求完成××生产设备组装和调试一、按××生产设备的总装配图(见附页,图号为001)及其要求和说明,在铝合金工作台上组装××生产设备。二、按《××生产设备的气动系统图》(附页图号003)连接分装机的气路,并满足图纸提出的技术要求。三、请你仔细阅读××生产设备的有关说明,根据如表1所示的PLC输入输出端子(I/O)分配,然后根据你对设备及其工作过程的理解,在赛场提供的图纸上(见附页,图号为004)设计绘制××生产设备的电气控制原理图,并在标题栏的“设计”和“制图”行填写自己的工位号。四、根据你画出的电气控制原理图,连接××生产设备的控制电路。要求:1.凡是你连接的导线,必须套上写有编号的编号管。2.工作台上各传感器、电磁阀控制线圈、直流电动机、警示灯的连接线,必须放入线槽内;为减小对控制信号的干扰,工作台上交流电动机的连接线不能放入线槽。五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产设备的PLC控制程序和设置变频器的参数。六、请你按触摸屏界面制作和监控要求的说明,制作触摸屏的2个界面,设置和记录相关参数,实现触摸屏对分装机的监控。七、在使用计算机编写程序时,应随时保存已编写好的程序。保存的路径为:D:文件名。如:D:\机电一体化\工位号+姓名(如6号张三的工位文件名为“6张三”)。此文件夹包含两个文件(PLC程序+触摸屏程序)。八、请你调整传感器的位置和灵敏度,调整机械零件的位置,完成××生产设备部分部件整体调试,使该设备能按要求完成各工序的规定任务。表1PLC输入输出端子(I/O)分配表输入端子功能说明输出端子功能说明三菱PLC西门子PLC松下PLC三菱PLC西门子PLC松下PLCX0I0.0X0单键启动╱停止按钮SB4Y0Q0.0YA皮带正转X1I0.1X1急停开关QSY1Q0.1YB皮带反转X2I0.2X2功能选择开关SA1Y2Q0.2YC皮带低速X3I0.3X3调试组合按钮SB1Y3Q0.3YD皮带中速X4I0.4X4调试组合按钮SB2Y4Q0.4Y0皮带高速X5I0.5X5复位按钮SB3Y5Q0.5Y1料仓送料电机X6I0.6X6检测平台D光电传感器Y6Q0.6Y2蜂鸣器X7I0.7X7C口光纤传感器Y7Q0.7Y3HL3(红)X10I1.0X8料仓进口漫射型光电传感器Y10Q1.0Y4HL4(黄)X11I1.1X9A口电感式传感器Y11Q1.1Y5HL5(绿)X12I1.2XAB口光纤传感器Y12Q1.2Y6HL6(红)X13I1.3XBB口气缸伸出到位检测Y13Q1.3Y7手爪合拢X14I1.4XCB口气缸缩回到位检测Y14Q1.4Y8手爪张开X15I1.5XDA口气缸伸出到位检测Y15Q1.5Y9旋转气缸左转X16I1.6XEA口气缸缩回到位检测Y16Q1.6Y10旋转气缸右转X17I1.7XFC口气缸伸出到位检测Y17Q1.7Y11悬臂伸出X20I2.0X10C口气缸缩回到位检测Y20Q2.0Y12悬臂缩回X21I2.1X11旋转气缸左转到位检测Y21Q2.1Y13手臂上升X22I2.2X12旋转气缸右转到位检测Y22Q2.2Y14手臂下降X23I2.3X13悬臂伸出到位检测Y23Q2.3Y15B口气缸伸出X24I2.4X14悬臂缩回到位检测Y24Q2.4Y16C口气缸伸出X25I2.5X15手臂上升到位检测Y25Q2.5Y17A口气缸伸出X26I2.6X16手臂下降到位检测Y26Q2.6Y18红色警示灯X27I2.7X17手爪合拢到位检测Y27Q2.7Y19绿色警示灯请你仔细阅读工件分拣设备的相关说明,避免完成工作任务时出错××生产设备各部分的名称如图001所示,5个传感器请根据生产任务的要求选择它们的类型和调整其参数。××生产线生产金属圆柱形和塑料圆柱形两种元件,该生产设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。图001××生产设备部件位置及其名称二、考试要求:××生产设备及其调试要求接通设备电源后,首先检查各运动元件或部件是否能正常运动,然后按零件检测、零件加工和部件组装的要求完成部件的生产。(一)、系统的上电检测和预试行(调试)1、部件的初始位置启动前设备的运动部件必须在规定位置(即初始位置)。有关部件的初始位置是:机械手的悬臂靠在右限止位置,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)
