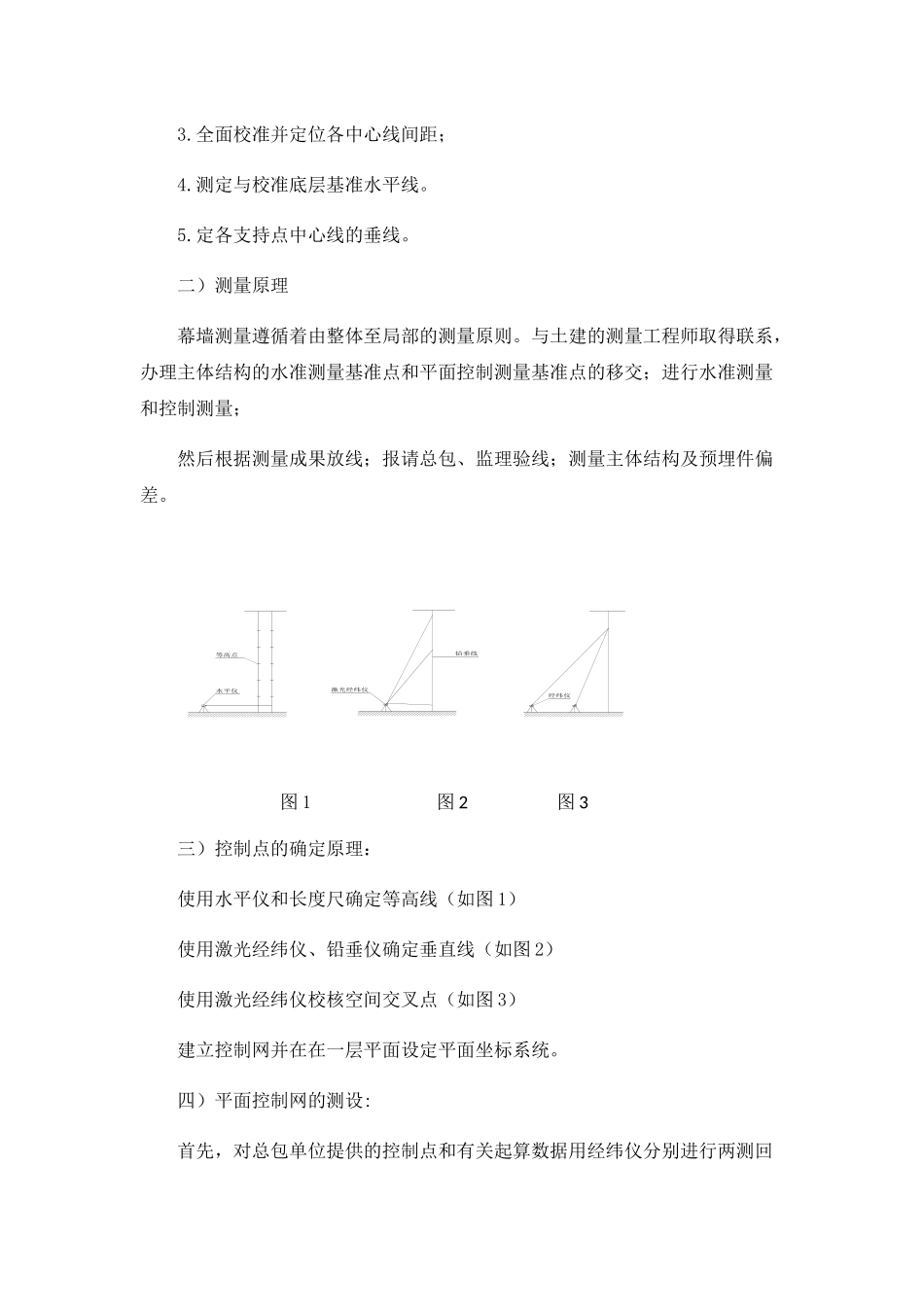

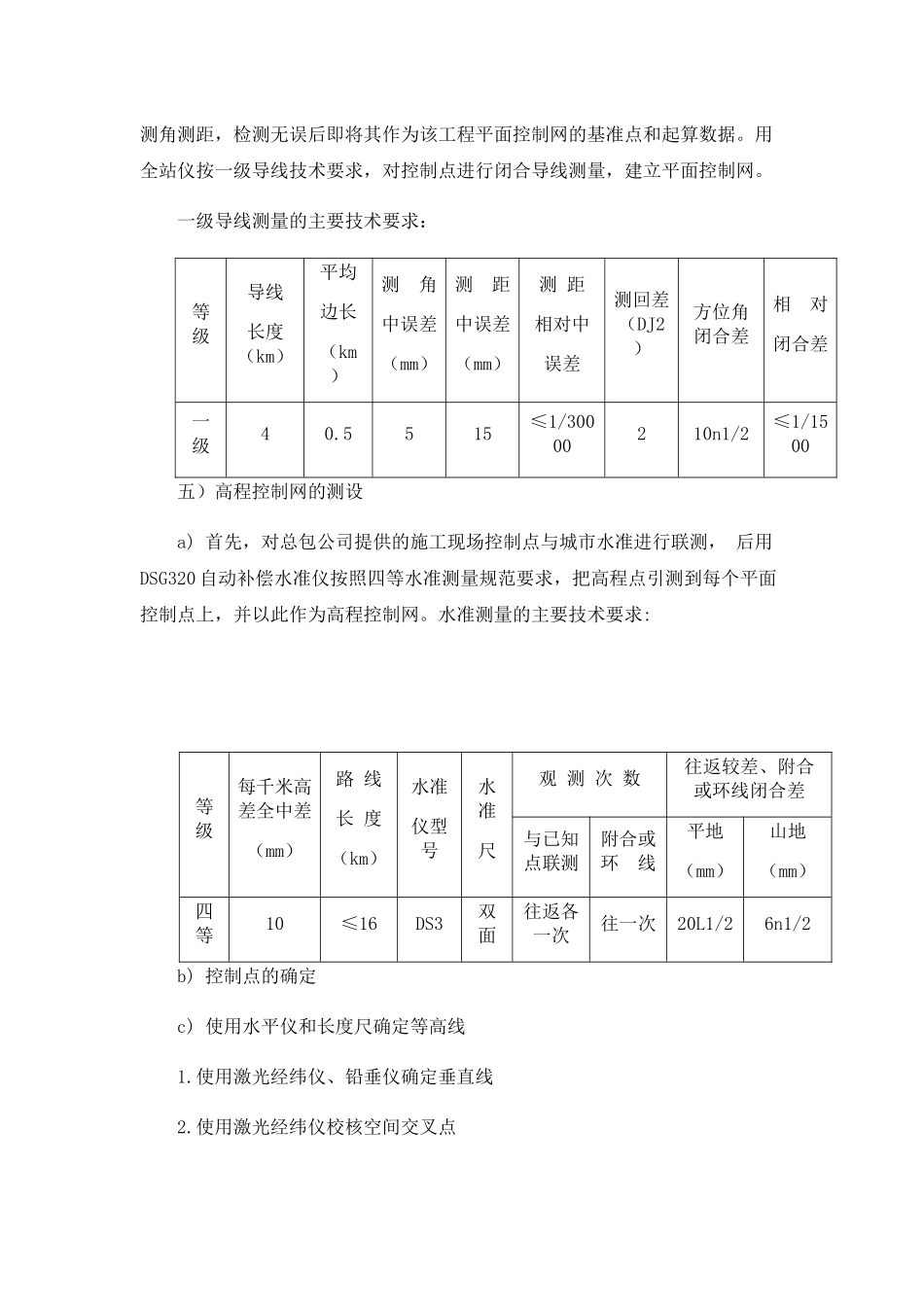

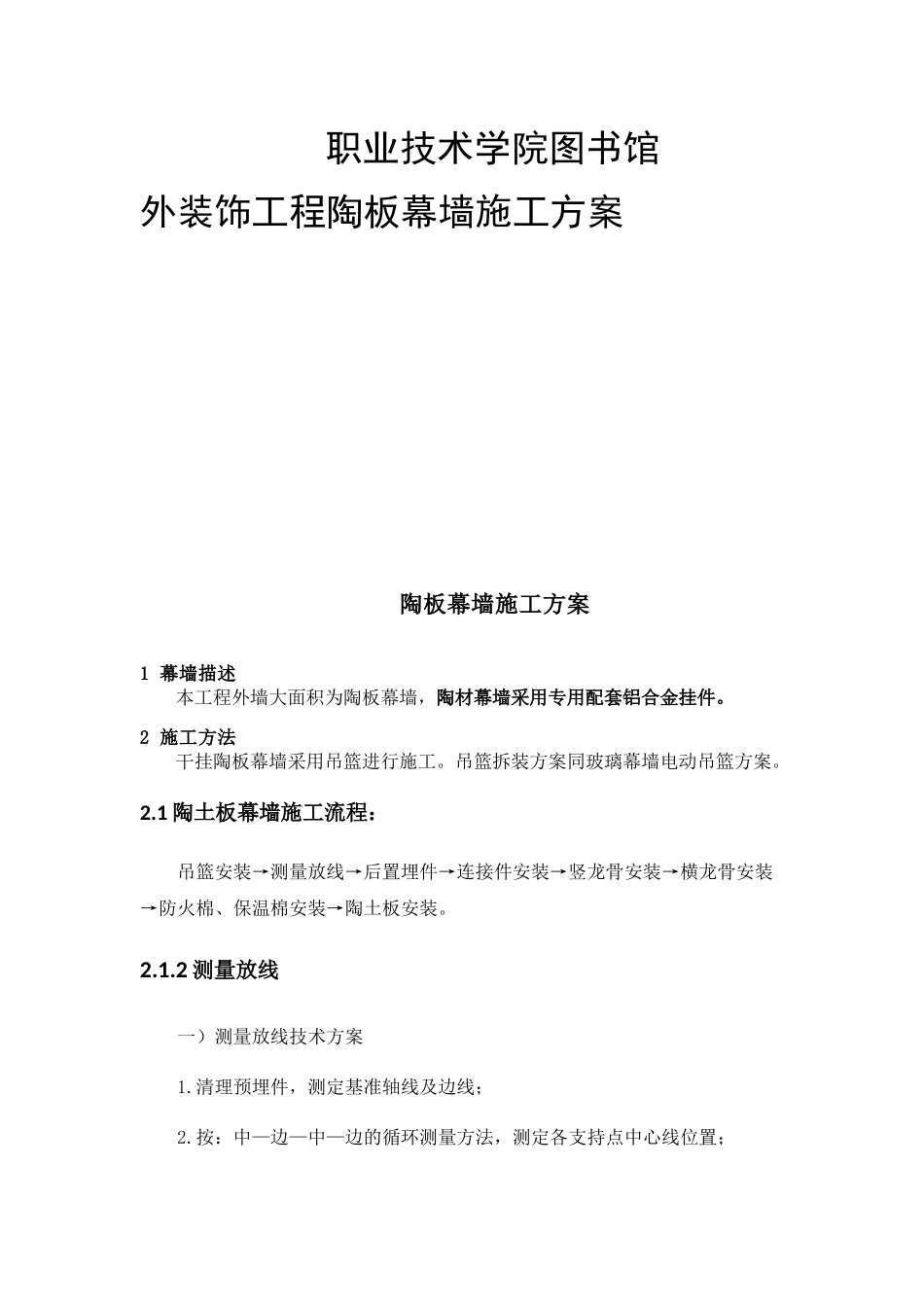

职业技术学院图书馆外装饰工程陶板幕墙施工方案陶板幕墙施工方案1幕墙描述本工程外墙大面积为陶板幕墙，陶材幕墙采用专用配套铝合金挂件。2施工方法干挂陶板幕墙采用吊篮进行施工。吊篮拆装方案同玻璃幕墙电动吊篮方案。2.1陶土板幕墙施工流程：吊篮安装→测量放线→后置埋件→连接件安装→竖龙骨安装→横龙骨安装→防火棉、保温棉安装→陶土板安装。2.1.2测量放线一）测量放线技术方案1.清理预埋件，测定基准轴线及边线；2.按：中—边—中—边的循环测量方法，测定各支持点中心线位置；3.全面校准并定位各中心线间距；4.测定与校准底层基准水平线。5.定各支持点中心线的垂线。二）测量原理幕墙测量遵循着由整体至局部的测量原则。与土建的测量工程师取得联系，办理主体结构的水准测量基准点和平面控制测量基准点的移交；进行水准测量和控制测量；然后根据测量成果放线；报请总包、监理验线；测量主体结构及预埋件偏差。水平仪等高点经纬仪激光经纬仪铅垂线图1图2图3三）控制点的确定原理：使用水平仪和长度尺确定等高线（如图1）使用激光经纬仪、铅垂仪确定垂直线（如图2）使用激光经纬仪校核空间交叉点（如图3）建立控制网并在在一层平面设定平面坐标系统。四）平面控制网的测设:首先，对总包单位提供的控制点和有关起算数据用经纬仪分别进行两测回测角测距，检测无误后即将其作为该工程平面控制网的基准点和起算数据。用全站仪按一级导线技术要求，对控制点进行闭合导线测量，建立平面控制网。一级导线测量的主要技术要求：等级导线长度（km）平均边长（km）测角中误差（mm）测距中误差（mm）测距相对中误差测回差（DJ2）方位角闭合差相对闭合差一级40.5515≤1/30000210n1/2≤1/1500五）高程控制网的测设a)首先，对总包公司提供的施工现场控制点与城市水准进行联测，后用DSG320自动补偿水准仪按照四等水准测量规范要求，把高程点引测到每个平面控制点上，并以此作为高程控制网。水准测量的主要技术要求:等级每千米高差全中差（mm）路线长度（km）水准仪型号水准尺观测次数往返较差、附合或环线闭合差与已知点联测附合或环线平地（mm）山地（mm）四等10≤16DS3双面往返各一次往一次20L1/26n1/2b)控制点的确定c)使用水平仪和长度尺确定等高线1.使用激光经纬仪、铅垂仪确定垂直线2.使用激光经纬仪校核空间交叉点3.使用激光经纬仪、铅垂仪确定坐标定位点及精度控制4.在由内外部主控点为坐标原点、相互垂直的控制轴线及建筑标高的构成的三维坐标系统，幕墙各控制点均可通过计算得出其精确的三维坐标，在施工中精确给出其位置指引施工并对其校核是本工程幕墙外形保证和精度控制的关键。幕墙测量放线的流程六）测量人员的组织安排根椐本工程的施工分区需要二组测量人员，共8人。人员的组织安排：项目天数人数熟悉图纸12熟悉施工现场12水准测量13平面控制网的建立32测量幕墙控制线33测量主体结构的预埋件偏差24测量成果的整理12间断性的局部测量暂计322.1.3水准测量1.概述每座工程在底层都有一个水准控制基准点，此点的标点是经过已标高和坐标的国家控制点测量而知的，由此可知此楼的绝对标高和相对标高，现对此工程而言，我们仅使用相对标高。2.测量方法从水准控制基准点测设至主楼面容易上下拉尺的位置，此点应往返测量并消除误差，此点在墙面以红漆表示，上平面表示测量的水准面并注上相对标高。在上述测定的基准点处，在楼层外立面处约20米的距离拉尺，尺子下部悬挂20kg重锤，静置后用等高法测量。以基准点开始，在每层的1米线处的作标记，对应查出钢尺的误差及温度变化值，修改标记后，以油漆记录在主柱或剪力墙的同一位置，并注明幕墙专用，此高度标志必须予以保护不被消除破坏，标高测量误差，层与层之间≤2mm，总标高≤20mm。平面控制测量平面控制测量有外控法和内控法。依据本项目特点，拟采用外控法作为平面控制测量的主要方法。如图所示建立一以级导线控制测量:1.平面控制基准点的建立平面控制网的基准点一般设置在一层地面上，并且有明显的标，一般是以圆钢的中心并刻上标志作为平面控制基准点。2.工程基准点或控制点的确定本工程幕墙基本均为平直面，各立面的交接点和各种...
