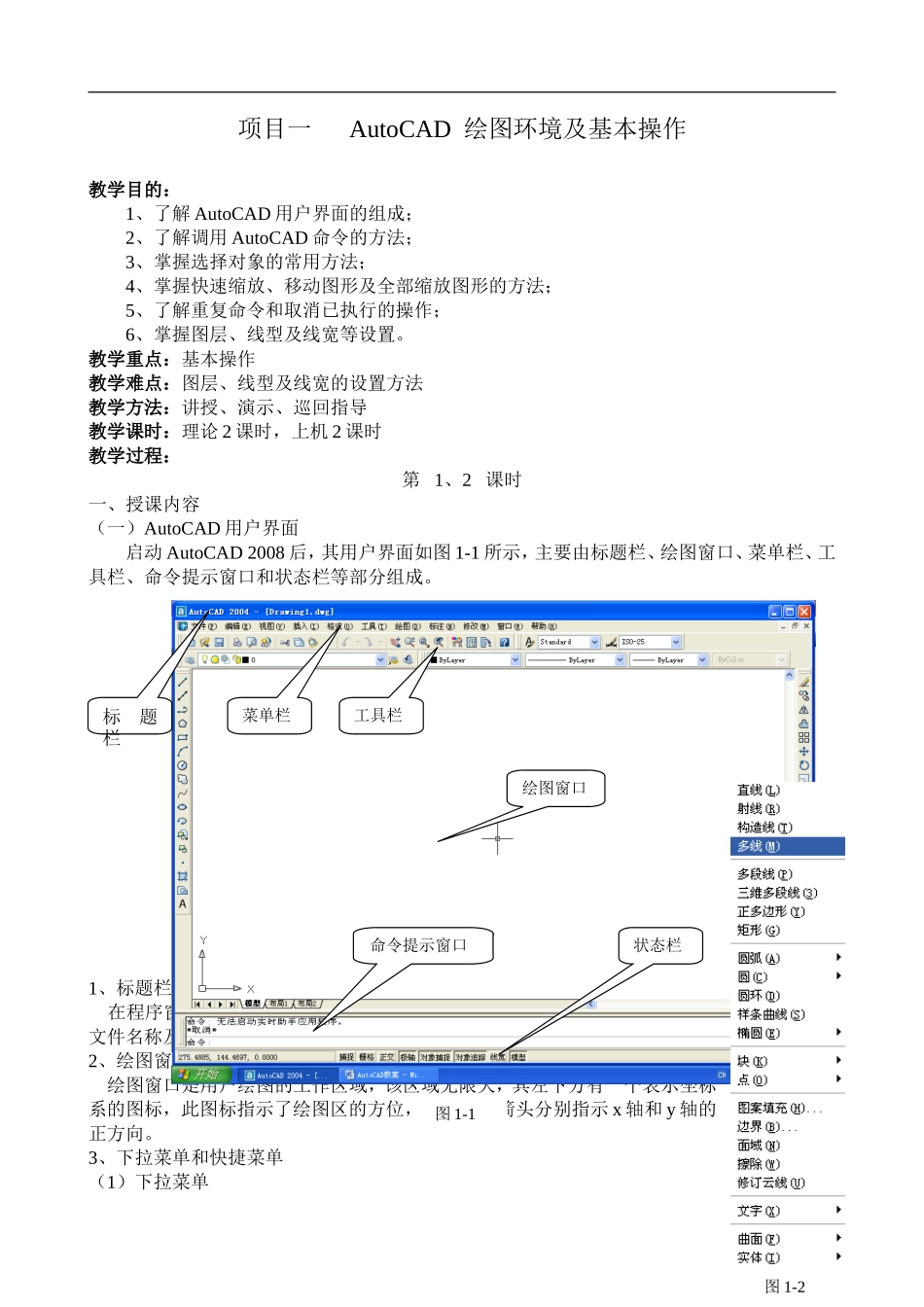

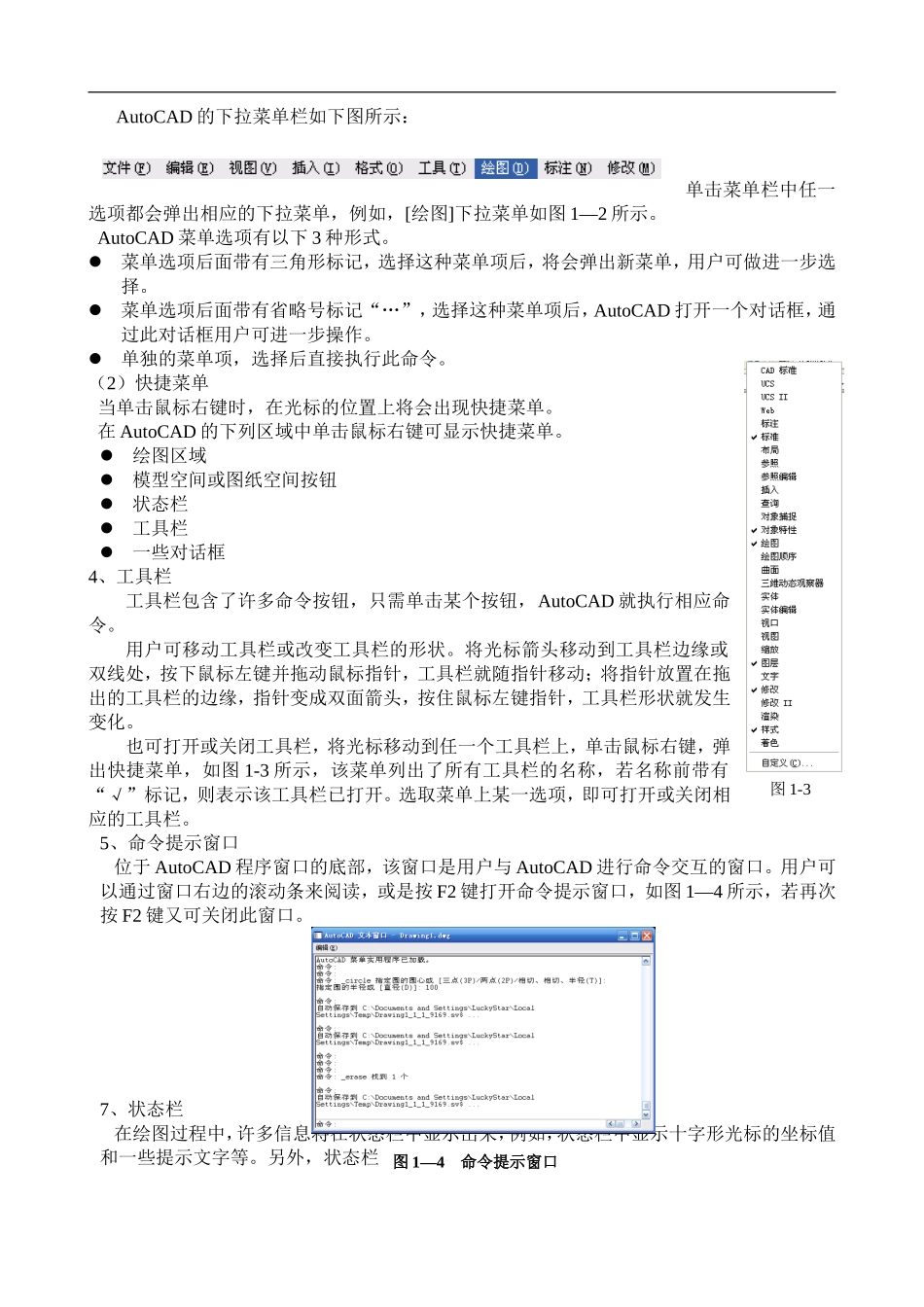

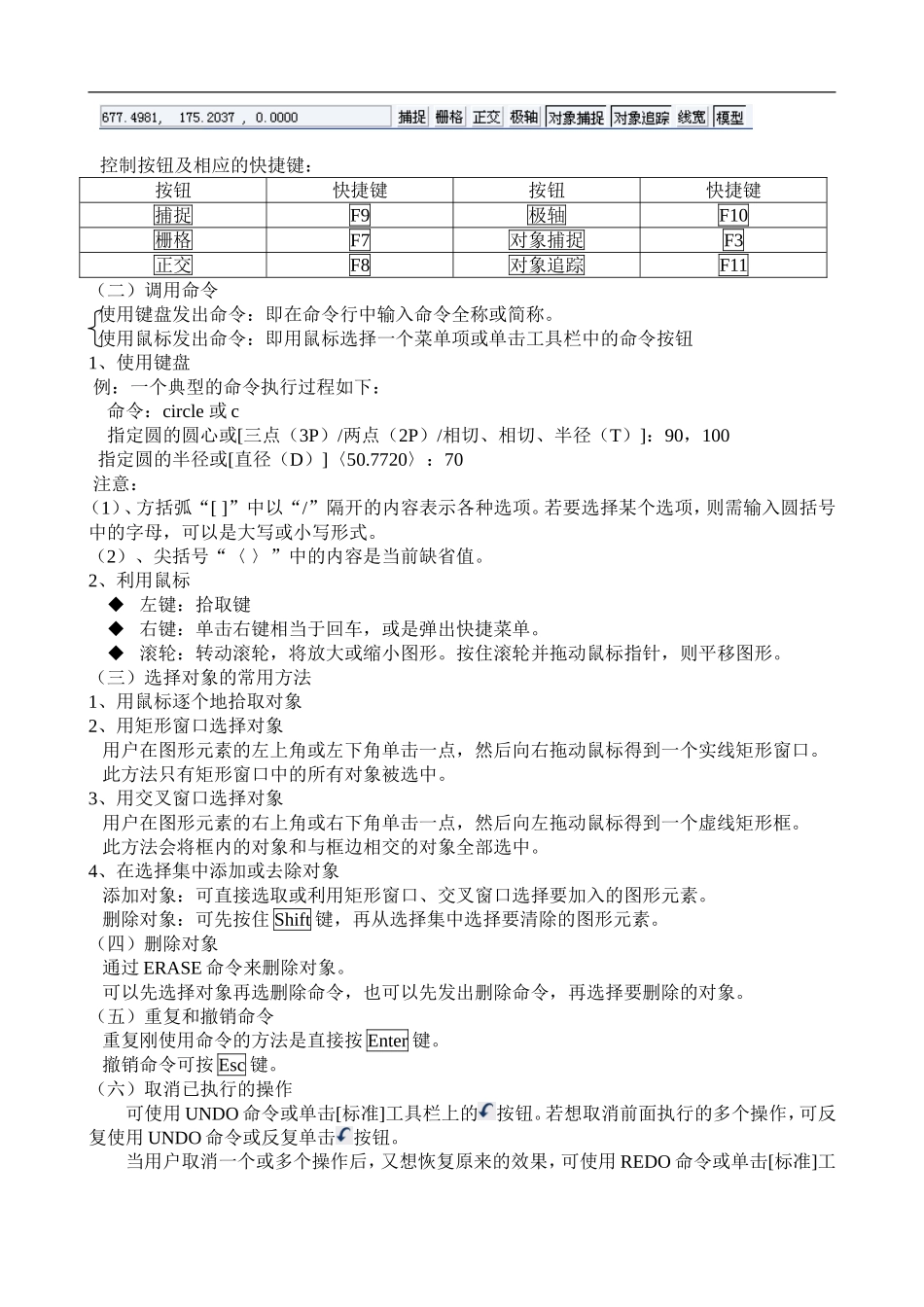

项目一AutoCAD绘图环境及基本操作教学目的：1、了解AutoCAD用户界面的组成；2、了解调用AutoCAD命令的方法；3、掌握选择对象的常用方法；4、掌握快速缩放、移动图形及全部缩放图形的方法；5、了解重复命令和取消已执行的操作；6、掌握图层、线型及线宽等设置。教学重点：基本操作教学难点：图层、线型及线宽的设置方法教学方法：讲授、演示、巡回指导教学课时：理论2课时，上机2课时教学过程：第1、2课时一、授课内容（一）AutoCAD用户界面启动AutoCAD2008后，其用户界面如图1-1所示，主要由标题栏、绘图窗口、菜单栏、工具栏、命令提示窗口和状态栏等部分组成。1、标题栏在程序窗口的最上方，它显示了AutoCAD的程序图标及当前所操作的图形文件名称及路径。2、绘图窗口绘图窗口是用户绘图的工作区域，该区域无限大，其左下方有一个表示坐标系的图标，此图标指示了绘图区的方位，图标中的箭头分别指示x轴和y轴的正方向。3、下拉菜单和快捷菜单（1）下拉菜单标题栏状态栏命令提示窗口绘图窗口工具栏菜单栏图1-1图1-2AutoCAD的下拉菜单栏如下图所示：单击菜单栏中任一选项都会弹出相应的下拉菜单，例如，[绘图]下拉菜单如图1—2所示。AutoCAD菜单选项有以下3种形式。菜单选项后面带有三角形标记，选择这种菜单项后，将会弹出新菜单，用户可做进一步选择。菜单选项后面带有省略号标记“…”，选择这种菜单项后，AutoCAD打开一个对话框，通过此对话框用户可进一步操作。单独的菜单项，选择后直接执行此命令。（2）快捷菜单当单击鼠标右键时，在光标的位置上将会出现快捷菜单。在AutoCAD的下列区域中单击鼠标右键可显示快捷菜单。绘图区域模型空间或图纸空间按钮状态栏工具栏一些对话框4、工具栏工具栏包含了许多命令按钮，只需单击某个按钮，AutoCAD就执行相应命令。用户可移动工具栏或改变工具栏的形状。将光标箭头移动到工具栏边缘或双线处，按下鼠标左键并拖动鼠标指针，工具栏就随指针移动；将指针放置在拖出的工具栏的边缘，指针变成双面箭头，按住鼠标左键指针，工具栏形状就发生变化。也可打开或关闭工具栏，将光标移动到任一个工具栏上，单击鼠标右键，弹出快捷菜单，如图1-3所示，该菜单列出了所有工具栏的名称，若名称前带有“√”标记，则表示该工具栏已打开。选取菜单上某一选项，即可打开或关闭相应的工具栏。5、命令提示窗口位于AutoCAD程序窗口的底部，该窗口是用户与AutoCAD进行命令交互的窗口。用户可以通过窗口右边的滚动条来阅读，或是按F2键打开命令提示窗口，如图1—4所示，若再次按F2键又可关闭此窗口。7、状态栏在绘图过程中，许多信息将在状态栏中显示出来，例如，状态栏中显示十字形光标的坐标值和一些提示文字等。另外，状态栏中还含有8个控制按钮。图1-3图1—4命令提示窗口控制按钮及相应的快捷键：按钮快捷键按钮快捷键捕捉F9极轴F10栅格F7对象捕捉F3正交F8对象追踪F11（二）调用命令使用键盘发出命令：即在命令行中输入命令全称或简称。使用鼠标发出命令：即用鼠标选择一个菜单项或单击工具栏中的命令按钮1、使用键盘例：一个典型的命令执行过程如下：命令：circle或c指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：90，100指定圆的半径或[直径（D）]〈50.7720〉：70注意：（1）、方括弧“[]”中以“/”隔开的内容表示各种选项。若要选择某个选项，则需输入圆括号中的字母，可以是大写或小写形式。（2）、尖括号“〈〉”中的内容是当前缺省值。2、利用鼠标左键：拾取键右键：单击右键相当于回车，或是弹出快捷菜单。滚轮：转动滚轮，将放大或缩小图形。按住滚轮并拖动鼠标指针，则平移图形。（三）选择对象的常用方法1、用鼠标逐个地拾取对象2、用矩形窗口选择对象用户在图形元素的左上角或左下角单击一点，然后向右拖动鼠标得到一个实线矩形窗口。此方法只有矩形窗口中的所有对象被选中。3、用交叉窗口选择对象用户在图形元素的右上角或右下角单击一点，然后向左拖动鼠标得到一个虚线矩形框。此方法会将框内的对象和与框边相交的对象全部选中。4、在选择集中添加或去除对象添加对象：可直接选取或利用矩形窗口、交...
