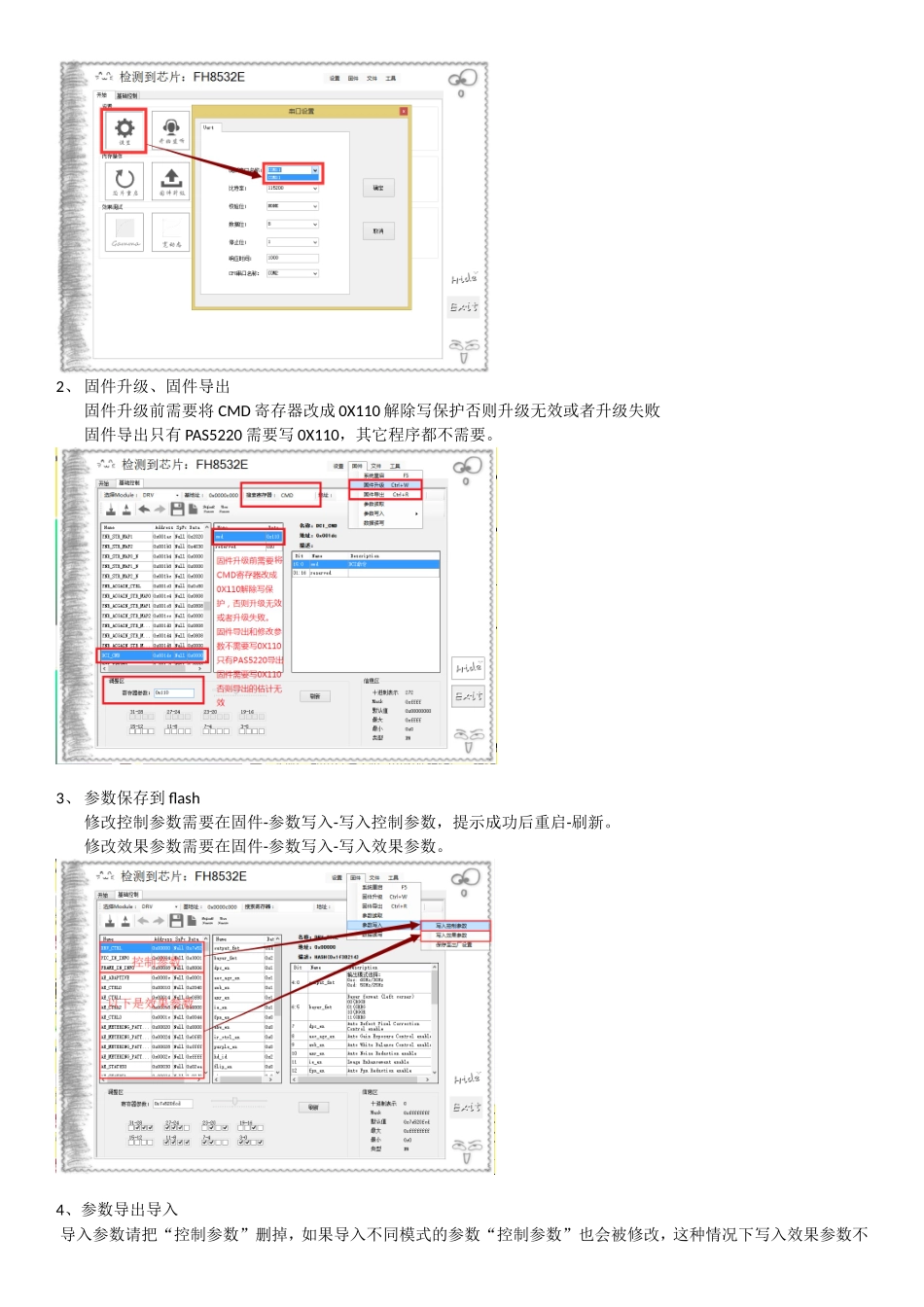

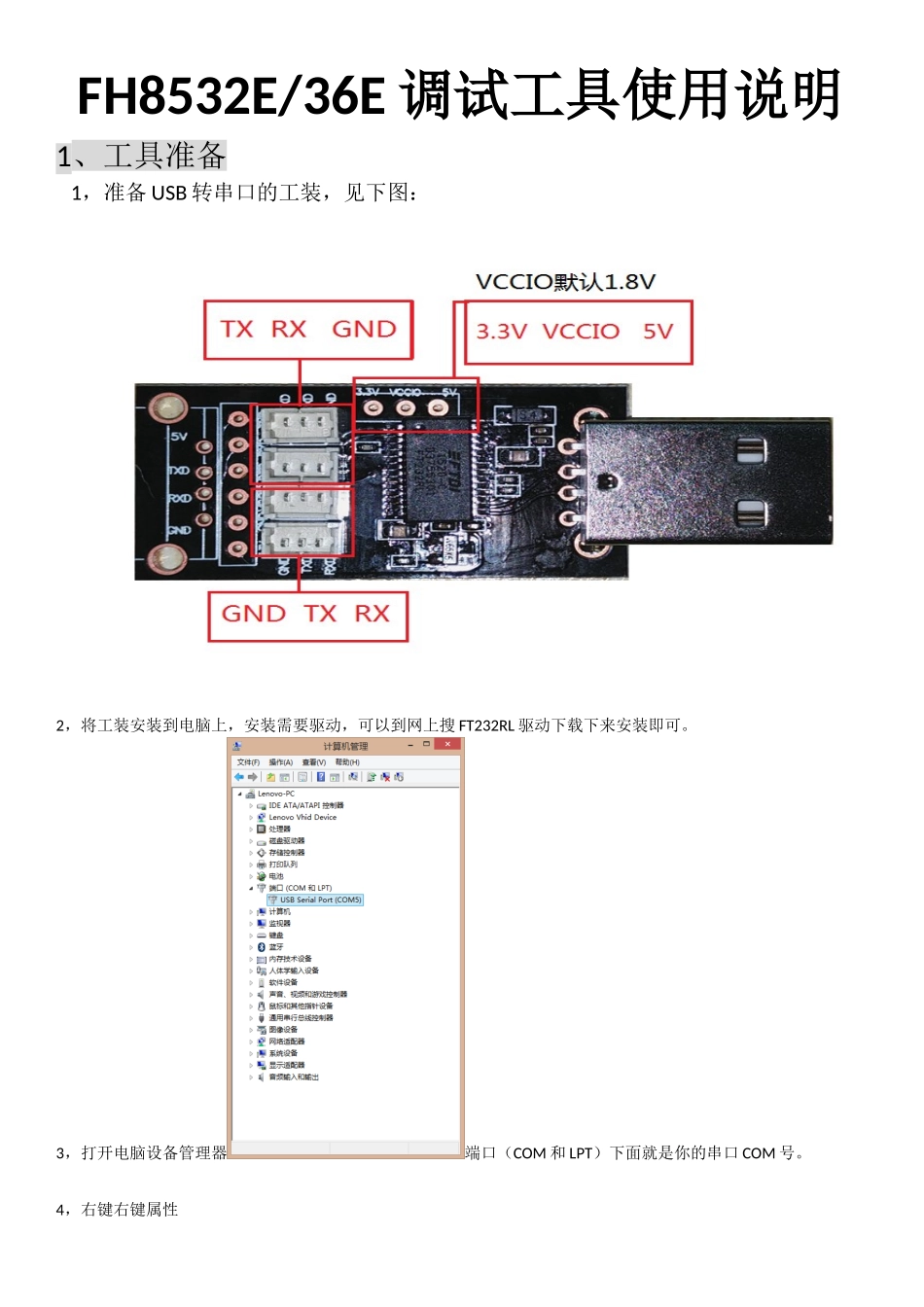

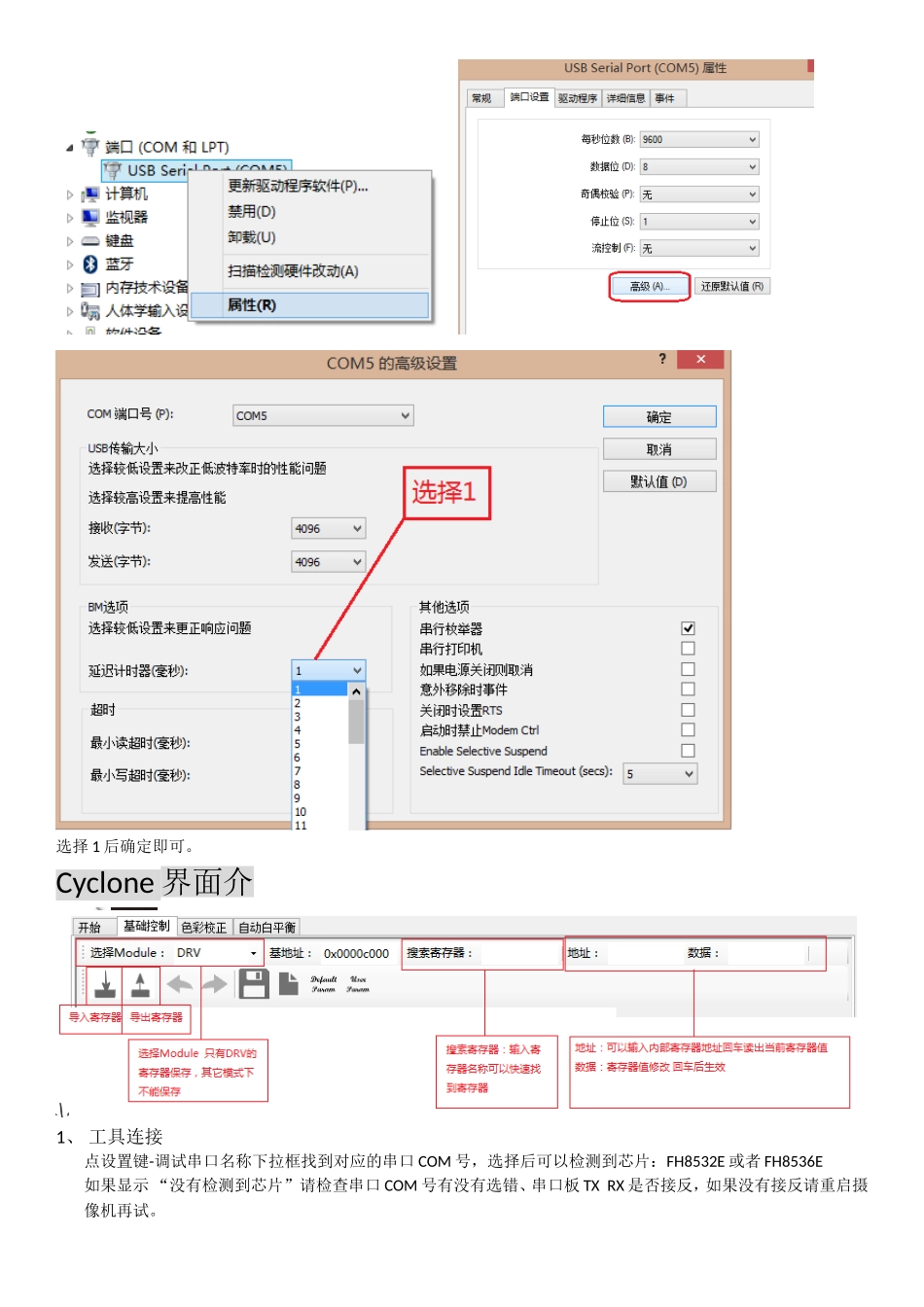

FH8532E/36E调试工具使用说明1、工具准备1，准备USB转串口的工装，见下图：2，将工装安装到电脑上，安装需要驱动，可以到网上搜FT232RL驱动下载下来安装即可。3，打开电脑设备管理器端口（COM和LPT）下面就是你的串口COM号。4，右键右键属性选择1后确定即可。Cyclone界面介1、工具连接点设置键-调试串口名称下拉框找到对应的串口COM号，选择后可以检测到芯片：FH8532E或者FH8536E如果显示“没有检测到芯片”请检查串口COM号有没有选错、串口板TXRX是否接反，如果没有接反请重启摄像机再试。2、固件升级、固件导出固件升级前需要将CMD寄存器改成0X110解除写保护否则升级无效或者升级失败固件导出只有PAS5220需要写0X110，其它程序都不需要。3、参数保存到flash修改控制参数需要在固件-参数写入-写入控制参数，提示成功后重启-刷新。修改效果参数需要在固件-参数写入-写入效果参数。4、参数导出导入导入参数请把“控制参数”删掉，如果导入不同模式的参数“控制参数”也会被修改，这种情况下写入效果参数不会被保存到当前模式下。例如：当前模式是AHD如果想导入没有删掉控制参数的TVI的效果参数，在写入“效果参数”后参数会被保存到TVI模式下，AHD效果则不会被修改。4、制式修改方式Output_fmt0Xc为NTSC=30帧/60帧0Xd为PAL=25帧/50帧定义为软件控制时可以直接修改定义为硬件控制是可以修改pal_gpio_def0x0或者0x1或者通过GPIO11高低电平修改。5、模式切换先确认切换方式-GPIO切换还是软件切换，调试效果时先定义为软件切换，方便切换模式。拨号切换改成GPIO切换模式6、禁止切换模式禁止切换到摸个模式方法7、TVI1.0_2.0选择/只适用于720P的方案自动识别开启后软件切换模式可能会失灵8、菜单配置地址：输入寄存器0X98700050回车数据：得到当前按键值如图。9、AE亮度曝光、增益调试10、清晰度、锐化、黑白边调试11、CNR彩色噪声抑制----此功能有副作用请关闭。12、DPC坏点补偿13、对比度调试14、色彩饱和度、色彩抑制15、IRCUT调试16、DC值黑度值17、视频信号幅度软件调节18、色度载波调节19、NR2D降噪20、YNR亮度边缘降噪21、白平衡调试白平衡调试必须在2700K-7500K左右的色温灯下调试，将每个色温的白点位置读出来。
