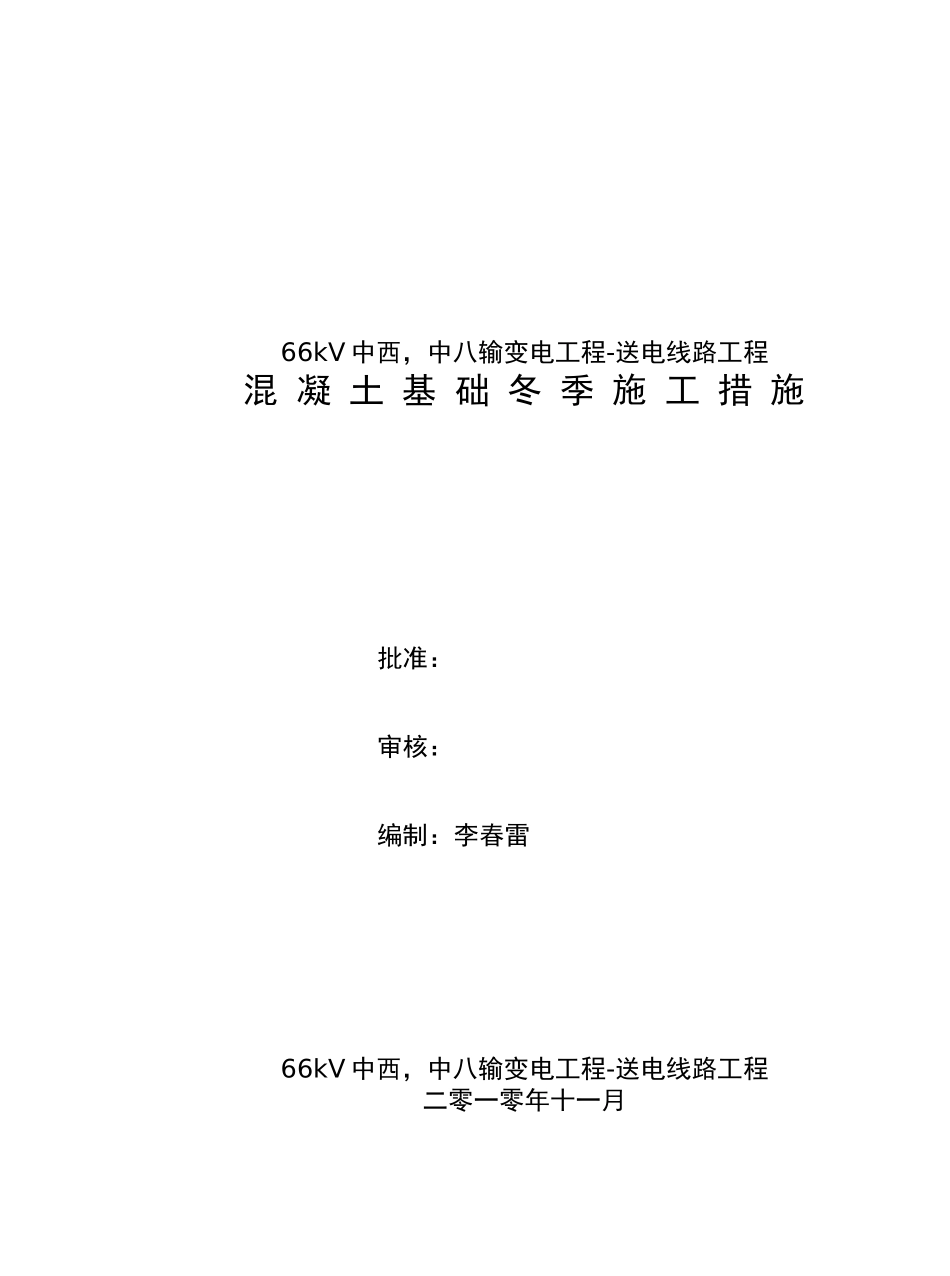

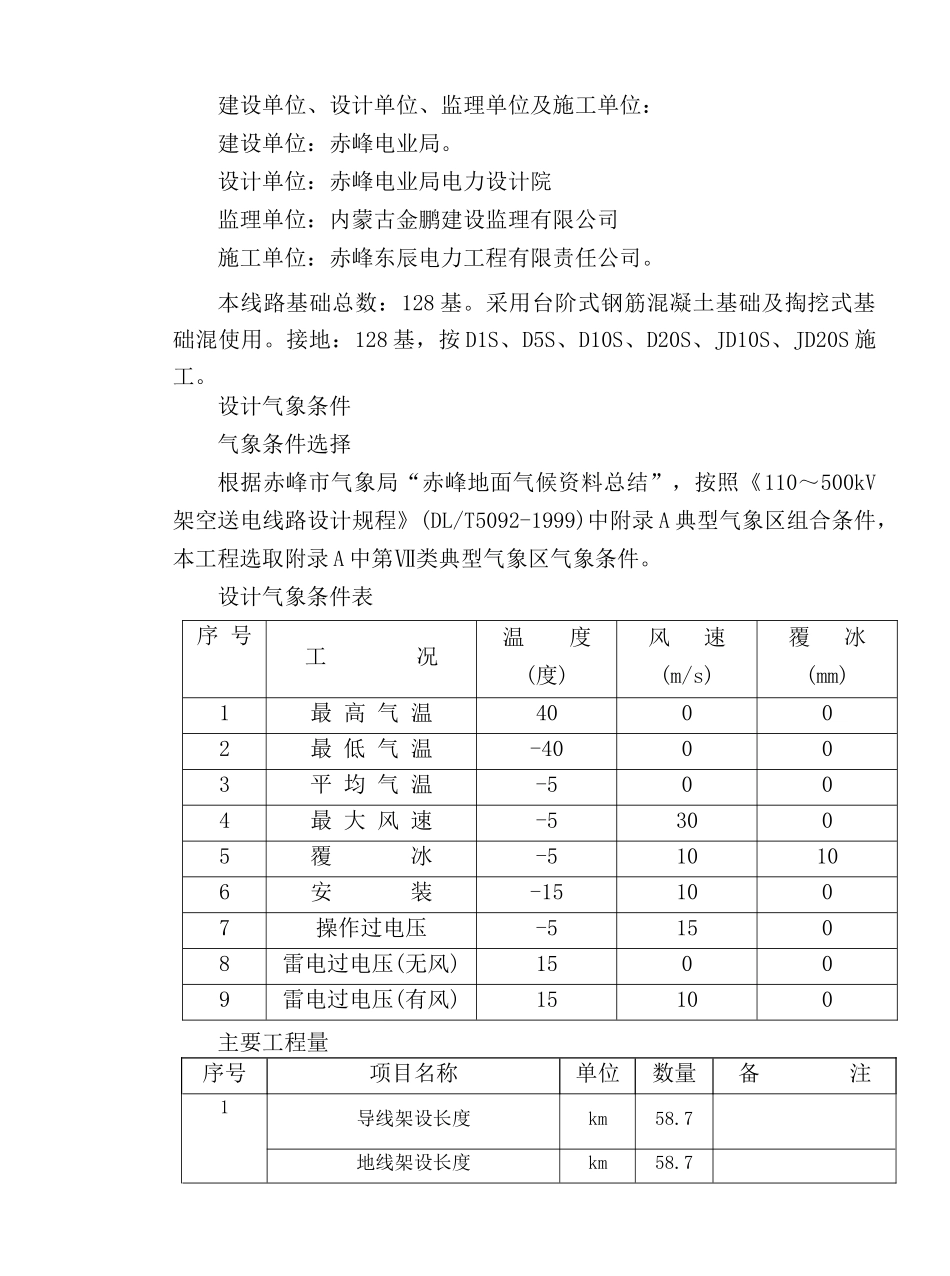

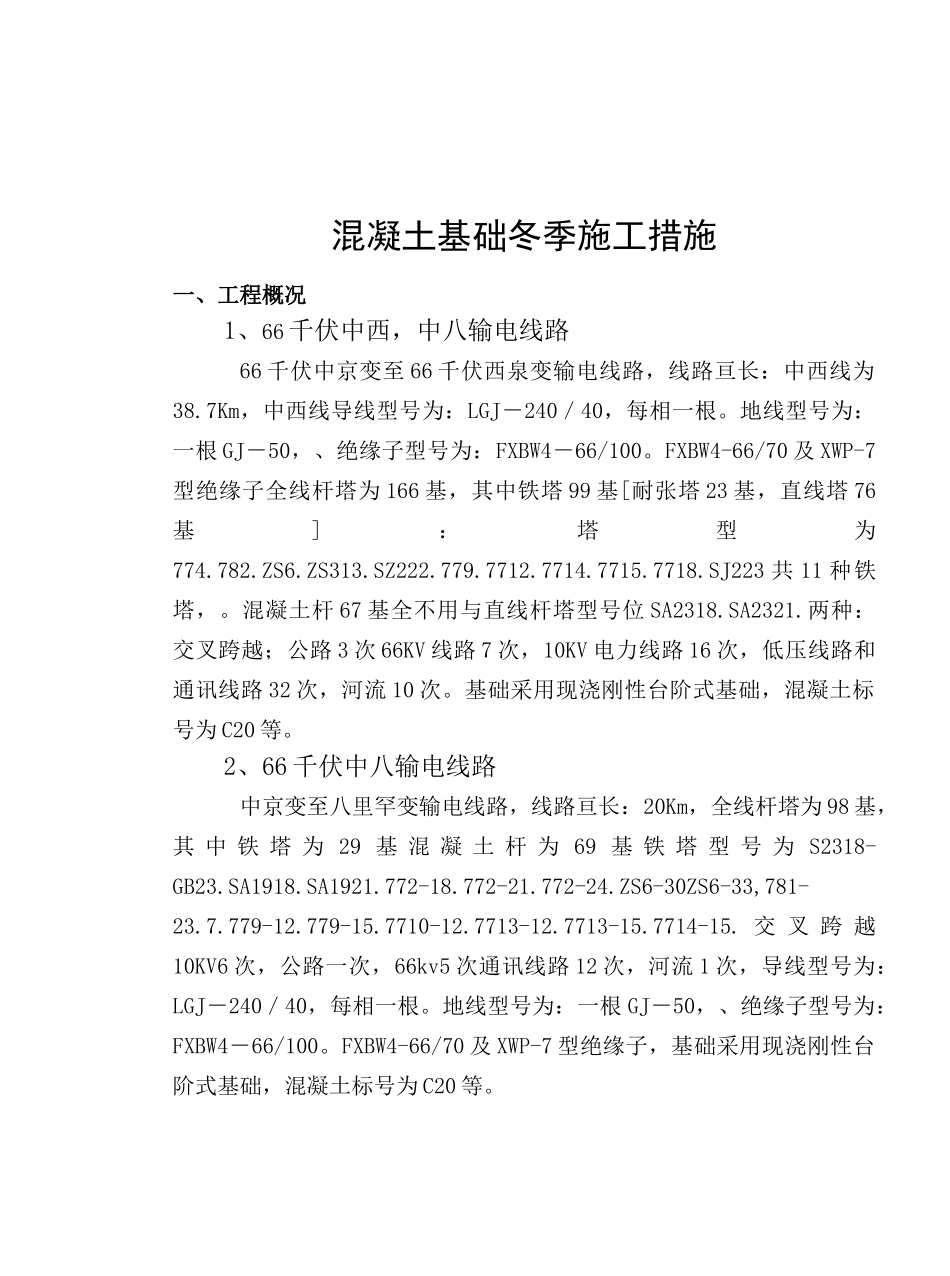

66kV 中西，中八输变电工程-送电线路工程混 凝 土 基 础 冬 季 施 工 措 施批准：审核：编制：李春雷66kV 中西，中八输变电工程-送电线路工程二零一零年十一月混凝土基础冬季施工措施一、工程概况1、66 千伏中西，中八输电线路66 千伏中京变至 66 千伏西泉变输电线路，线路亘长：中西线为38.7Km，中西线导线型号为：LGJ－240／40，每相一根。地线型号为：一根 GJ－50，、绝缘子型号为：FXBW4－66/100。FXBW4-66/70 及 XWP-7型绝缘子全线杆塔为 166 基，其中铁塔 99 基[耐张塔 23 基，直线塔 76基]：塔型为774.782.ZS6.ZS313.SZ222.779.7712.7714.7715.7718.SJ223 共 11 种铁塔，。混凝土杆 67 基全不用与直线杆塔型号位 SA2318.SA2321.两种：交叉跨越；公路 3 次 66KV 线路 7 次，10KV 电力线路 16 次，低压线路和通讯线路 32 次，河流 10 次。基础采用现浇刚性台阶式基础，混凝土标号为 C20 等。2、66 千伏中八输电线路中京变至八里罕变输电线路，线路亘长：20Km，全线杆塔为 98 基，其 中 铁 塔 为 29 基 混 凝 土 杆 为 69 基 铁 塔 型 号 为 S2318-GB23.SA1918.SA1921.772-18.772-21.772-24.ZS6-30ZS6-33,781-23.7.779-12.779-15.7710-12.7713-12.7713-15.7714-15. 交 叉 跨 越10KV6 次，公路一次，66kv5 次通讯线路 12 次，河流 1 次，导线型号为：LGJ－240／40，每相一根。地线型号为：一根 GJ－50，、绝缘子型号为：FXBW4－66/100。FXBW4-66/70 及 XWP-7 型绝缘子，基础采用现浇刚性台阶式基础，混凝土标号为 C20 等。建设单位、设计单位、监理单位及施工单位：建设单位：赤峰电业局。设计单位：赤峰电业局电力设计院监理单位：内蒙古金鹏建设监理有限公司施工单位：赤峰东辰电力工程有限责任公司。本线路基础总数：128 基。采用台阶式钢筋混凝土基础及掏挖式基础混使用。接地：128 基，按 D1S、D5S、D10S、D20S、JD10S、JD20S 施工。设计气象条件气象条件选择根据赤峰市气象局“赤峰地面气候资料总结”，按照《110～500kV架空送电线路设计规程》(DL/T5092-1999)中附录 A 典型气象区组合条件，本工程选取附录 A 中第Ⅶ类典型气象区气象条件。设计气象条件表序 号工 况温 度(度)风 速(m/s)覆 冰(mm)1最 高 气 温40002最 低 气 温-40003平 均 气 温-5004最 大 风 速-53005覆 冰-510106安 装-151007操作过电压-51508雷电过...
