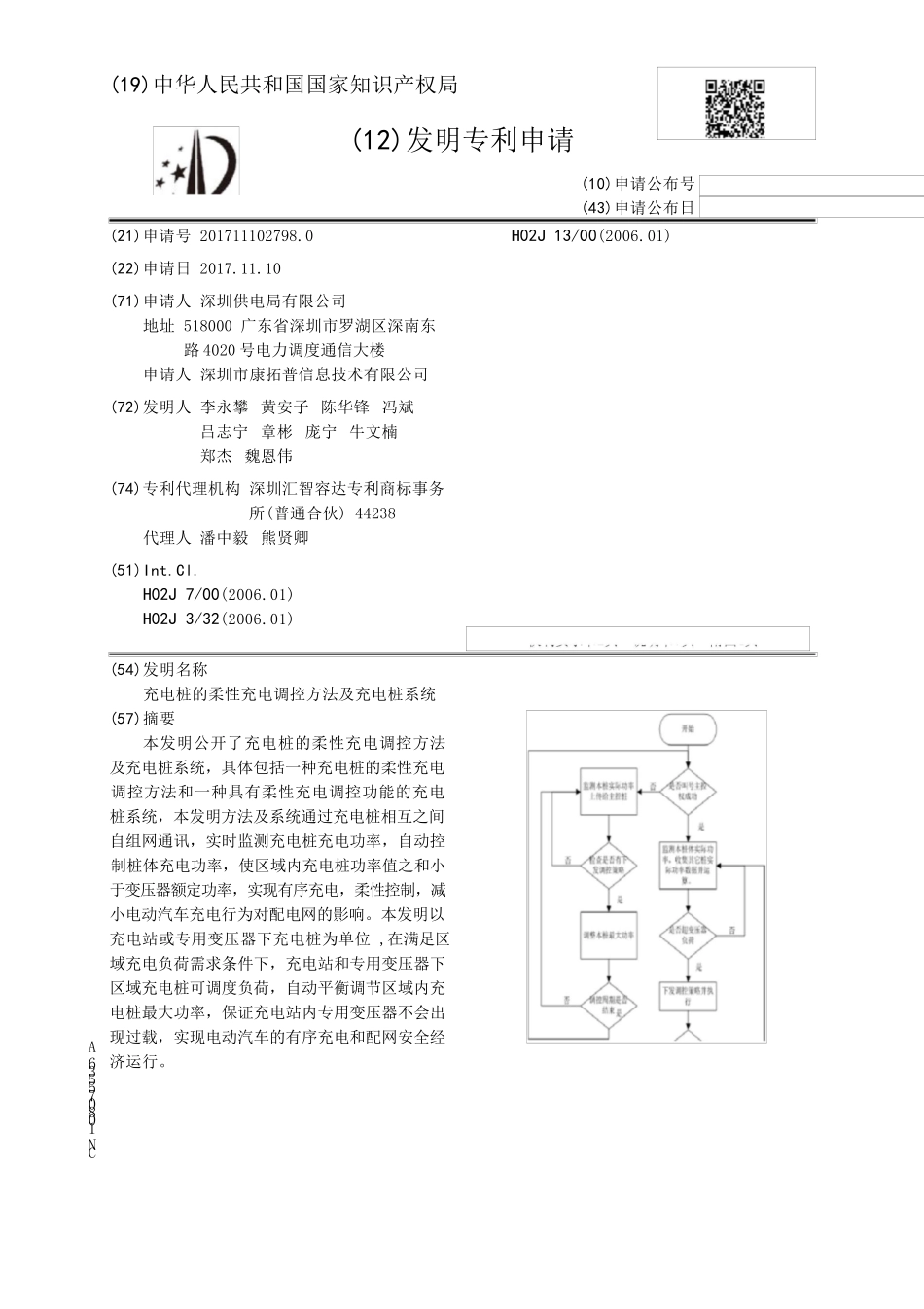

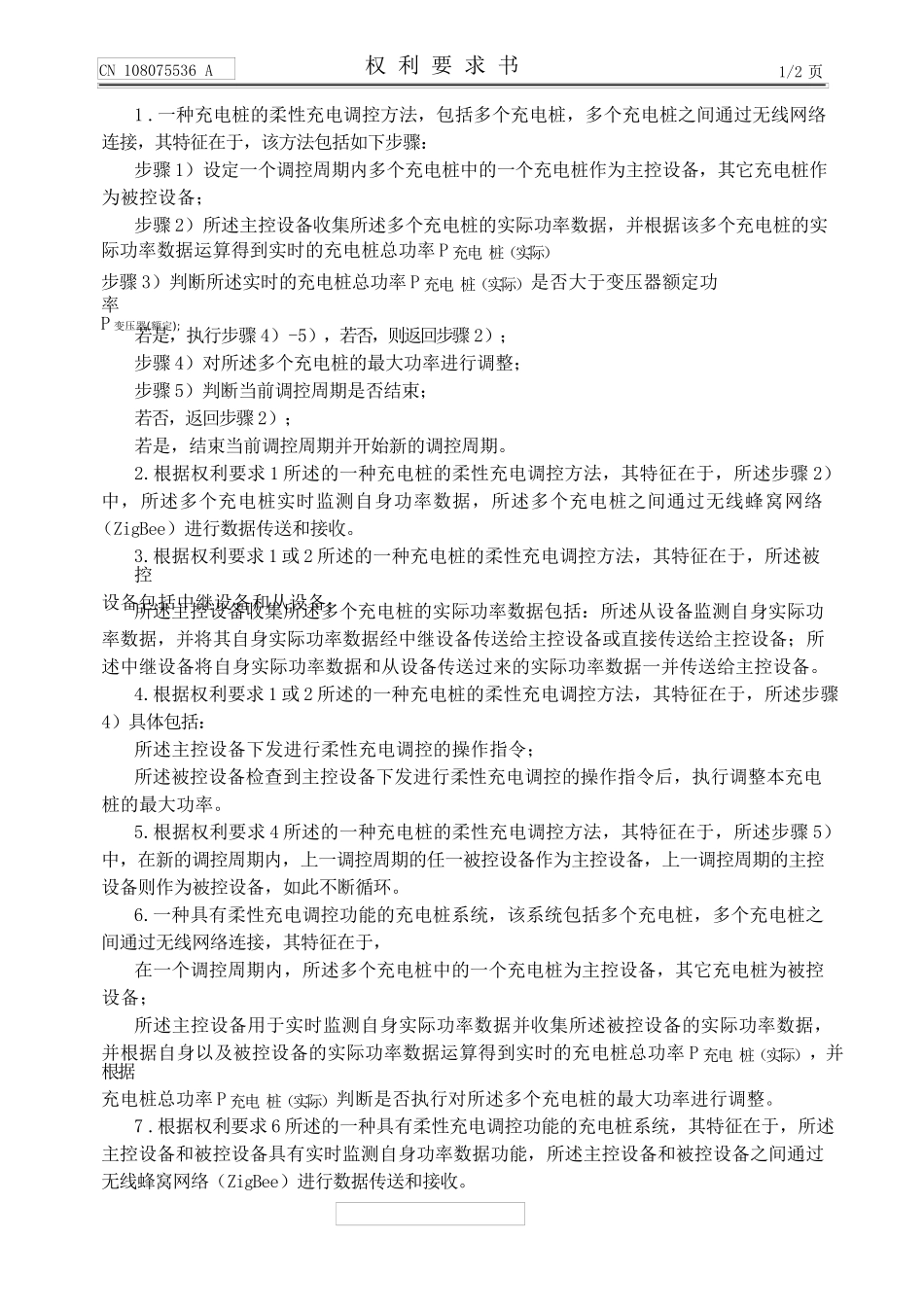

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(43)申请公布日(21)申请号201711102798.0H02J13/00(2006.01)(22)申请日2017.11.10(71)申请人深圳供电局有限公司地址518000广东省深圳市罗湖区深南东路4020号电力调度通信大楼申请人深圳市康拓普信息技术有限公司(72)发明人李永攀ꢀ黄安子ꢀ陈华锋ꢀ冯斌ꢀ吕志宁ꢀ章彬ꢀ庞宁ꢀ牛文楠ꢀ郑杰ꢀ魏恩伟ꢀ(74)专利代理机构深圳汇智容达专利商标事务所(普通合伙)44238代理人潘中毅ꢀ熊贤卿(51)Int.Cl.H02J7/00(2006.01)H02J3/32(2006.01)(54)发明名称充电桩的柔性充电调控方法及充电桩系统(57)摘要本发明公开了充电桩的柔性充电调控方法及充电桩系统，具体包括一种充电桩的柔性充电调控方法和一种具有柔性充电调控功能的充电桩系统，本发明方法及系统通过充电桩相互之间自组网通讯，实时监测充电桩充电功率，自动控制桩体充电功率，使区域内充电桩功率值之和小于变压器额定功率，实现有序充电，柔性控制，减小电动汽车充电行为对配电网的影响。本发明以充电站或专用变压器下充电桩为单位,在满足区域充电负荷需求条件下，充电站和专用变压器下区域充电桩可调度负荷，自动平衡调节区域内充电桩最大功率，保证充电站内专用变压器不会出现过载，实现电动汽车的有序充电和配网安全经济运行。A635570801NC权ꢀ利ꢀ要ꢀ求ꢀ书CN108075536A1/2页1.一种充电桩的柔性充电调控方法，包括多个充电桩，多个充电桩之间通过无线网络连接，其特征在于，该方法包括如下步骤：步骤1）设定一个调控周期内多个充电桩中的一个充电桩作为主控设备，其它充电桩作为被控设备；步骤2）所述主控设备收集所述多个充电桩的实际功率数据，并根据该多个充电桩的实际功率数据运算得到实时的充电桩总功率P充电桩（实际）步骤3）判断所述实时的充电桩总功率P充电桩（实际）是否大于变压器额定功率P变压器(额定);若是，执行步骤4）-5），若否，则返回步骤2）；步骤4）对所述多个充电桩的最大功率进行调整；步骤5）判断当前调控周期是否结束；若否，返回步骤2）；若是，结束当前调控周期并开始新的调控周期。2.根据权利要求1所述的一种充电桩的柔性充电调控方法，其特征在于，所述步骤2）中，所述多个充电桩实时监测自身功率数据，所述多个充电桩之间通过无线蜂窝网络（ZigBee）进行数据传送和接收。3.根据权利要求1或2所述的一种充电桩的柔性充电调控方法，其特征在于，所述被控设备包括中继设备和从设备；所述主控设备收集所述多个充电桩的实际功率数据包括：所述从设备监测自身实际功率数据，并将其自身实际功率数据经中继设备传送给主控设备或直接传送给主控设备；所述中继设备将自身实际功率数据和从设备传送过来的实际功率数据一并传送给主控设备。4.根据权利要求1或2所述的一种充电桩的柔性充电调控方法，其特征在于，所述步骤4）具体包括：所述主控设备下发进行柔性充电调控的操作指令；所述被控设备检查到主控设备下发进行柔性充电调控的操作指令后，执行调整本充电桩的最大功率。5.根据权利要求4所述的一种充电桩的柔性充电调控方法，其特征在于，所述步骤5）中，在新的调控周期内，上一调控周期的任一被控设备作为主控设备，上一调控周期的主控设备则作为被控设备，如此不断循环。6.一种具有柔性充电调控功能的充电桩系统，该系统包括多个充电桩，多个充电桩之间通过无线网络连接，其特征在于，在一个调控周期内，所述多个充电桩中的一个充电桩为主控设备，其它充电桩为被控设备；所述主控设备用于实时监测自身实际功率数据并收集所述被控设备的实际功率数据，并根据自身以及被控设备的实际功率数据运算得到实时的充电桩总功率P充电桩（实际），并根据充电桩总功率P充电桩（实际）判断是否执行对所述多个充电桩的最大功率进行调整。7.根据权利要求6所述的一种具有柔性充电调控功能的充电桩系统，其特征在于，所述主控设备和被控设备具有实时监测自身功率数据功能，所述主控设备和被控设备之间通过无线蜂窝网络（ZigBee）进行数据传送和接收。权ꢀ利ꢀ要ꢀ求ꢀ书CN108075536A2/2页8.根据权利要求6或7所述的一种具有柔性充电调控功能的充电桩系统，...
