单层厂房吊装说明书

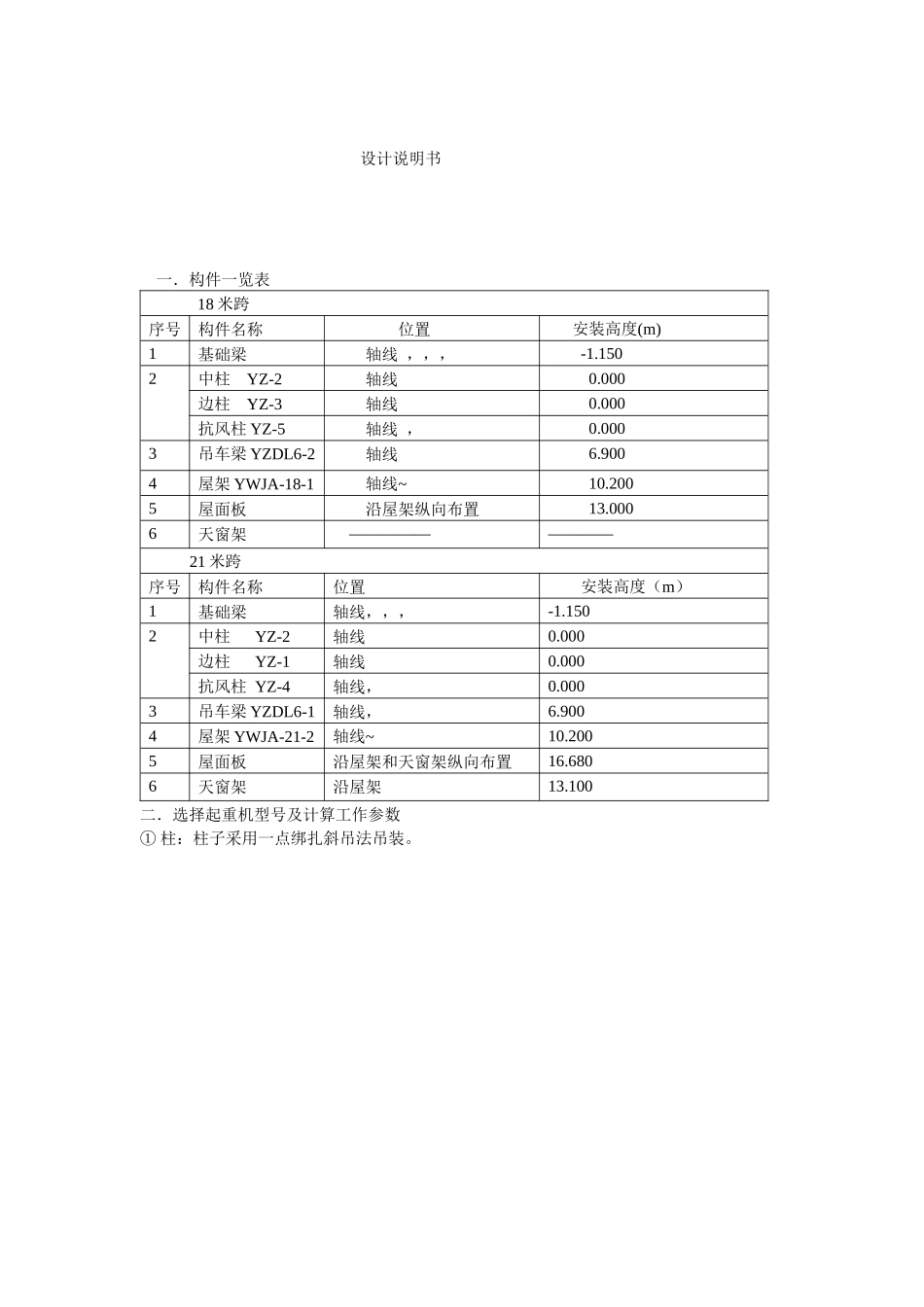

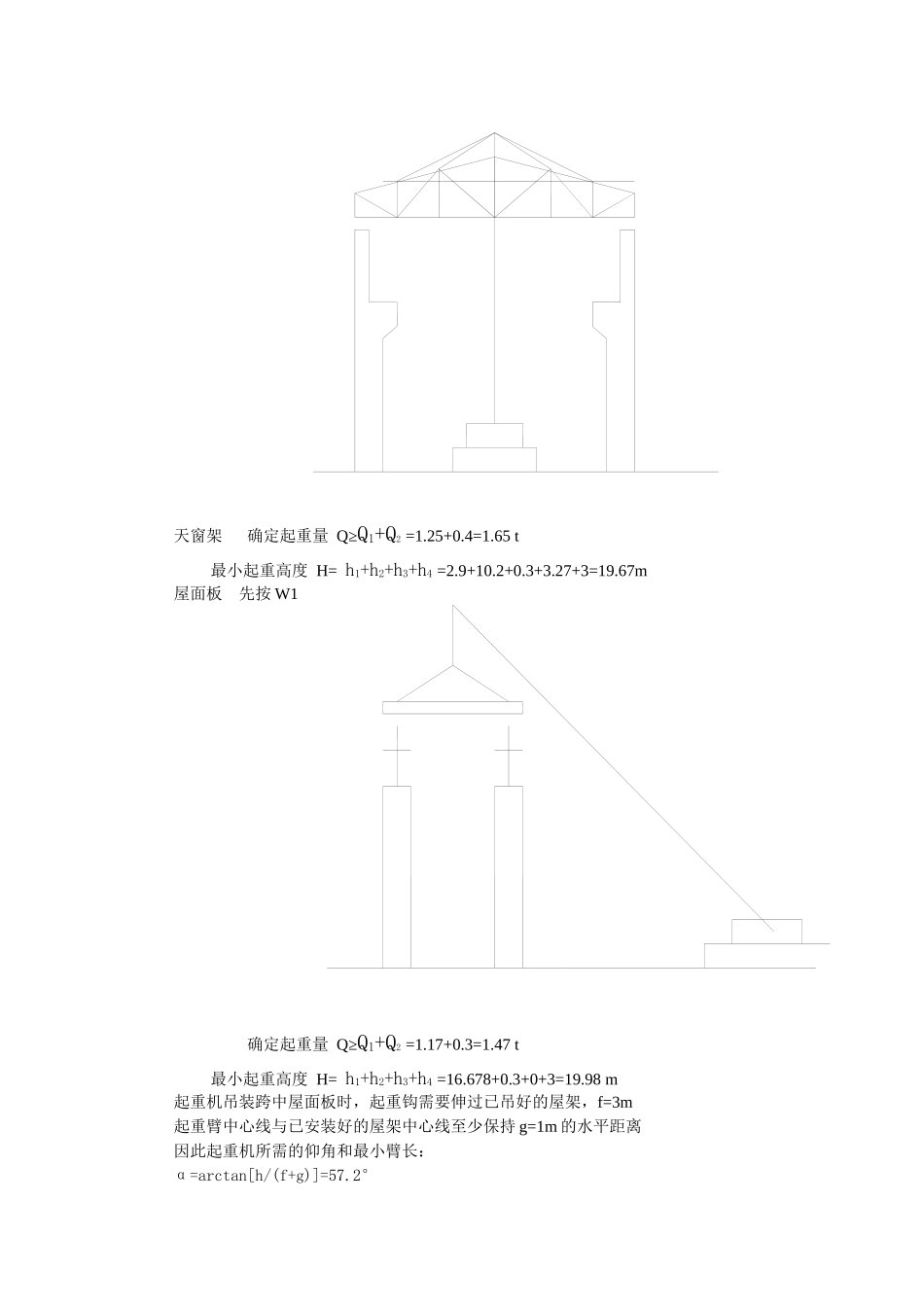

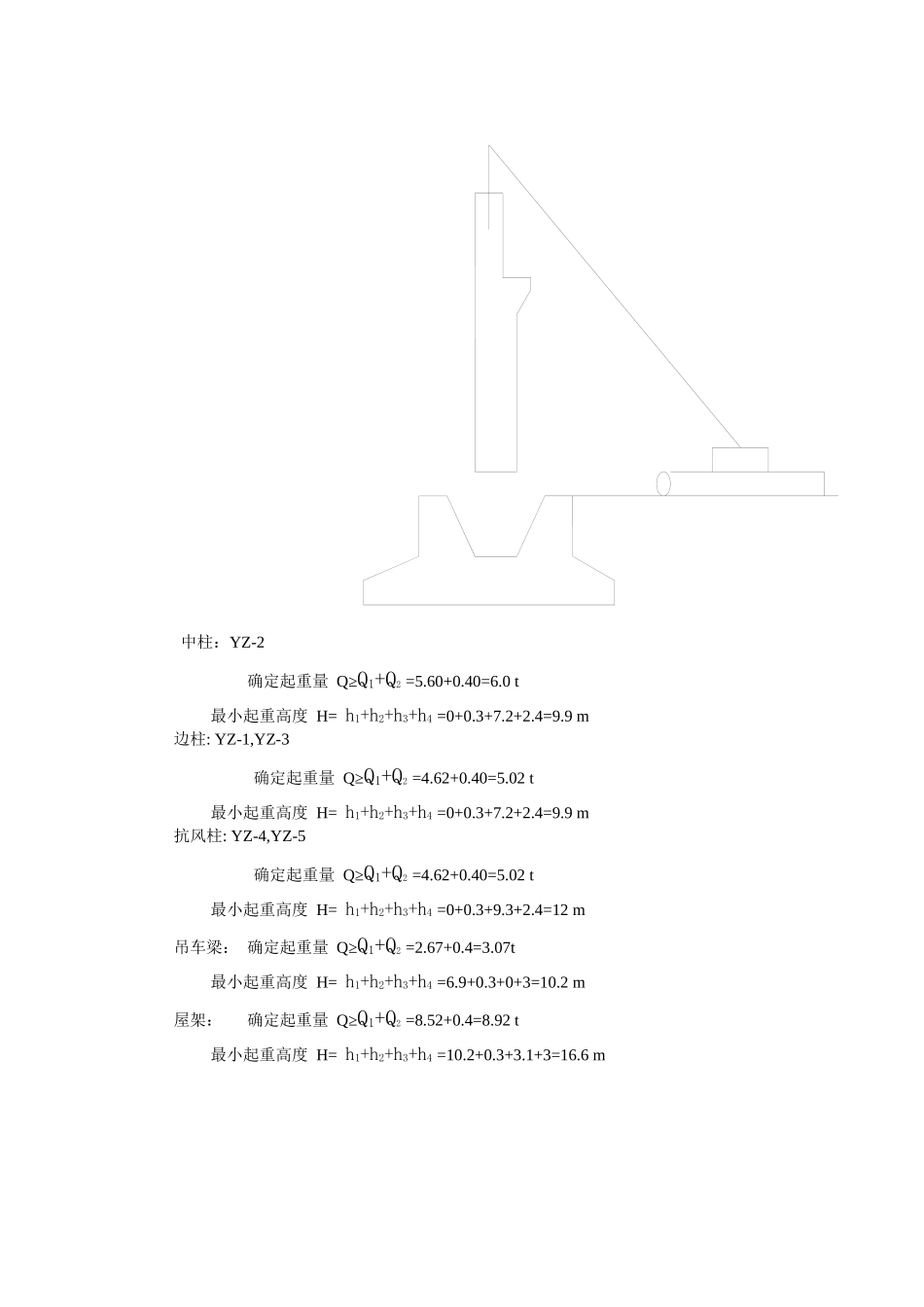

设计说明书一．构件一览表 18 米跨序号构件名称位置安装高度(m)1基础梁轴线 ，，，-1.1502中柱 YZ-2轴线 0.000边柱 YZ-3轴线 0.000抗风柱 YZ-5轴线 ，0.0003吊车梁 YZDL6-2轴线6.9004屋架 YWJA-18-1轴线~10.2005屋面板沿屋架纵向布置13.0006天窗架————————— 21 米跨序号构件名称位置安装高度（m）1基础梁轴线，，， -1.1502中柱 YZ-2轴线0.000边柱 YZ-1轴线0.000抗风柱 YZ-4轴线，0.0003吊车梁 YZDL6-1轴线，6.9004屋架 YWJA-21-2轴线~10.2005屋面板沿屋架和天窗架纵向布置16.6806天窗架沿屋架13.100二．选择起重机型号及计算工作参数 ① 柱：柱子采用一点绑扎斜吊法吊装。 中柱：YZ-2 确定起重量 Q≥Q1+Q2 =5.60+0.40=6.0 t 最小起重高度 H= h1+h2+h3+h4 =0+0.3+7.2+2.4=9.9 m边柱: YZ-1,YZ-3 确定起重量 Q≥Q1+Q2 =4.62+0.40=5.02 t 最小起重高度 H= h1+h2+h3+h4 =0+0.3+7.2+2.4=9.9 m抗风柱: YZ-4,YZ-5 确定起重量 Q≥Q1+Q2 =4.62+0.40=5.02 t 最小起重高度 H= h1+h2+h3+h4 =0+0.3+9.3+2.4=12 m吊车梁： 确定起重量 Q≥Q1+Q2 =2.67+0.4=3.07t 最小起重高度 H= h1+h2+h3+h4 =6.9+0.3+0+3=10.2 m屋架： 确定起重量 Q≥Q1+Q2 =8.52+0.4=8.92 t 最小起重高度 H= h1+h2+h3+h4 =10.2+0.3+3.1+3=16.6 m天窗架 确定起重量 Q≥Q1+Q2 =1.25+0.4=1.65 t 最小起重高度 H= h1+h2+h3+h4 =2.9+10.2+0.3+3.27+3=19.67m屋面板 先按 W1 确定起重量 Q≥Q1+Q2 =1.17+0.3=1.47 t 最小起重高度 H= h1+h2+h3+h4 =16.678+0.3+0+3=19.98 m起重机吊装跨中屋面板时，起重钩需要伸过已吊好的屋架，f=3m起重臂中心线与已安装好的屋架中心线至少保持 g=1m 的水平距离因此起重机所需的仰角和最小臂长：α=arctan[h/(f+g)]=57.2°选用 W1-200 型，臂长 L=30m，吊装屋面板时起重半径 R 为 R=F+Lcosα=1.6+30×cos57.2°=17.7m查表 W-200 型起重机性能曲线，当 L=30m,R=18m 时Q=6t＞1.47t,H=22.5m＞19.98m 满足吊装跨中屋面板的要求。车间主要构件吊装参数：(单位：m)构件名称边柱中柱抗风柱工作参数QHRQHRQHR计算需要值5.029.969.95.0212L=30m臂工作参数162691626916269吊车梁屋架 YWJA-18-1屋架 YWJA-21-2屋面板QHRQHRQHRQHR3.010 7.0218.658.9216.61.4719.9817.7162691626916269622.518三．结构安装方法及起重机开行路线。构件吊装采用分件吊装法。柱子，屋...
